温州世界贸易中心大厦

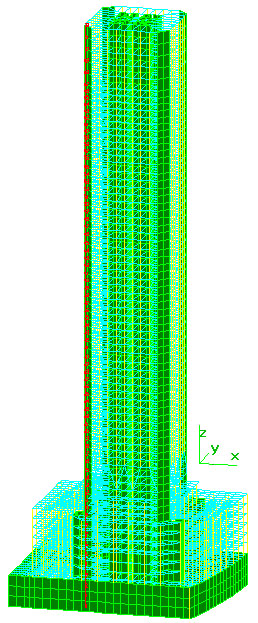

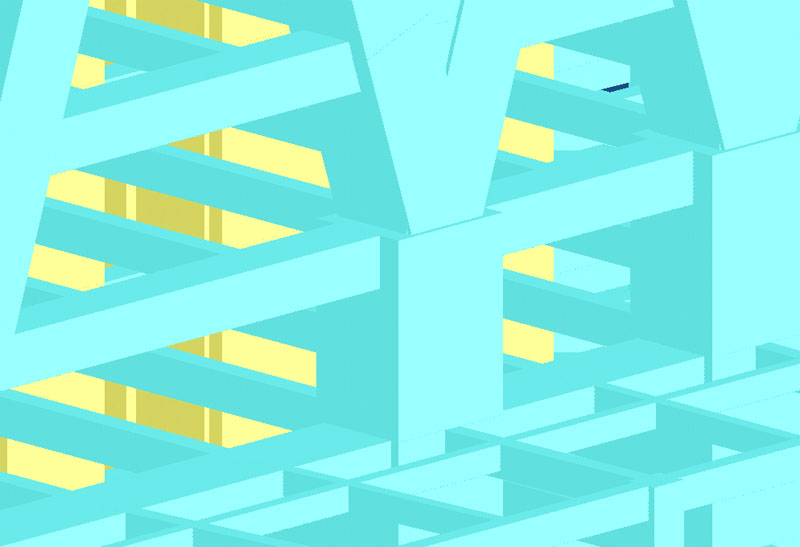

Strat后处理生成的温州世界贸易中心大厦三维实体图截图：（点击放大）
温州世界贸易中心大厦三维实体图截图

温州世界贸易中心大厦位于浙江省温州市，地上68层，地下3层，自室外设计标高至屋面层的总高度274.10m。屋顶上部的构筑物高度为70.90m，至构筑物顶点高度为345.00m，混凝土(部分型钢混凝土)结构。
结构的基本体系采用筒中筒型式，内筒为钢筋混凝土筒体，外筒为密柱框筒；塔楼的下部分共12个楼层带有裙楼，裙楼在6层处平面收进两跨。10至15层为斜撑转换层。
该工程由上海建筑设计研究院有限公司设计。设计中采用国内SATWE、PMSAP、国外ETABS、Strat进行计算。软件开发者感谢工程设计单位提供的帮助。

各软件计算结果的主要参数如下表：
  SATWE PMSAP ETABS Strat
总重量(万吨) 36.034 35.437   35.044
自振周期(s) T1=5.7512 T1=5.5510 T1=5.1420 T1=5.3854
T2=5.5521 T2=5.3679 T2=4.8958 T2=5.2549
T3=2.6909 T3=2.5156 T3=2.1752 T3=2.4327
T4=1.7461 T4=1.6659 T4=1.6410 T4=1.6110
T5=1.7315 T5=1.6479 T5=1.5876 T5=1.5973
T6=1.0846 T6=1.0144 T6=0.8508 T6=0.9778
风载顶端侧移(cm) Dx=27.12 Dx=28.12 Dx=20.25 Dx=24.73
Dy=28.29 Dy=27.73 Dy=21.65 Dy=25.18
地震作用顶端侧移(cm) Dx=9.94 Dx=8.32 Dx=10.19 Dx=8.73
Dy=10.43 Dy=8.91 Dy=11.01 Dy=8.88

1、在该算例中，总体而言，SATWE计算结果偏柔，PMSAP次之，而ETABS计算结果偏刚，Strat计算结果介于SATWE、PMSAP和ETABS之间。

2、在该算例中，SATWE、PMSAP、ETABS等软件对于内部核心筒位置的连梁，部分采用梁单元模拟，部分采用墙单元模拟。而Strat对于连梁全部采用梁单元模拟。计算结果标明，Strat墙单元计算可靠，计算精度好。

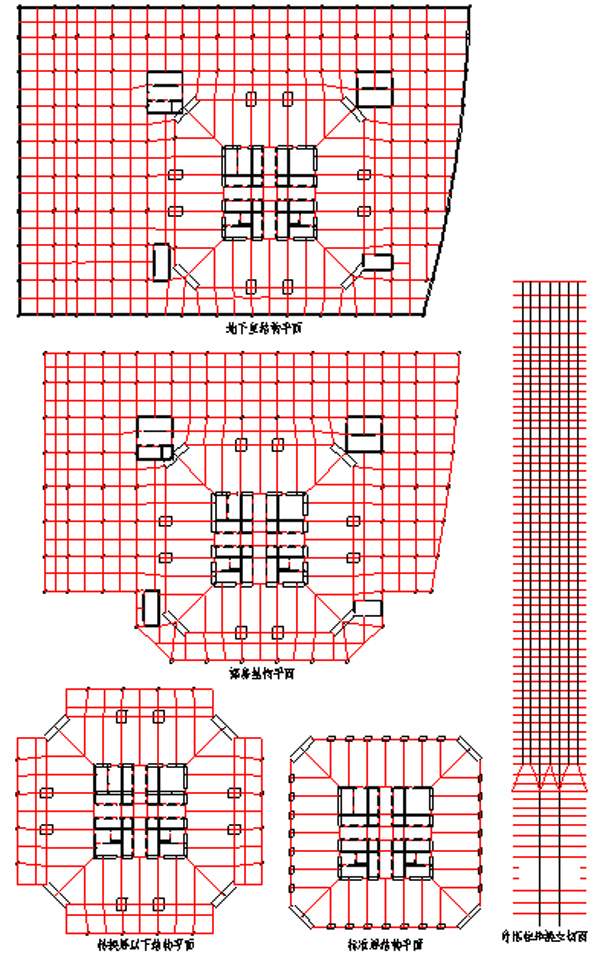

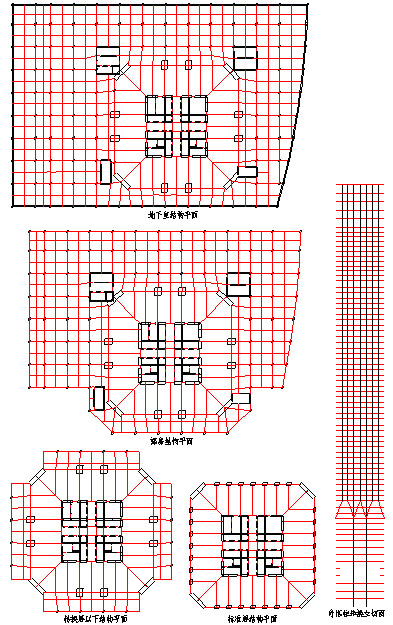

结构平面图
温州世界贸易中心大厦

温州世界贸易中心大厦
