大型室内游泳池建筑

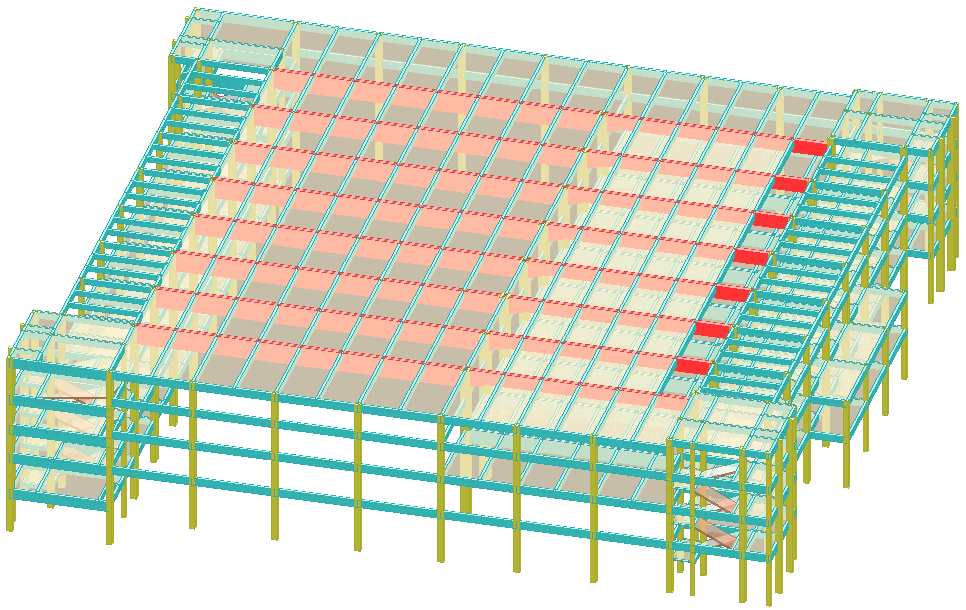

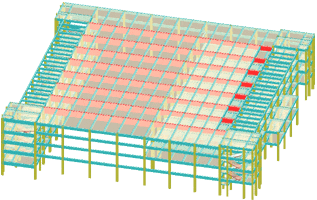

结构整体(红色为预应力大梁)

该工程为复杂的大型空旷结构。存在中庭、错层、基底不等高、大跨预应力等多种不利因素。利用STRAT强大图形功能，能够不作简化地进行三维整体计算。

利用STRAT预应力辅助设计功能，对大跨预应力梁自动布置预应力索，并进行三维整体预应力计算。

由于两个大跨预应力梁连续梁的跨度不等，在小跨端部形成很大的负弯矩，设计中在小跨端部设计了加腋，即为变截面梁。现有的预应力计算方法中，对变截面都只能采用近似计算，即在计算预应力等效荷载时不考虑变截面的影响。STRAT软件采用谢靖中博士提出的积分算子直接法，精确计算变截面梁的预应力的等效荷载。

STRAT能对预应力构件、变截面预应力构件进行构件设计，计算考虑预应力索影响下配筋、裂缝、挠度

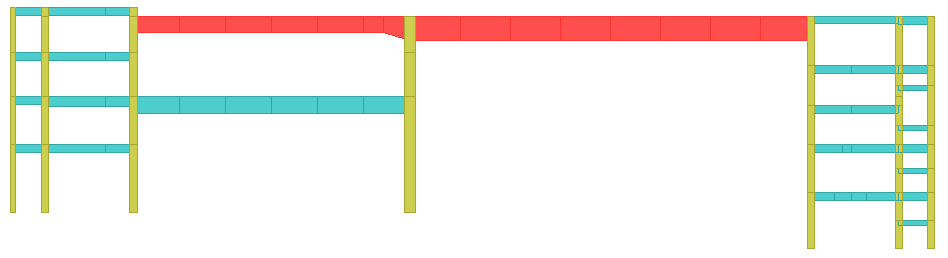

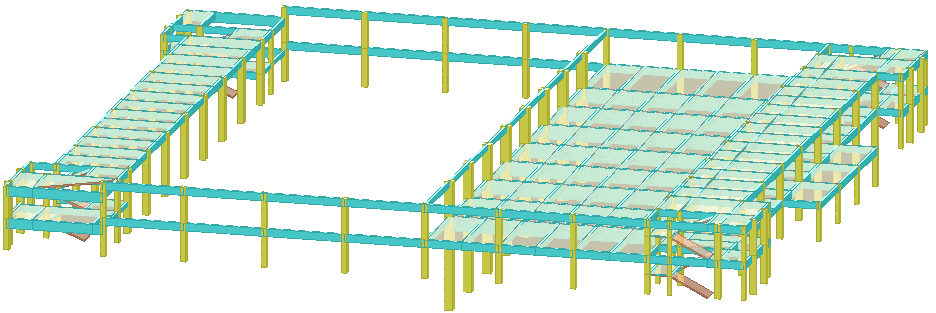

结构切面，请注意小跨预应力梁端部加腋	部分楼层，可看到错层、加层、中庭、楼梯平台、楼梯斜板

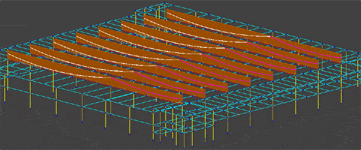

程序自动设计的预应力索面

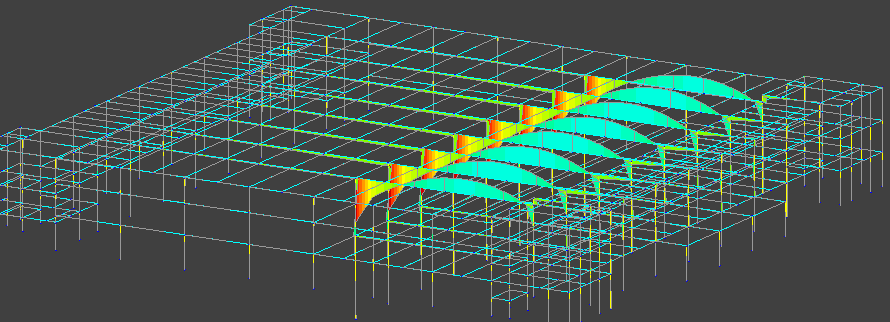

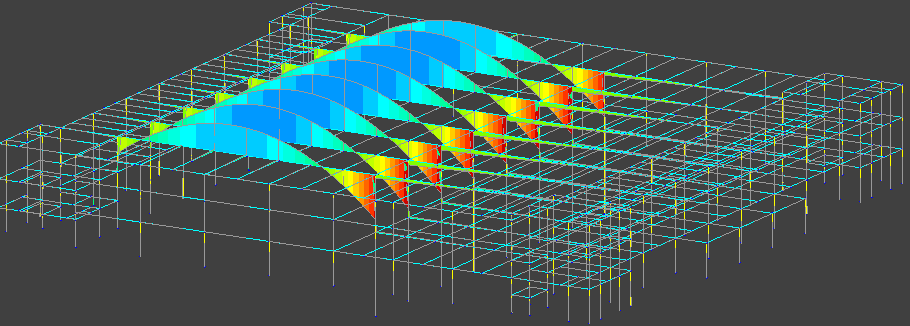

大跨预应力索作用内力，及次生内力	小跨预应力索作用内力，及次生内力
