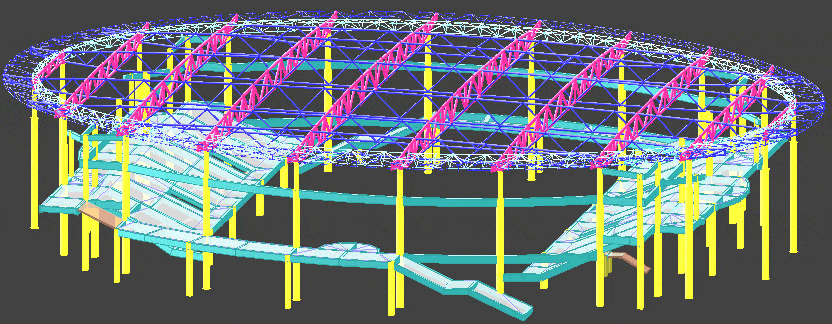

广州体育馆

广州体育馆
广州体育馆
这是一个中型体育馆。下部为混凝土框架,含倾斜看台、走廊、楼梯等结构。上部为双向钢桁架。
在一般情况下,对这类结构需要将下部混凝土结构,和上部钢桁架分别进行计算。计算下部结构时,屋架部分作为荷载加在底部柱顶。计算屋架时,柱子简化为支座。这样具有很大的近似性。首先风荷载的计算不准确,风荷载再下层柱端的分配与下部柱的抗侧刚度有关,并不是平均分配。其次,如果不考虑上部屋架的影响,仅算下部结构,将使周期偏小,从而使地震计算不正确。
利用STRAT软件,能够将上下部结构连成整体进行三维空间计算,使计算结果更准确、可靠。
该结构屋架顶面为椭球面。利用STRAT强大的三维空间图形能力,能很快地建好模型。利用STRAT完善的荷载功能,能够很方便地导算椭球面的重力荷载、风荷载,以及风荷载的吸力作用。

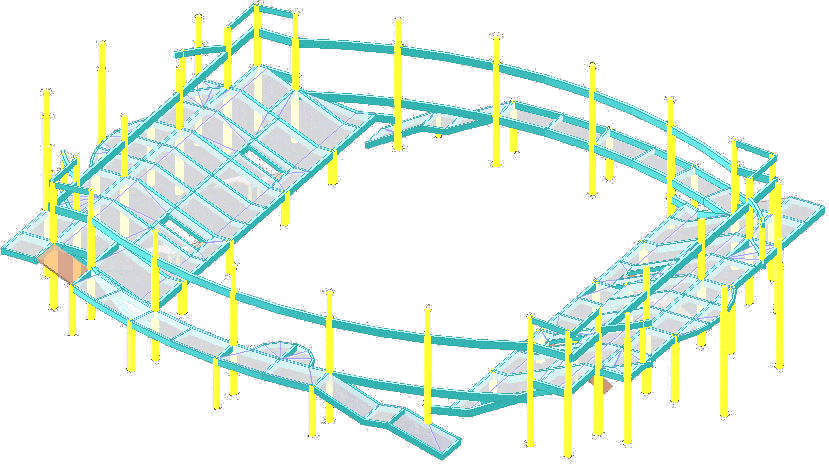

下部结构
下部结构

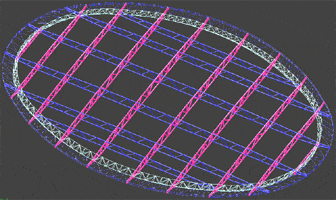

体育馆上部屋架

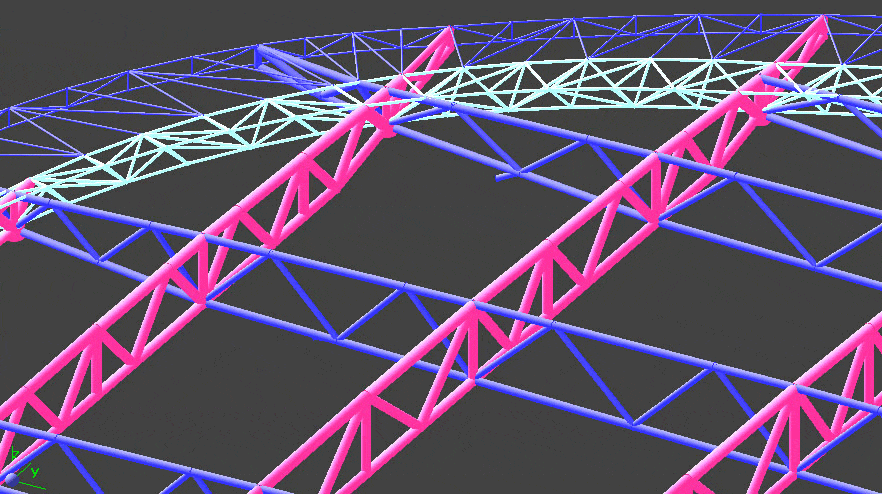

体育馆上部屋架局部

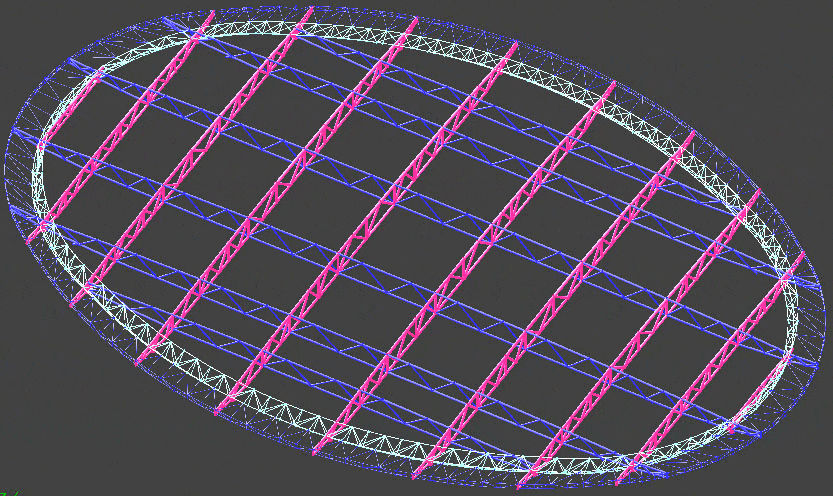

上部屋架
上部屋架局部

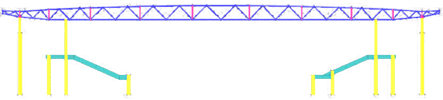

体育馆横向主桁架

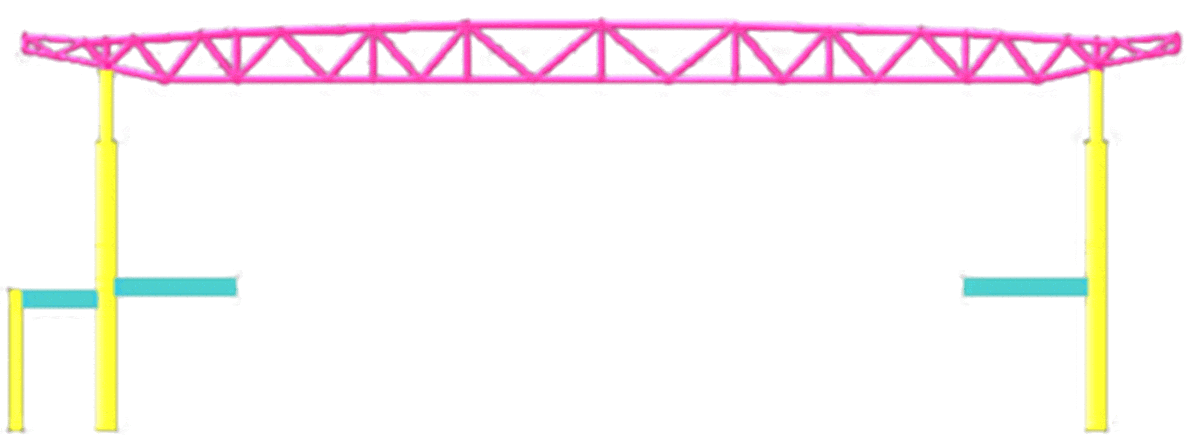

体育馆纵向桁架

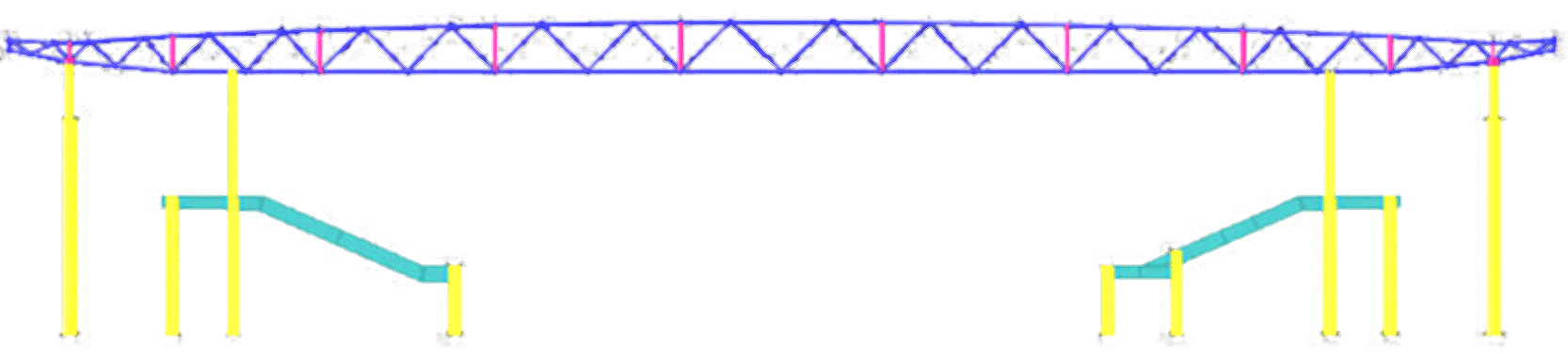

横向主桁架
纵向桁架

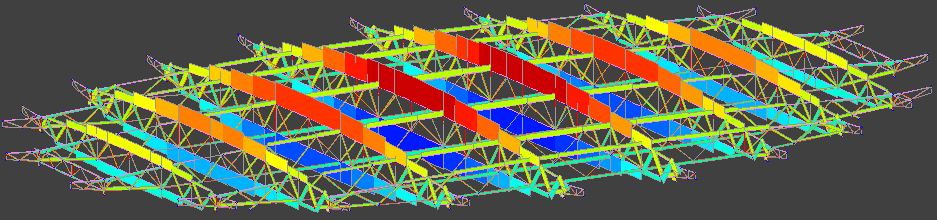

屋架重力荷载作用轴力图
屋架重力荷载作用轴力图
