大型混凝土排架厂房

大型混凝土排架厂房
大型混凝土排架厂房
排架厂房为空间三维受力结构,其端部风荷载、吊车的纵向刹车荷载,均为作用于整体结构的整体荷载。
但在当前大多数情况下,由于分析软件的限制,对厂房都进行拆分后的简化分析。如排架按平面结构计算,其中屋架与下部排架柱的计算又分开,计算排架是假定屋架不变形。纵向风、刹车荷载近似全部由纵向支撑承担。等等。这些假定与实际情况都有很大的出入,使设计具有很大的近似性。
如此同时,由于采用分开设计、计算的方法,屋架、排架、支撑、抗风柱等需要分别计算。不但各单项计算均采用了大量的简化处理,而且过程复杂,效率低。
STRAT软件能够对这类空间厂房结构,不作简化的进行空间整体计算。不但计算精度高,反映结构的实际受力情况,而且一次建模后,绝大多数构件即可计算完成计算。显著提高计算效率,缩短设计周期。

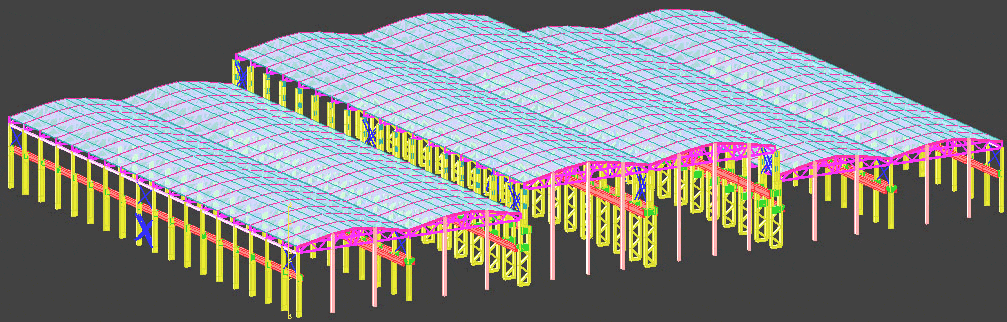

本实例是一个6跨大型混凝土排架厂房。STRAT模型中包含了排架柱、屋面桁架、吊车梁、牛腿、端部抗风柱、柱间支撑(桁架支撑、型钢支撑)、屋面支撑、屋面板等所有受力构件。除了吊车梁、牛腿需要在软件计算基础上进行特殊演算外,其他构件均可直接用软件计算、配筋,极大地简化了设计过程、减少设计人员的工作量。
对于吊车荷载,STRAT按移动荷载直接加载在吊车梁上,并进行荷载组合。

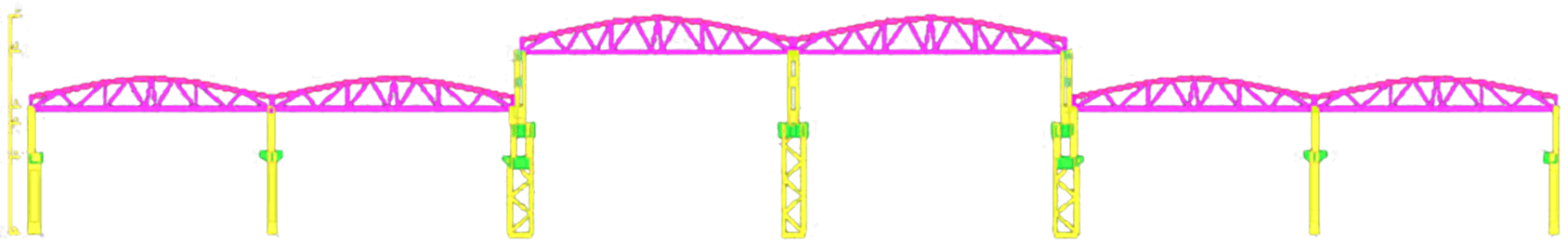

砼大型厂房-剖面
砼大型厂房-剖面
屋面板、吊车梁、抗风柱、柱间支撑 桁架式柱间支撑(支撑相互不相交)、吊车梁

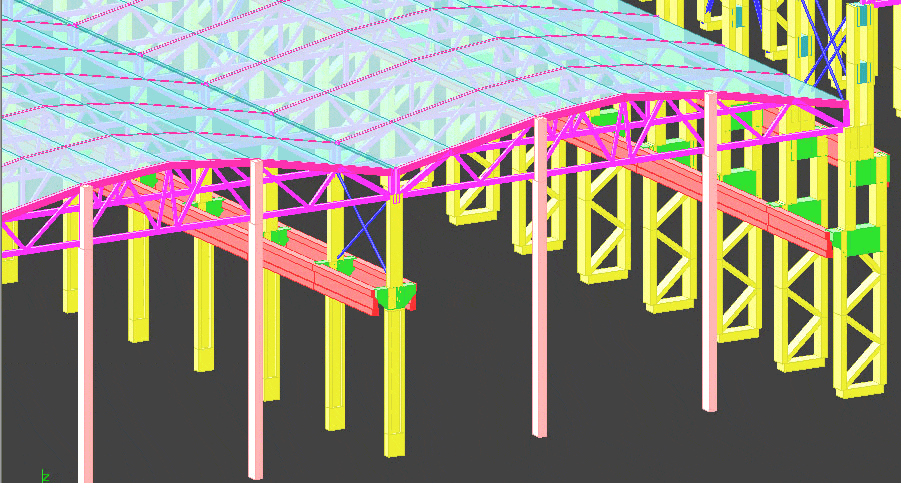

屋面板、吊车梁、抗风柱、柱间支撑

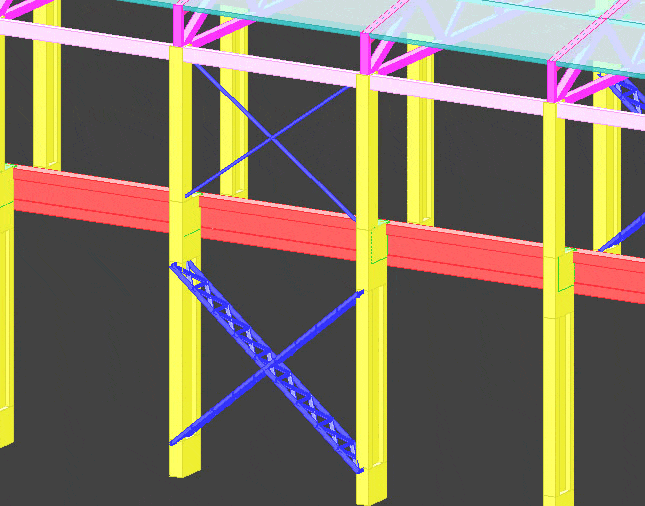

桁架式柱间支撑(支撑相互不相交)、吊车梁

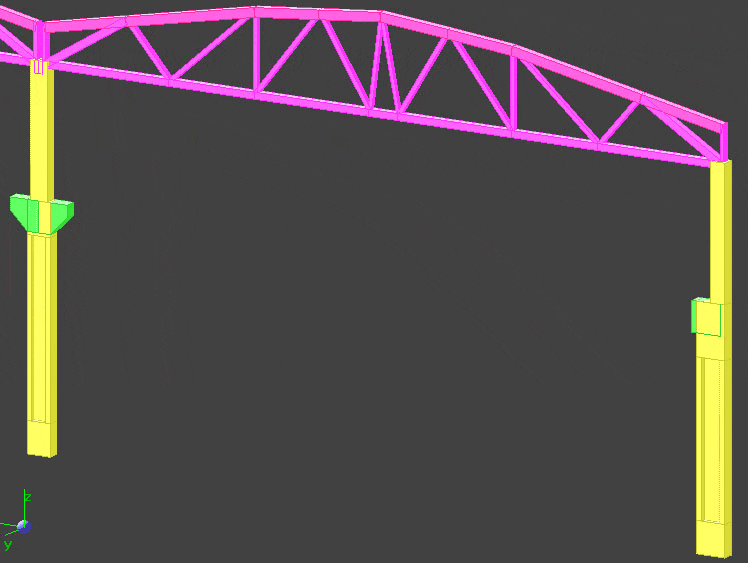

变截面柱

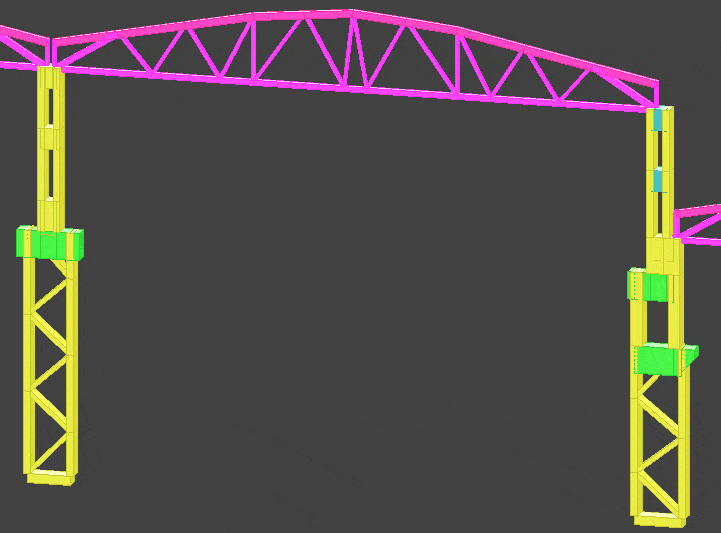

桁架柱、屋架、牛腿
变截面柱
桁架柱、屋架、牛腿
