抛物线形空间网架 |
||||
 抛物线形空间网架 |
||||
| 该工程为大型仓库。上部结构为抛物线形空间网架，下部为混凝土剪力墙式挡墙。除常规重力恒活荷载、风荷载、地震荷载外，还需计算挡墙的侧向堆载的侧压力、网架上两侧边不均匀积灰荷载、及网架风吸力。 | ||||
| 用一般设计情况下，可能上部用网架专用软件设计，下部用一般结构软件设计。在设计上部网架时，挡墙简化为网架支左的水平弹簧。这存在很大的误差。 | ||||

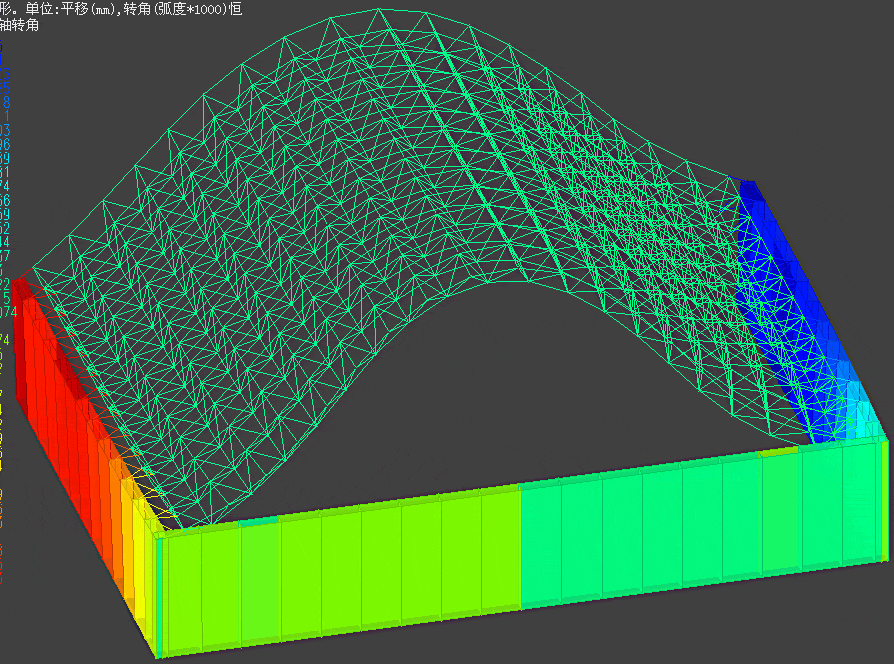

| 这是典型的上下部结构协同作用的空间结构。挡墙本身是连续结构，在一点侧向力作用下临近位置也会产生变形。如简化为网架支座的弹簧，则不能体现挡墙的空间作用。尤其是存在端部横向挡墙，网架支座各点的侧向刚度均不相同。并且上部结构抛物线曲面结构，对侧向变形非常敏感，支座刚度的误差将导致整个计算的不准确。 | ||||

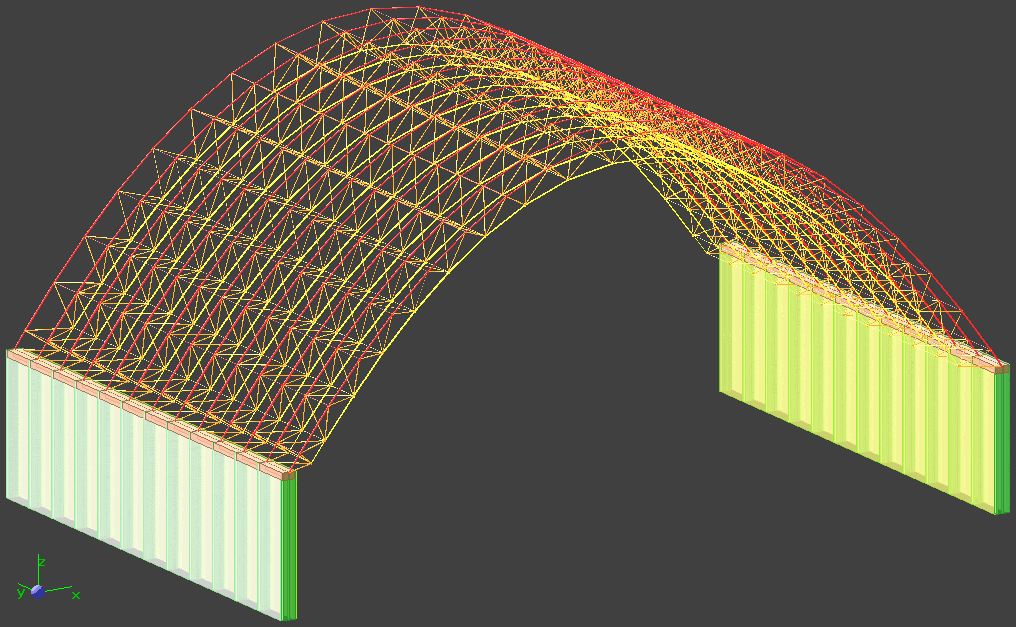

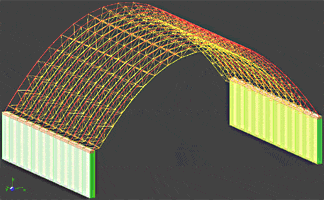

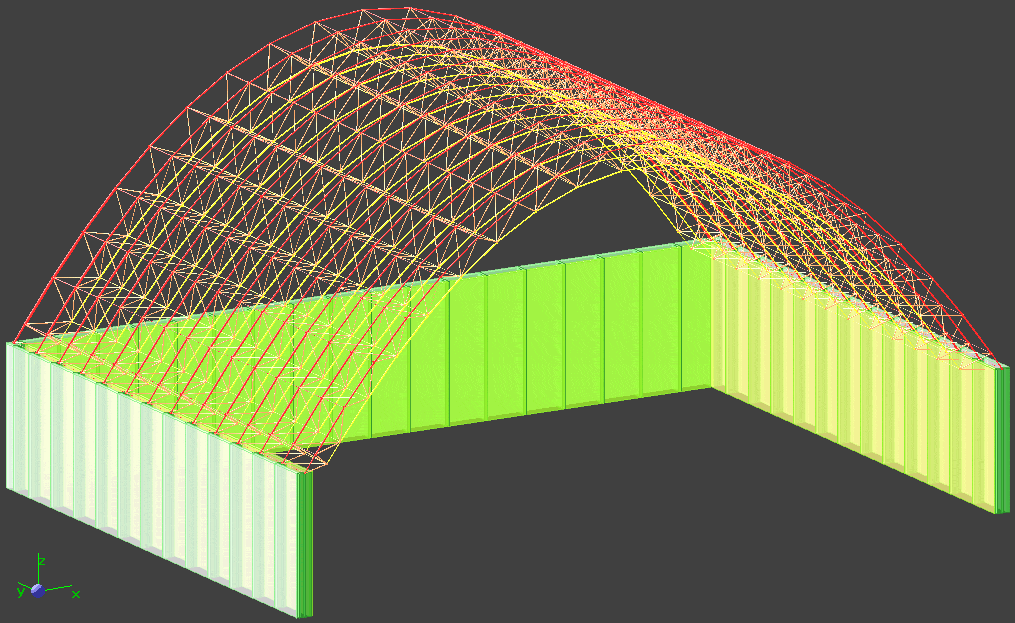

| STRAT能对这种特殊结构进行整体计算，建立包含网架和挡墙的整体模型。并且可以加上挡墙侧向压力、积灰荷载等特殊荷载，将这些荷载单独作为工况，自动处理荷载组合。 | ||||

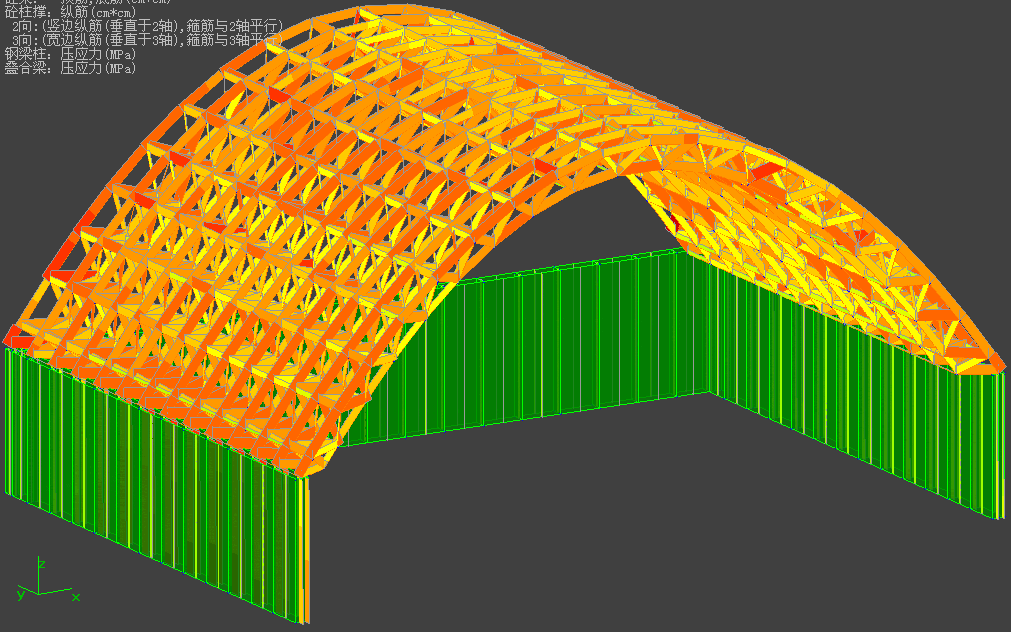

| STRAT3.0以后可以对网架进行截面优化，确定构件截面。对下部混凝土墙计算配筋。 | ||||
|
||||

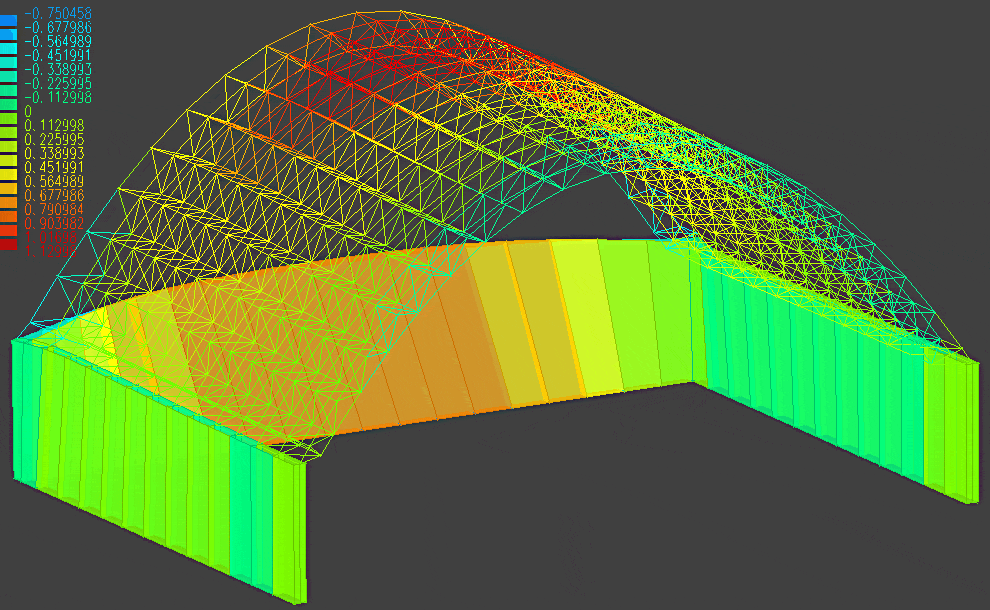

 截面优化后，网架正应力，可看出各构件受力基本均匀 |
||||
|
||||
|
 |
|
