二层地下车库。覆土很厚，计算恒载55kN/m*m，考虑消防车荷载20kN/m*m。局部楼板倾斜，且存在深梁托双板的情况。该深梁既同时承托两层楼板(其中上层为倾斜楼板)，同时还是地外墙，承担外部土压、水压，受力极度复杂。
在一般情况下，这些复杂情况，计算简化处理，复杂的结构及其受力都会忽略了。而在STRAT软件，具备强大的三维图形处理能力，针对复杂部位不做简化地精确建模、精细分析，使工程师对这种大荷载结构的设计，做到心中有数。
该工程完成较早。如果利用最新的6.0版本，采用“超元墙、超元梁”功能，对该工程的处理，更为简便。例如，对于双层深梁的土压、水压荷载可以自动添加，并且在Archi中自动恢复为梁单元，直接按整体抗弯构件计算配筋，绘制施工图。
徐工是STRAT的老用户，对软件把握得很好。以STRAT为工具，完成了大量复杂、特殊工程的设计，堪称高手。(谢录入)

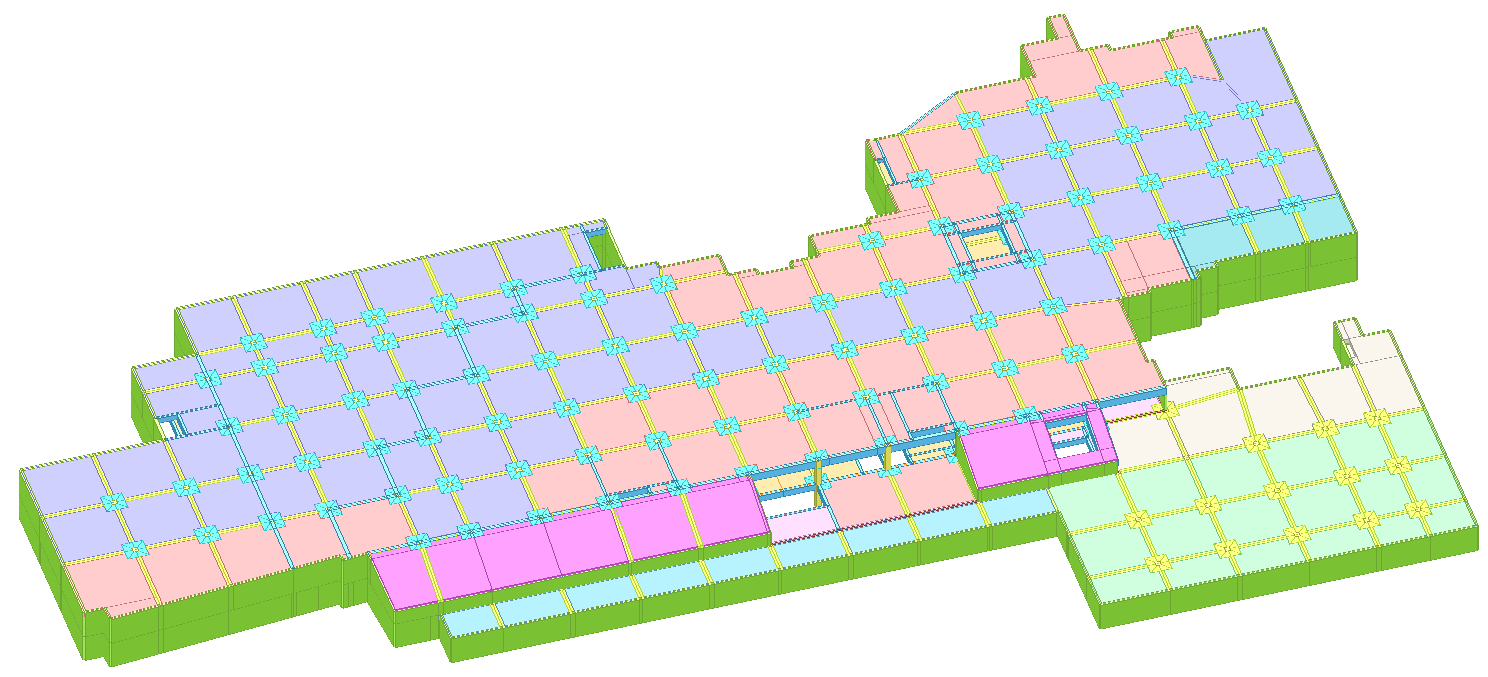

结构整体

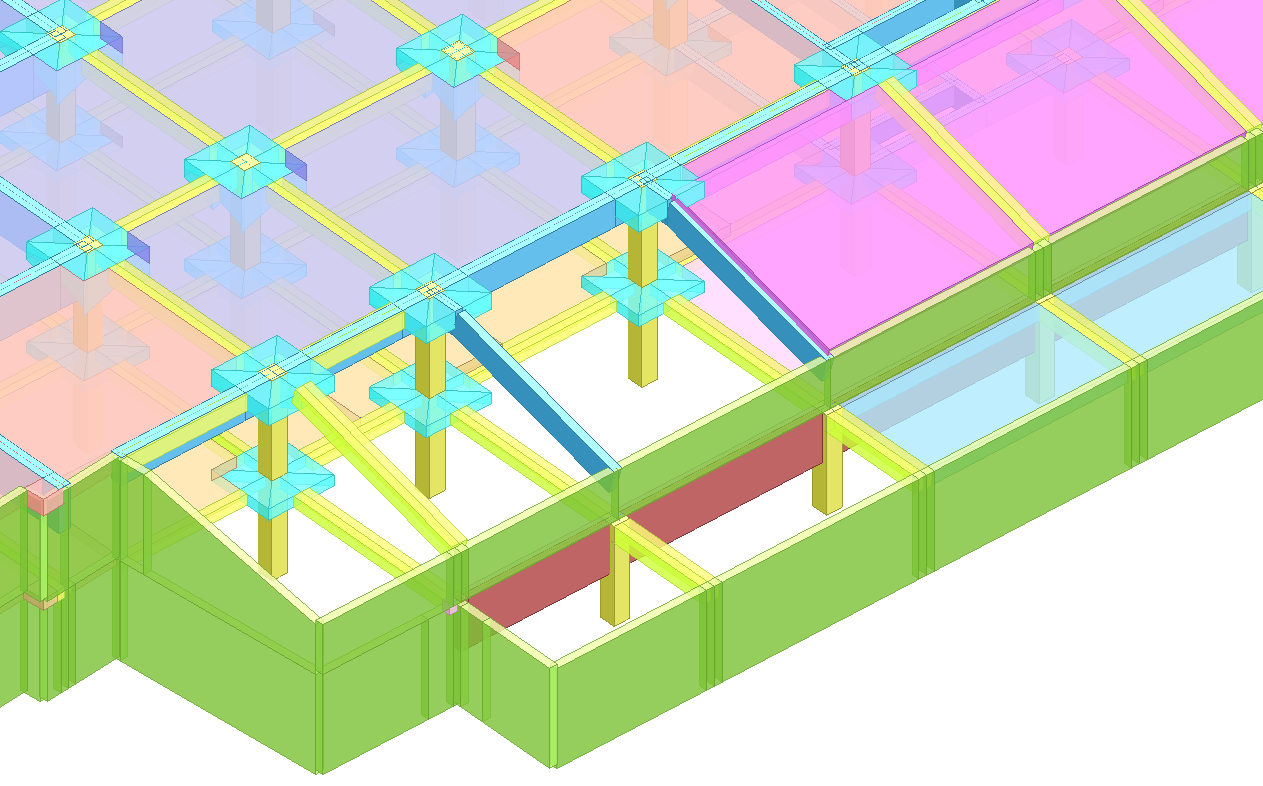

局部倾斜楼板，承托双层的深梁

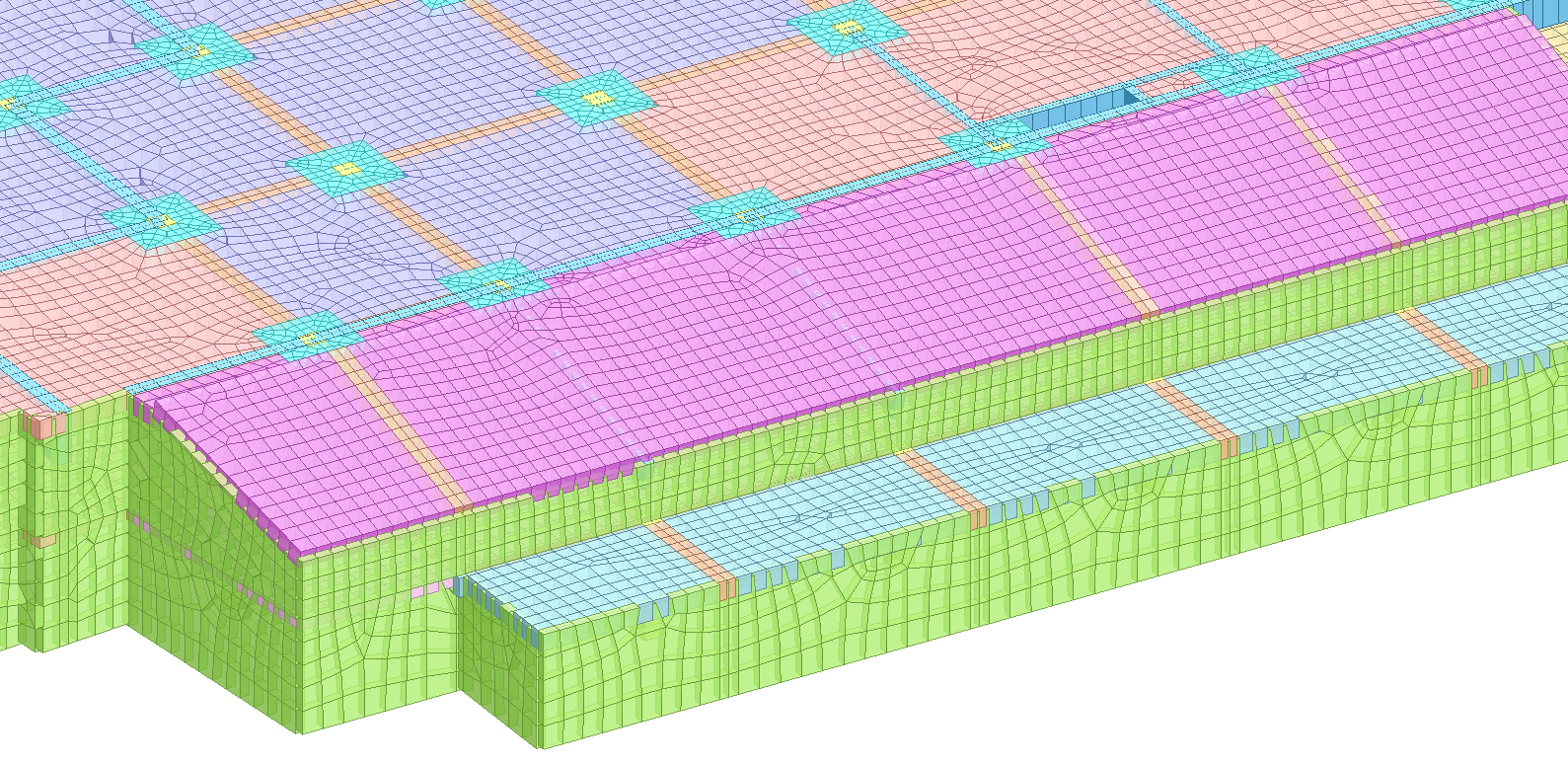

结构整体有限元细分，包括地外墙，全面分析复杂部位在恒、活、土压、水压下的复杂作用。
|
