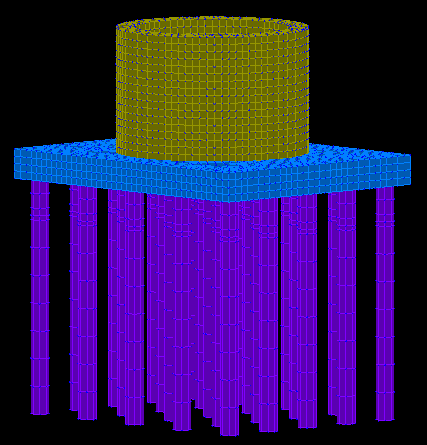

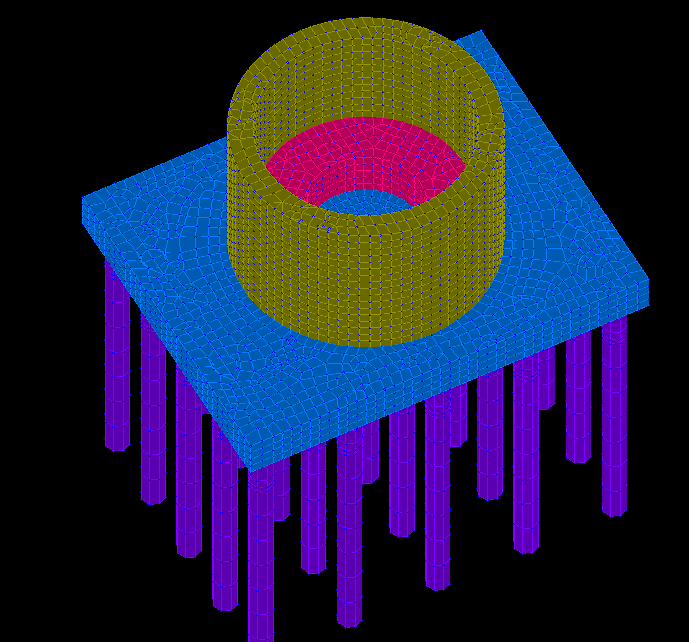

工程--电机仓、底板、桩块体模型

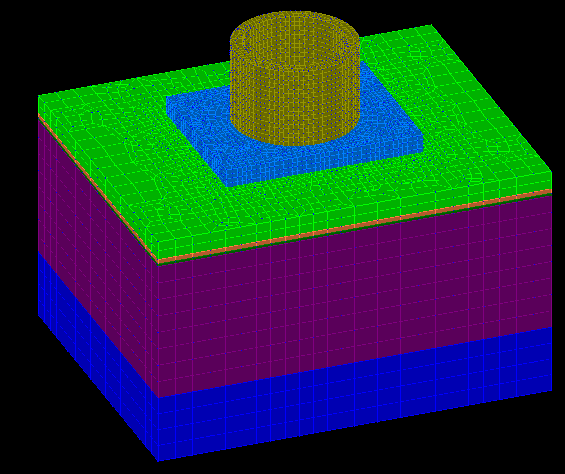

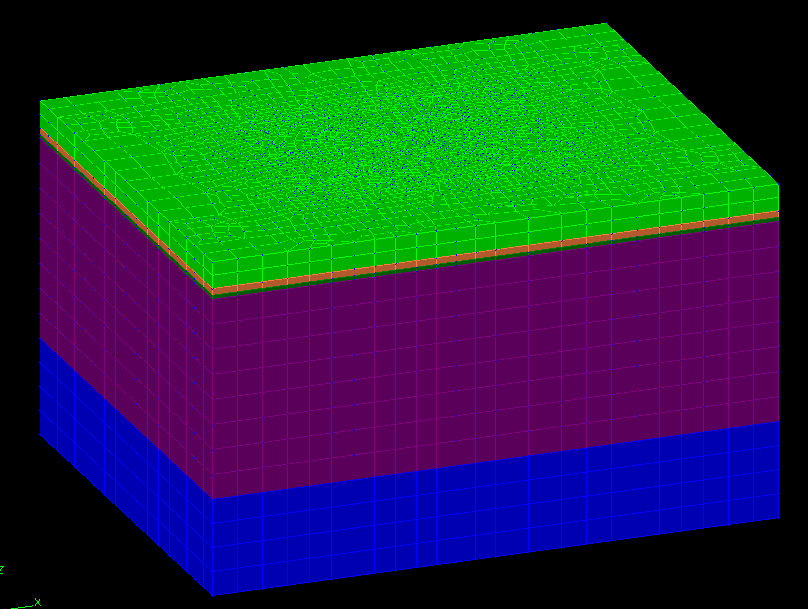

工程--土层分布及整体模型。

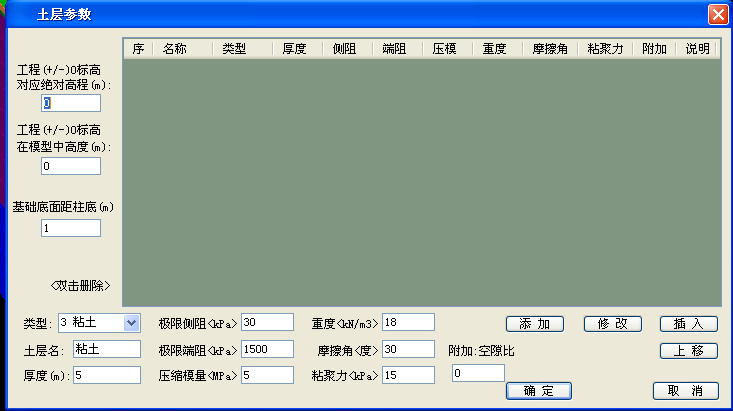

一般工程通过STRAT软件基础一体化功能，直接将土层等参数输入如下对话框即可：

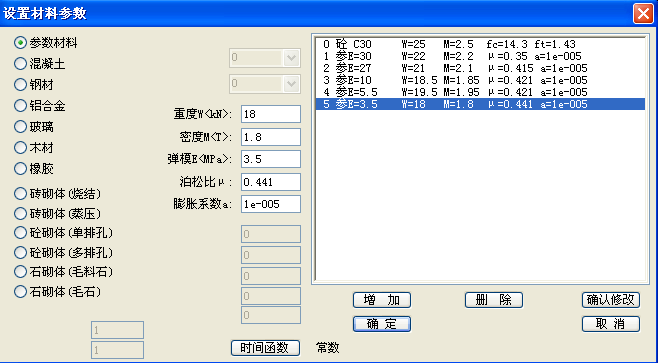

由于此工程本身的特殊性，需要考虑土体与结构的相互影响，特采用STRAT进行整体建模，将土体与结构用块体元模拟。土体的参数直接通过参数材料输入：

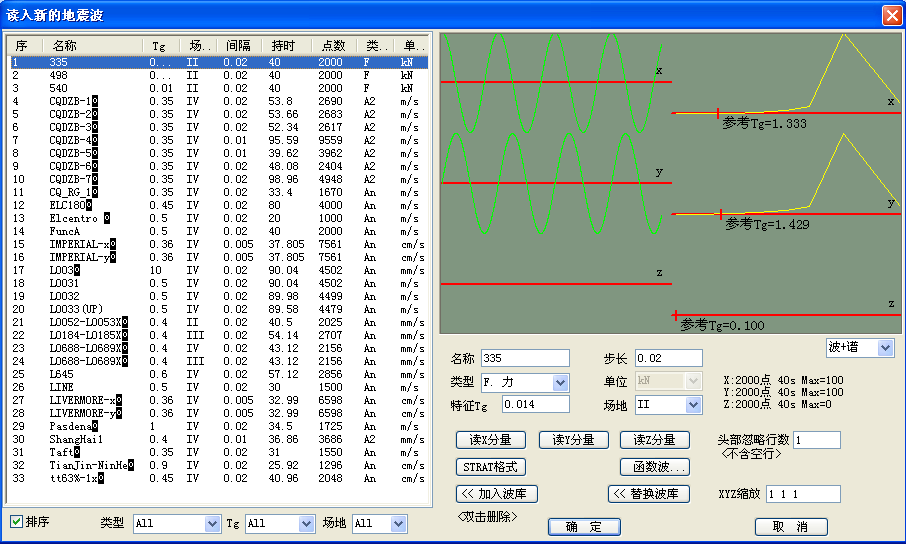

动力荷载以波形式输入，工程师可以根据实际工程写入函数波，波形可以变频率变幅度，操作简单方便。下图为此工程的一条波：
由于工程方案调整，本工程同时做了如下方案二：
模型建立基础与底板，土体与桩弹簧刚度由程序输入：
桩弹簧刚度：Z=1.13*108 N/M X=Y=6.65*107 N/M
土弹簧刚度：Z=3.05*106 N/M X=Y=2.13*106 N/M

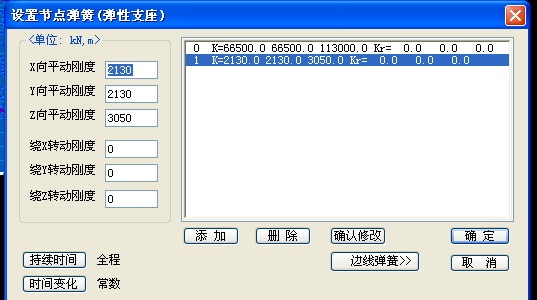

弹簧输入方式，调用程序节点弹簧（SP）命令:

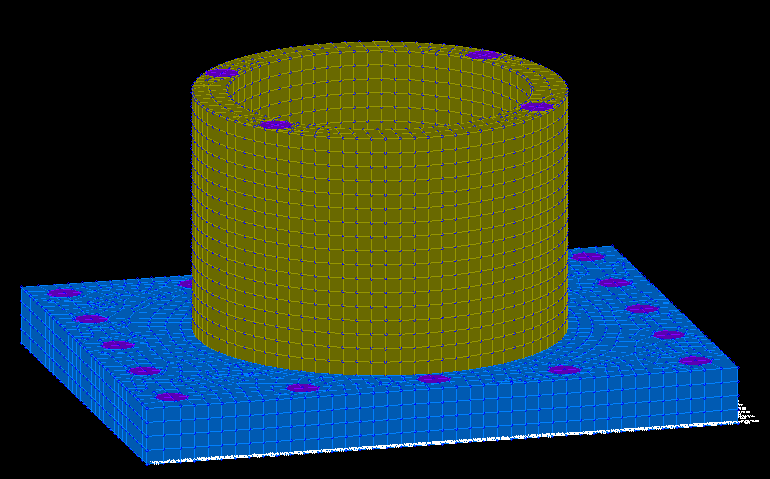

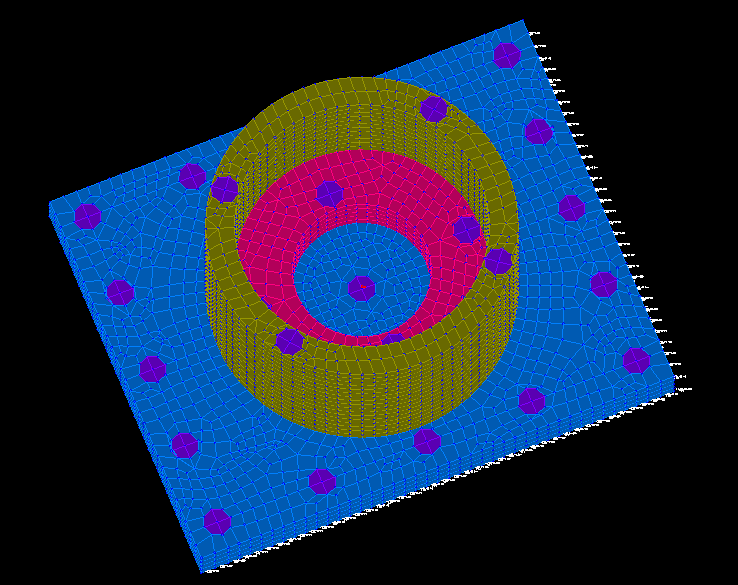

方案二模型如下：

结果统计：

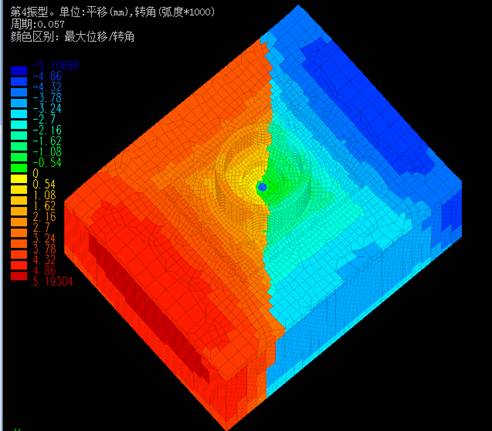

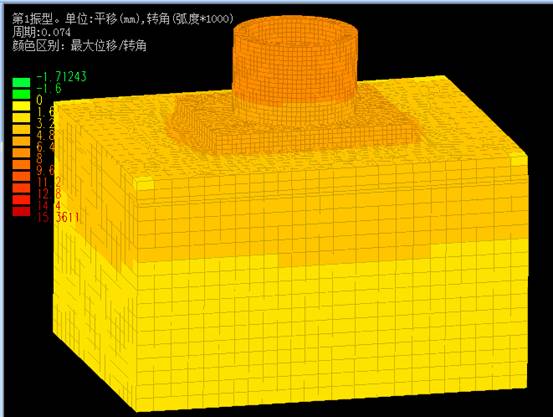

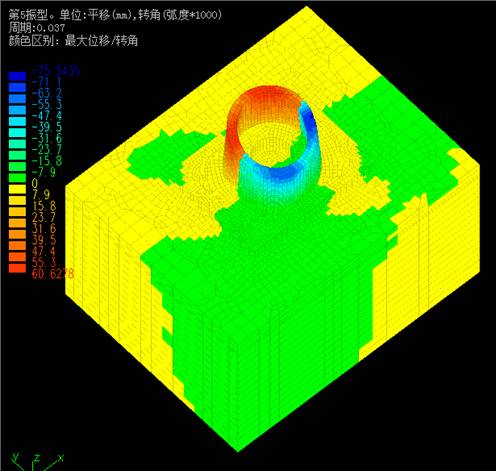

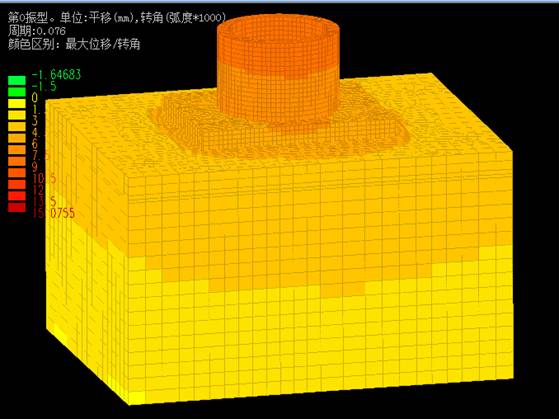

方案一：整体模型部分振型图：

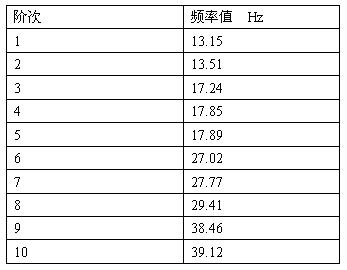

方案一整体模型，对应的前十阶的震动频率如下表：

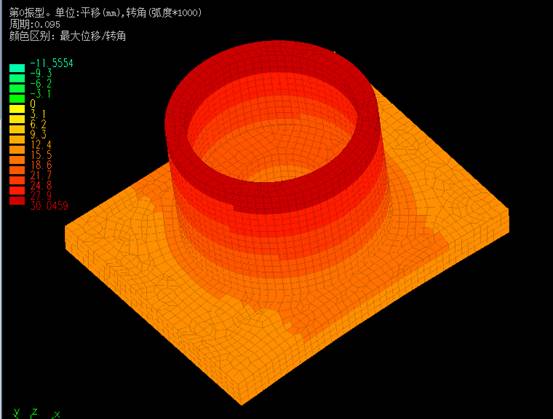

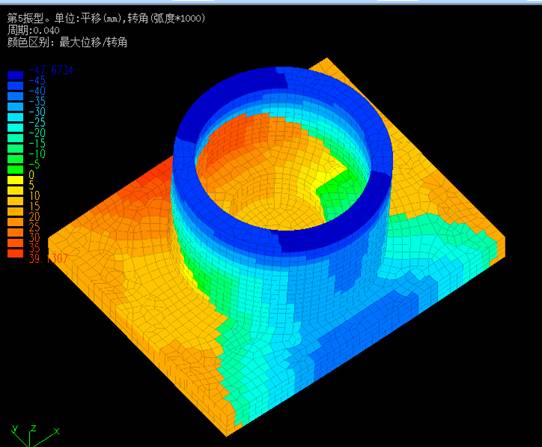

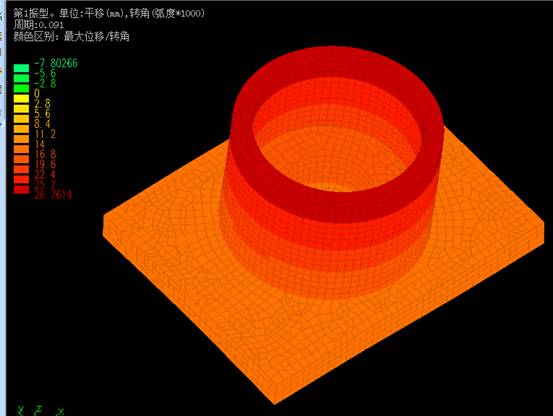

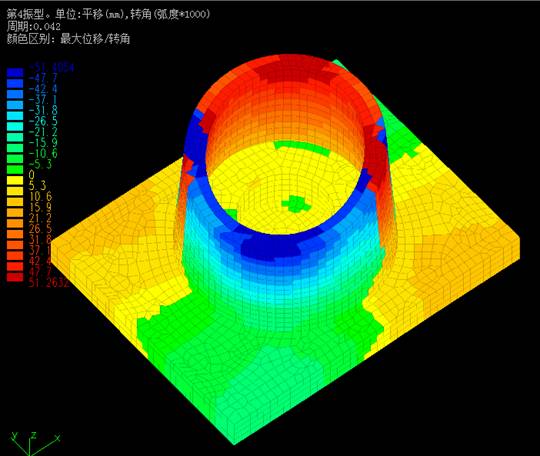

方案二：基础加弹簧模型部分振型图：


方案二基础加弹簧模型，对应的前十阶的震动频率如下表：
|
