   您现在的位置:> STRAT软件 > STRAT软件实例工程展示 > 大跨度空心板楼盖(20m以上)

大跨度空心板楼盖(20m以上) (广东)  其它(工程时间:2017/03)

    20m以上跨度空心板楼盖。由JG工程师指导设计,充分认识板式楼盖受力特性,充分认识柱帽、暗梁等在楼盖中的作用,精心进行结构布置,使这种大跨度楼盖的设计,达到极优的效能。
    采用JG软件计算设计,对板式楼盖进行精细分析。计算模型充分区分柱帽、暗梁,充分体现体现加厚楔形柱帽、实心板暗梁、空心大板不同刚度变化,对楼盖内力分布的影响。尤其是完全真实地模拟加厚柱帽,对该结构的安全性、经济性,具有特别重要的作用。
    对这种大跨度板的设计,边跨柱的受力分析、设计非常关键。JG软件中,通过“柱截面附加梁”,消除板柱奇异点的同时,使极大的大板弯矩有效传递到边柱上,确保结构安全。在规范验算环节,还通过“强柱弱板”机制,增加边柱的端部弯矩。



大跨度空心板楼盖


JG 2017版本的板壳(弹板)对空心板建模,提供更为便捷、高效的工具


肋梁对齐对空心板楼盖具有特别重要的意义。软件具备完善的功能,最大限度实现肋梁对齐,确保密肋楼盖作为连续板,可靠传力。


JG软件,对板式楼盖、空心板楼盖,建立最为精细的计算模型(超国内外同类软件),区分准确区分暗梁、柱帽,用变厚度板真实、准确地模拟楔形柱帽


恒载弯矩Mx——有效消除板柱奇异点,板式楼盖最准确的分析


Y向板顶配筋云图——准确体现柱帽的作用。有效消除板柱奇点,不再像其它软件,柱点总是最大值。——极大值在柱边!


JG软件判断大板受拉区——板边受拉才需要按照“受力构造”。不是那种全部构造的“胡子眉毛一把抓”的模式,避免不必要浪费!

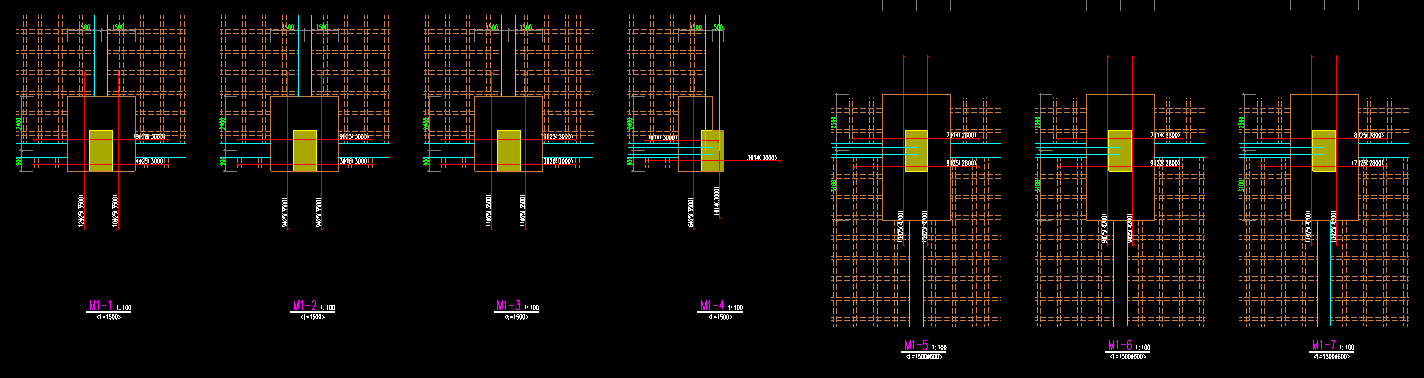

JG软件绘制完善的施工图。施工图充分体现了“受力岛”理论的理念、原则。针对计算得到的配筋云图,不同工程师的认识不同,绘制的施工图必然差别极大,往往造成工程隐患。尤其是,空心板楼盖、密肋楼盖,构件数量极多,手工处理往往最大限度“归并”,造成钢筋用量的浪费。
