超大跨度空心板楼盖 (40m以上,预应力大板) (安徽)  其它(工程时间:2017.03)

    超大跨度空心板楼盖,跨度超过40m。佳构公司方案设计。在充分认识板式楼盖、空心板楼盖受力特性的基础上,利用结构的一切有利因素,巧妙合理地设置柱帽、暗梁,调配各部分的合理板厚度。使得40m超大跨结构,大板厚度仅1m左右。
    在受力基本满足的基础上,设置大板预应力,控制变形挠度,同时减少钢筋量。
    JG软件在板式楼盖、空心板楼盖领域的“权威”性,是众所周知的。JG不但为板式楼盖提供了迄今最为精确的计算模型和工具,而且提出和倡导板式楼盖“受力岛理论”,对板式楼盖理论认识和工程应用,产生巨大而深远的影响。
    JG软件同时也是强大的、先进的预应力软件。JG是目前国内外软件中,唯一能实现预应力精确解(工程数值精度上)的软件。JG 2017版,预应力功能极大扩充,进一步加强楼板、侧板、壁板的预应力的建模、计算、设计功能。该项目即采用JG 2017版设计。

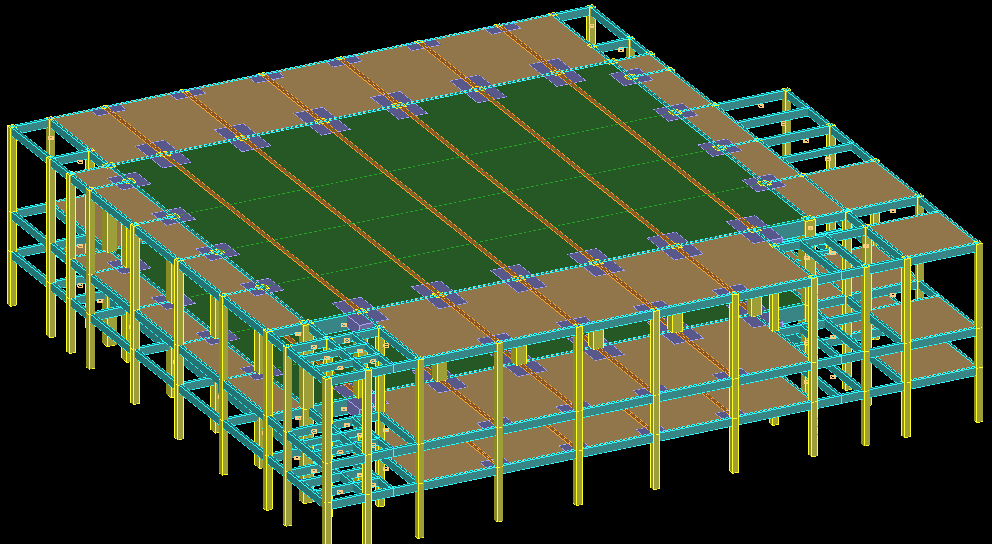

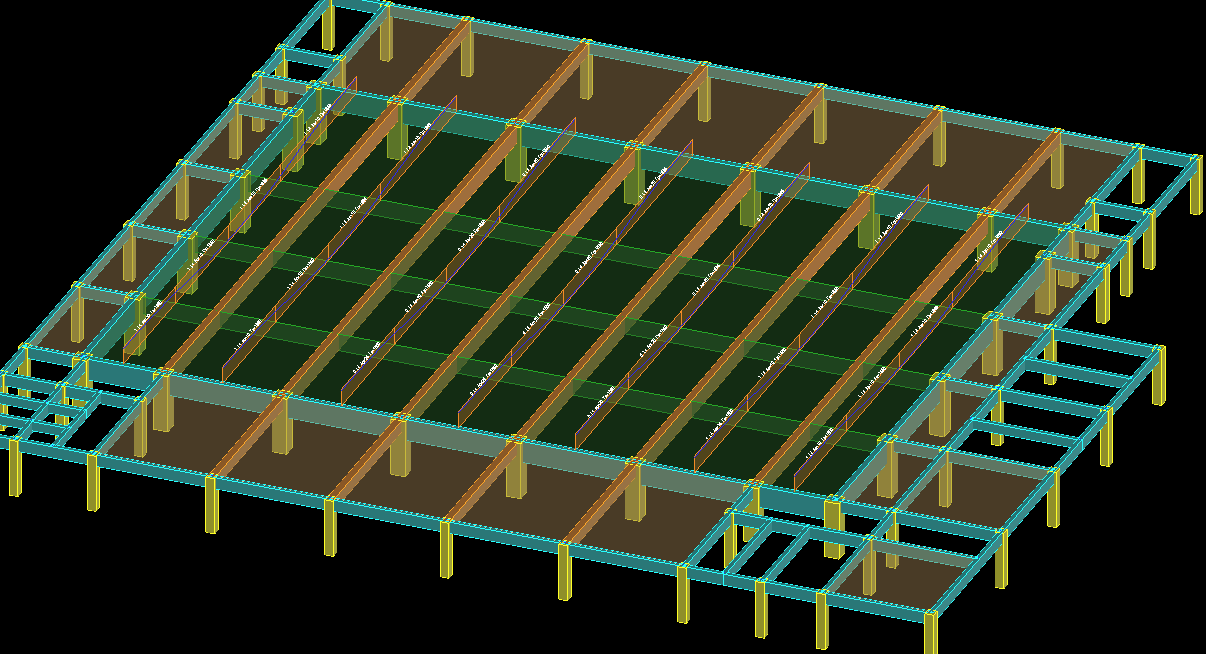

超大板跨空心板楼盖(40m以上跨度)


JG 2017版,新增针对大板、壁板的“板壳预应力”功能,将预应力作为板面荷载输入,定义更方便、直观。此外,计算也更为精确。

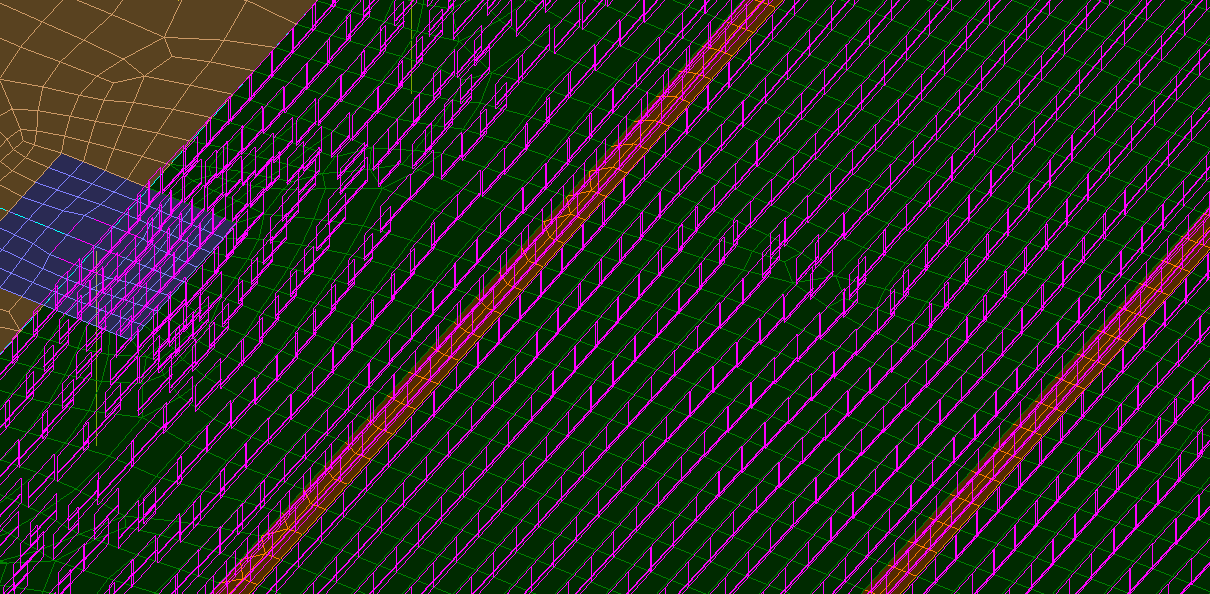

“板壳预应力”功能针对一个完整大板(板壳)设置预应力荷载,程序将这种宏观上定义的预应力,插值、分布到每个细分后的板单元上。

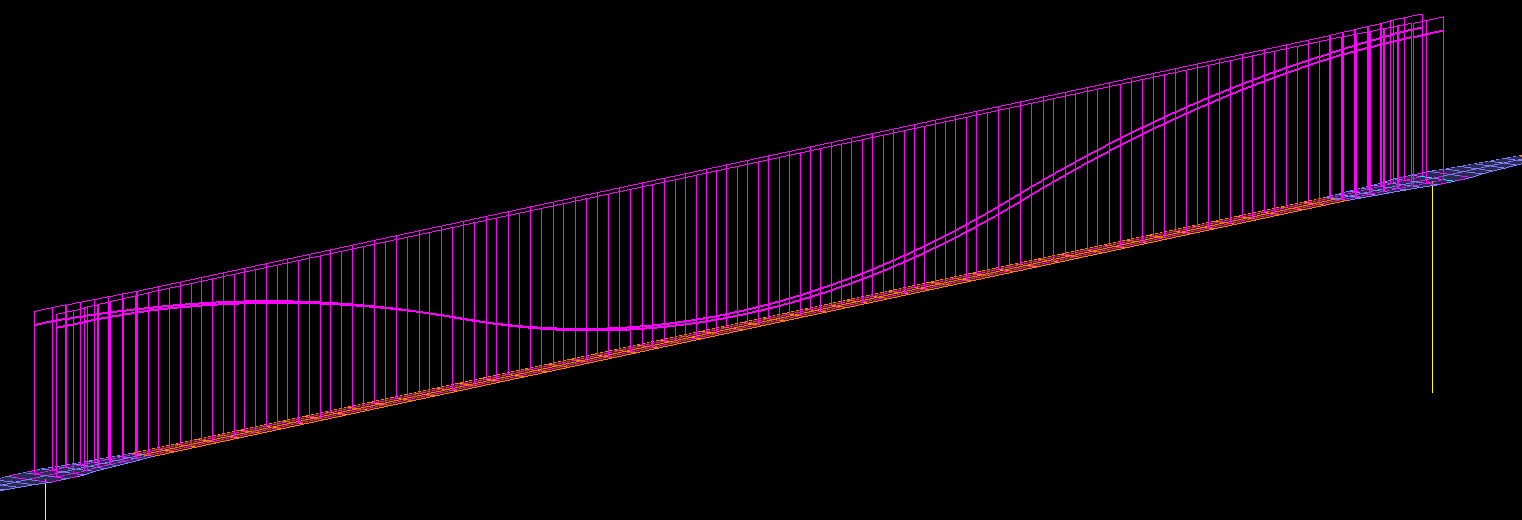

这些单个板上索,看起来“杂乱无章”实际上组成了完整、光滑的抛物线索。——软件图形处理非常精细!

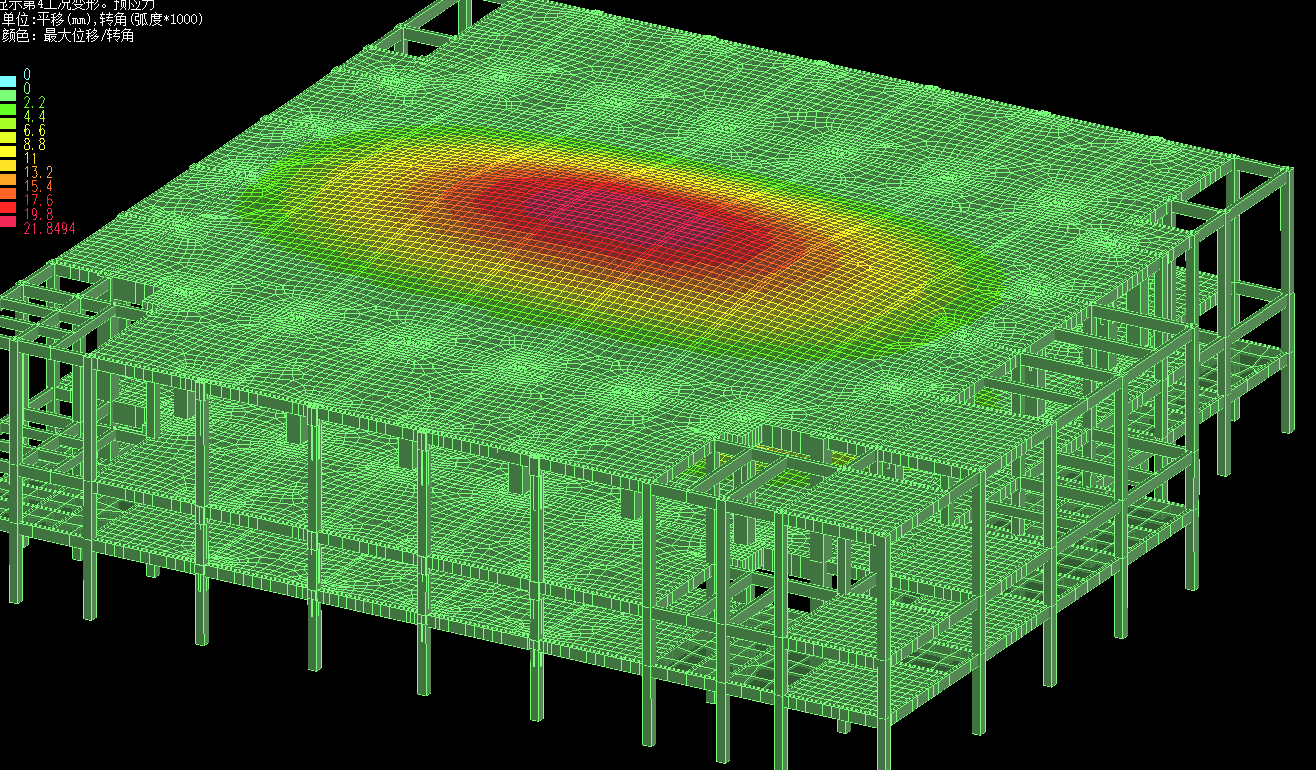

预应力作用下,大板楼盖的变形(起反拱)

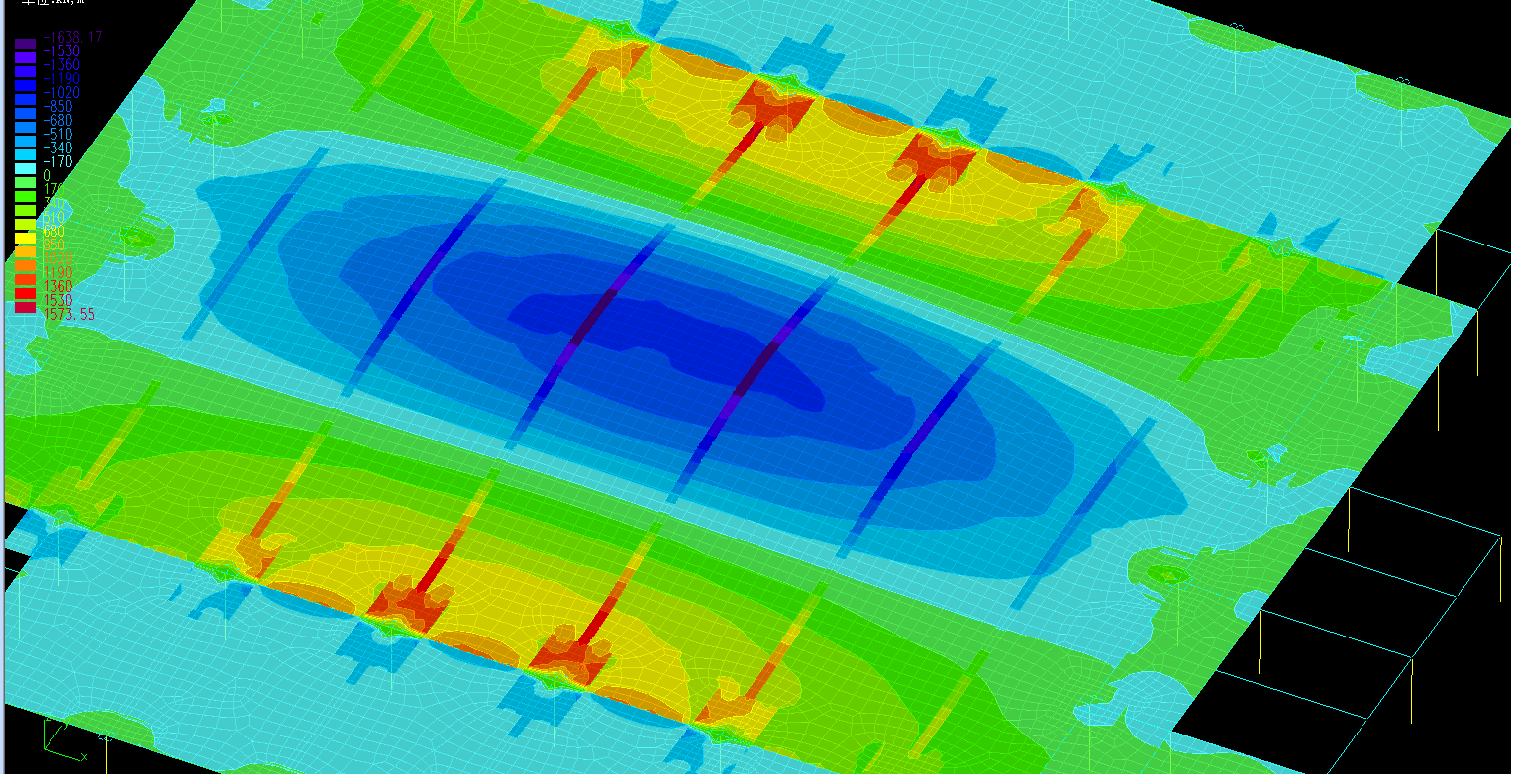

JG计算的预应力作用下的弯矩分析。云图分布连续、对称,完全没有其它软件计算的不连续、局部内力几种、柱帽内力集中的现象。

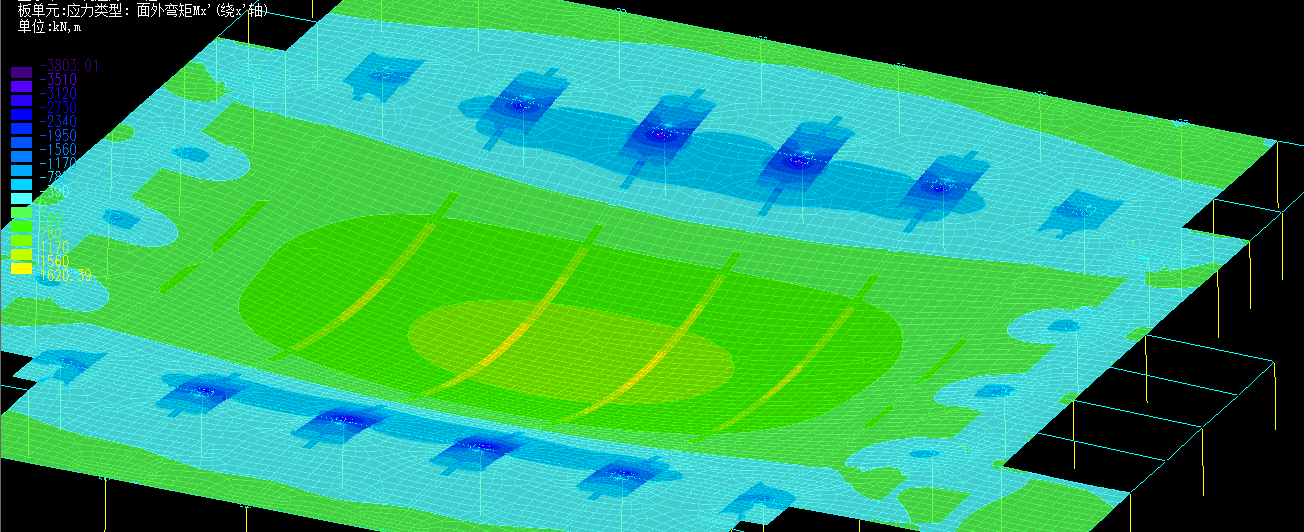

与预应力相应的,恒载下的弯矩分布。

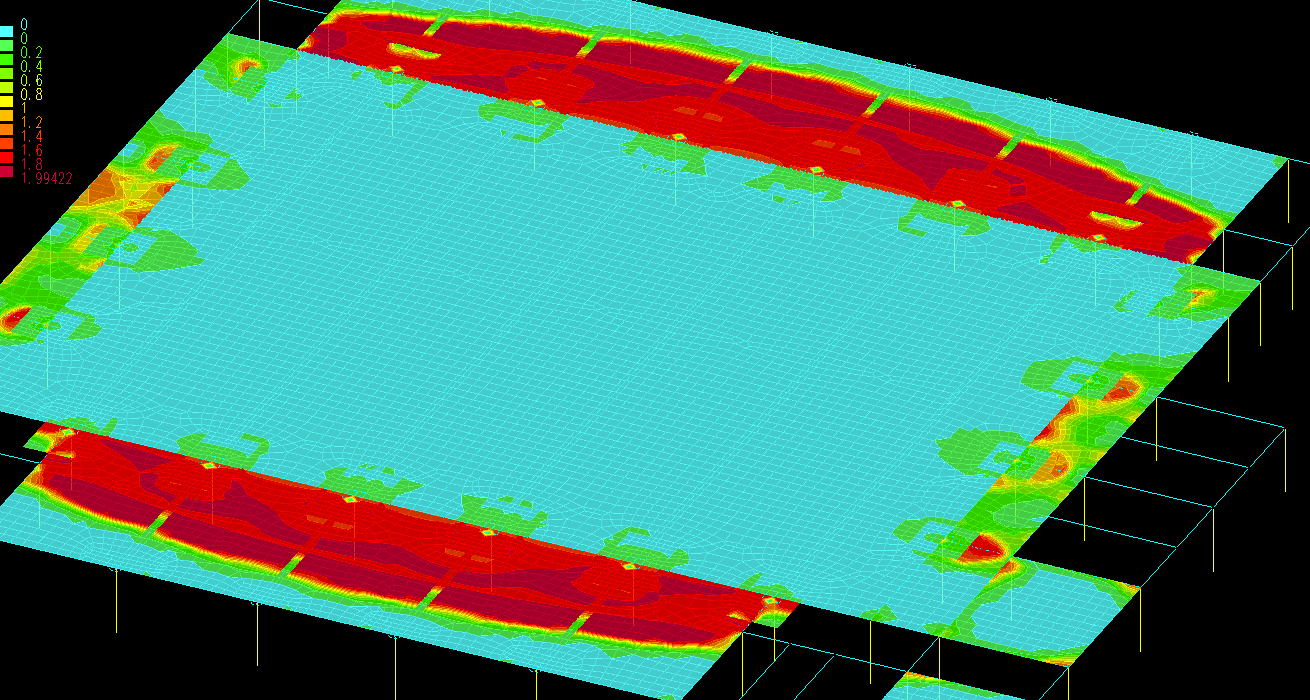

预应力很好地控制了大板的裂缝。
