复杂钢结构。钢梁骨架，梁格内设钢板。内部贮料压力。钢梁按实际情况，直接三维建模。钢板用超元模拟。用STRAT表面压力，导算复杂几何体内的贮料压力。

    STRAT具有空间三维切面显示功能，可以将斜面展开，在平面内作图。对这种多斜面结构非常有效，可能很方便地选择其中一个平面进行操作。STRAT表面压力导算功能，在这种复杂结构中显示了强大的适应能力。上下两部分，分别选择一个内部指示点，即可完成全部加载。

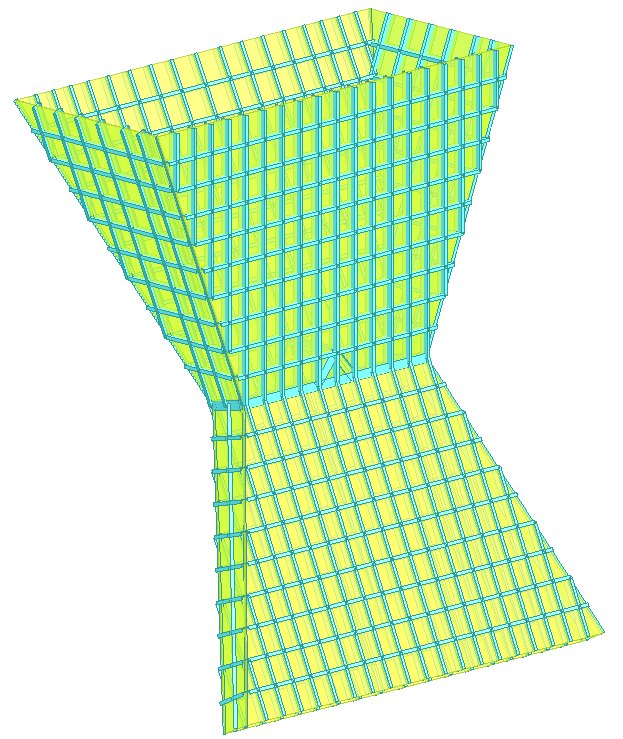

    较为复杂的结构。侧视图。

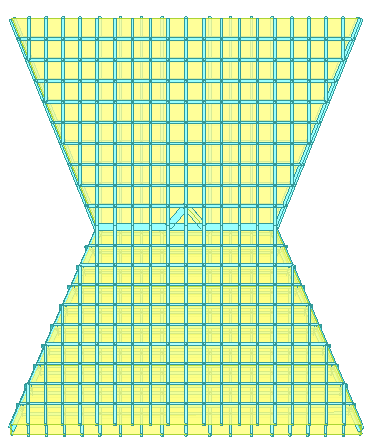

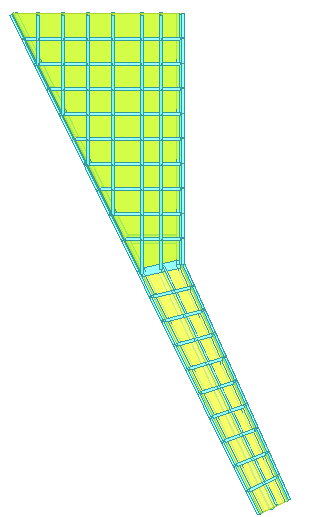

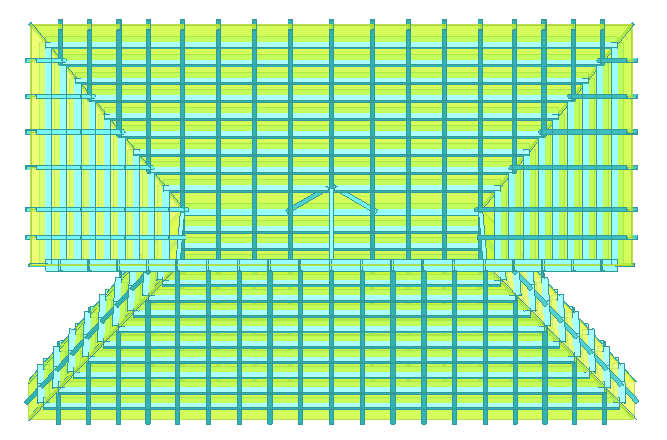

需要结合三视图，才能看清结构的特点。下面分别为上视图、左视图、前视图。

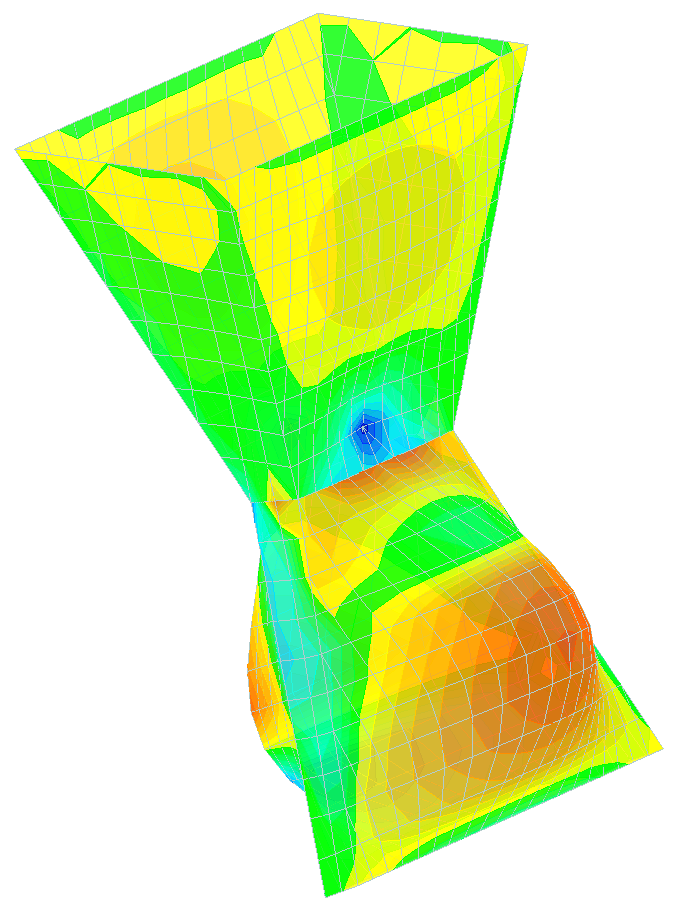

在内部贮了作用下，钢板的变形和应力。很明显，受力最大的在下半部

在内部贮了作用下，钢梁的弯矩图
