典型混凝土框架-钢屋架混合结构工程。STRAT整体建模(直接Prep建模)、整体分析。能够完成从钢屋架、混凝土框架、基础的全部设计。
STRAT整体设计，无论建模计算，速度快、效率高。完全不需要多个软件，反复导算，也不存在分开模型中上部结构荷载的传递问题。
初步优化的结果(一次优化，显示结构方案尚需要调整)

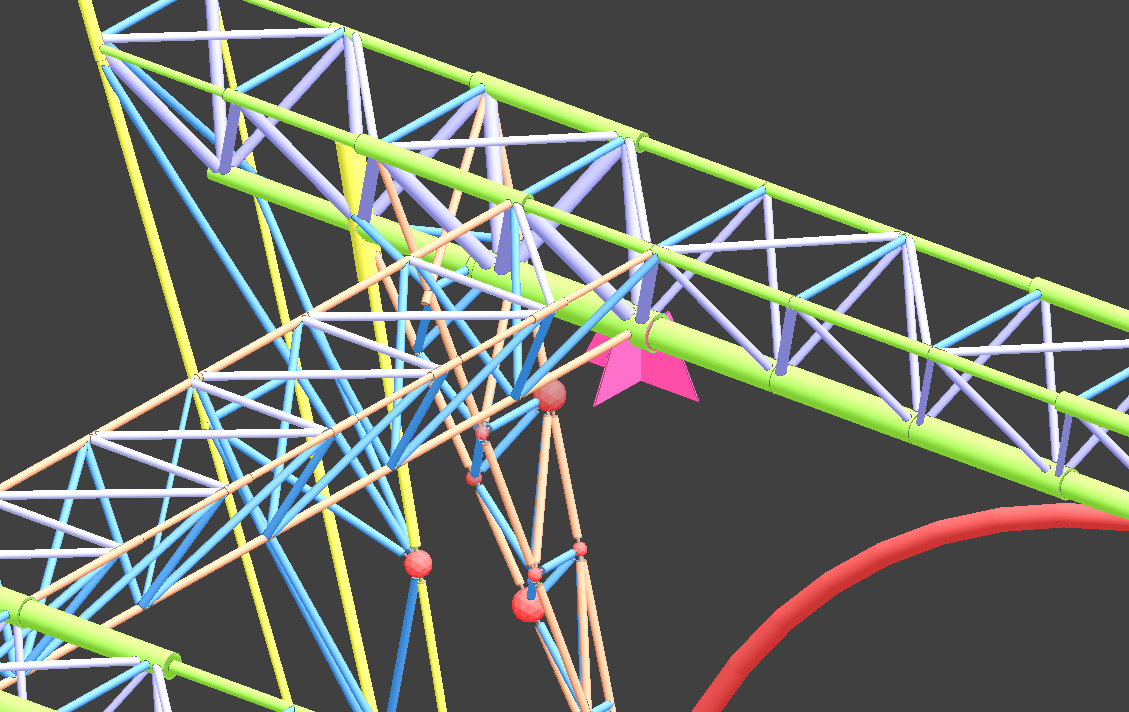

根据初步方案形成的管桁架施工图。部分桁架由于结构布置不太妥当，相贯节点不适宜，可以局部改为螺栓球结点。

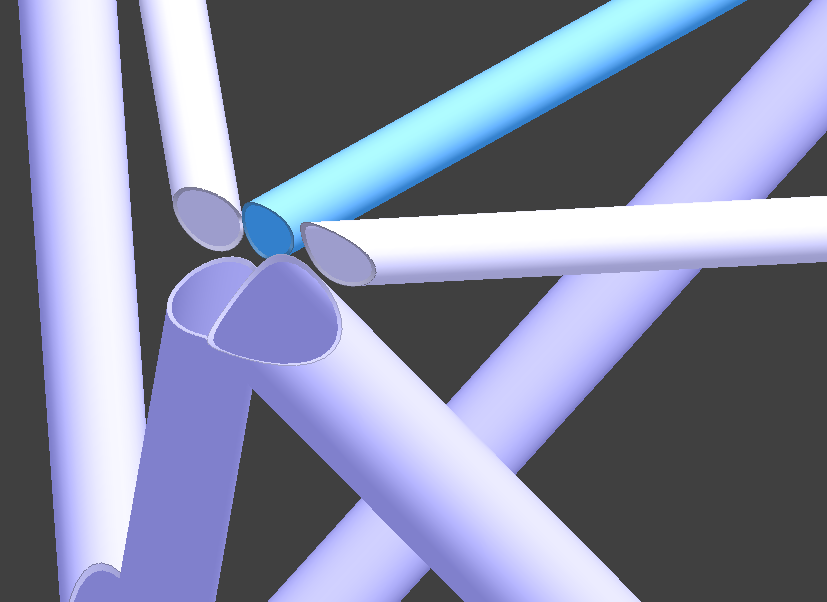

Design形成管桁架相贯节点相贯线，实体图

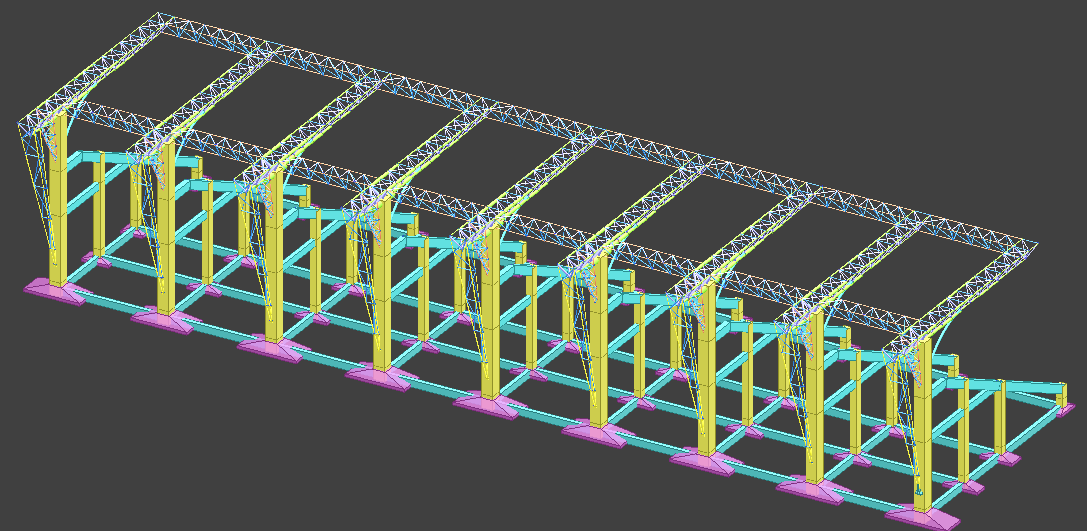

在上部结构设计基本完成，布上基础，进行一体化设计，就是举手之劳了。
图中可看出，柱下独立基础非正方形，而是沿长度方向的长方形——这是程序根据两方向的弯矩值相对大小，根据最优基底面积，自动设置的。因为沿纵向，柱间支撑少，柱底弯矩大。
 |
