V5.2 地震波、荷载波解析函数定义，满足机器激振、楼盖舒适度计算

STRAT地震波库管理对话框进行更新，增加快速生成自定义波形的功能。

如图1所示，左下侧“函数波”即为新加功能。点击该按钮，即可用解析函数，直接生成地震波、荷载波，如图2所示。

STRAT软件具有独立开发的解析函数解析器，这在当前国内外同类软件中，属于首次。

图2已经用解析函数，表示X、Y分量随时间的正弦、余弦变化。点确定退出后，即在图1对话框中生成一个周期内的波形。多次点击“函数波”按钮，并采用相同函数，即可得到图1所显示的、计算需要长度的周期波形。点“写入波库”，该波形即被记录在Strat库文件中，可以用于弹性时程、弹塑性时程计算，也可以用于周期荷载的拟静力分析 (时程计算中选择“静力响应”)。

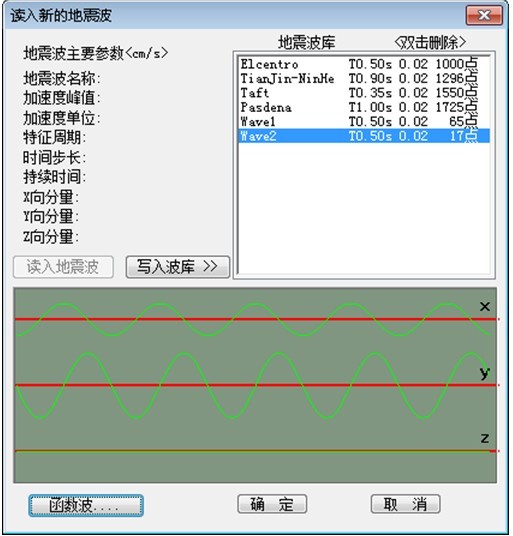

　　　图1、Strat模块地震波库管理对话框

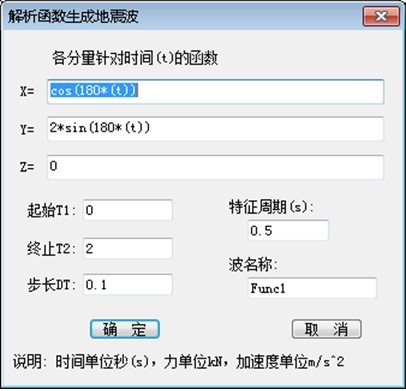

　　　　　　　　　　　　　　　　　　　　图2、函数定义波形

图2所示函数定义波形，可以分段输入，各类累加形成需要的波形。如图3(a)、3(b)两种函数交替输入，即可得到一个周期性的冲击波形。该冲击波形，即是楼盖舒适度时程分析中，模拟行人对楼盖冲击荷载的波形。

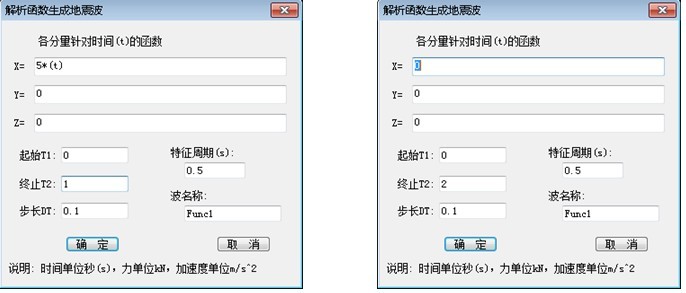

图3(a) 1秒周期的冲击荷载图3(b) 间隔2秒(空白)

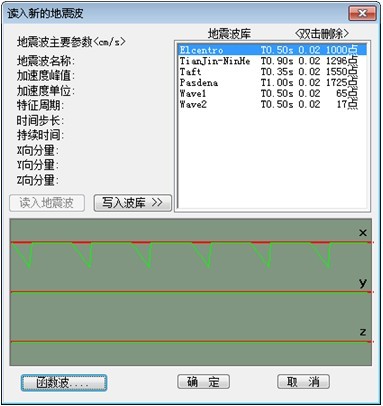

图3(c) 得到的间歇性冲击波
