V6.0 梁柱偏心设置方式简化

STRAT此前的梁柱水平偏心的设置，较为繁琐，多位用户对此有所反映。例如，每次均需要输入偏心值；需要指定偏心的轴线；柱、梁偏心的数量不同容易混淆；不能对梁边平齐；三维图形下偏移方向指定困难，等等。

V6.0对此彻底更新。更新后的梁柱偏心命令(编辑->梁.柱.墙偏心；BeamOff；Bo；

)，只有两步操作过程。

Command：BeamOff：选择单元：中心偏，B边齐偏，C取消偏心，[B]，偏心：0.15m>：

请选择定位构件，或指定偏移方向：

1、梁柱偏心统一。偏心值只有一个。柱两方向的偏心两次分别实现，不再是原来的两个值，更符合操作习惯。
2、偏心类型统一。由原来的四种类型，合并为中心偏、边齐偏两种。两种偏心的意义见下图。

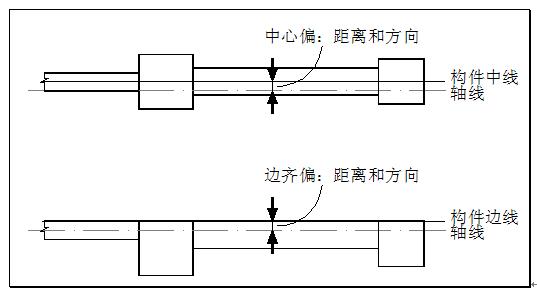

中心偏与边齐偏

3、选择方式。除了Prep已有的点选、框选、多边形选择(Shift+左键)外，利用V6.0新增的“线选择”功能，可以一次性选择一个轴线上的梁柱墙。三维图形状态下，可以选择整个一榀平面结构，可以对整个结构外墙面、内走道侧边墙，一次性设置偏心，如下图。取消此前容易混淆的定位轴线。

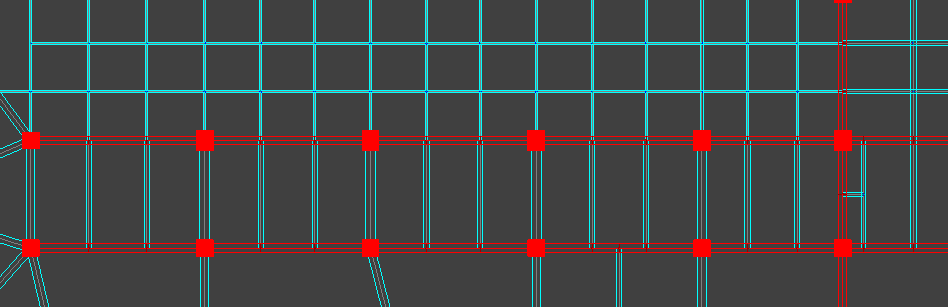

线选择轴线上的所有构件

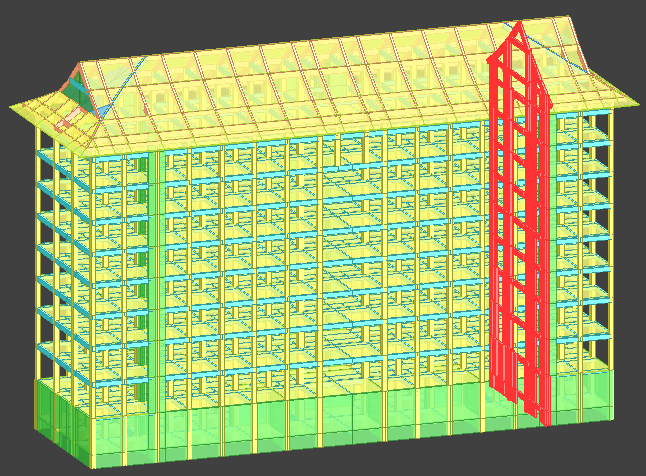

线选择整个一榀平结构，一次性设置偏心

4、偏心值

用户可以直接输入偏心值。一次输入，即作为隐含值，下次直接使用。

可以取得其它构件已有的偏心值或边界确定偏心值。当提示“选择定位构件”时，选中一个梁、柱、墙构件，则按如下方式处理：

1)中心偏。取定位构件的实际轴线的偏心值和偏移方向。如果定位构件本身是边齐偏，也按照其轴线的偏心值。

2)边齐偏。此时要求鼠标选择定位构件时，选中的需要对齐的边，取得偏心的距离和方向。如下图所示。平面内墙的方式与梁相同。

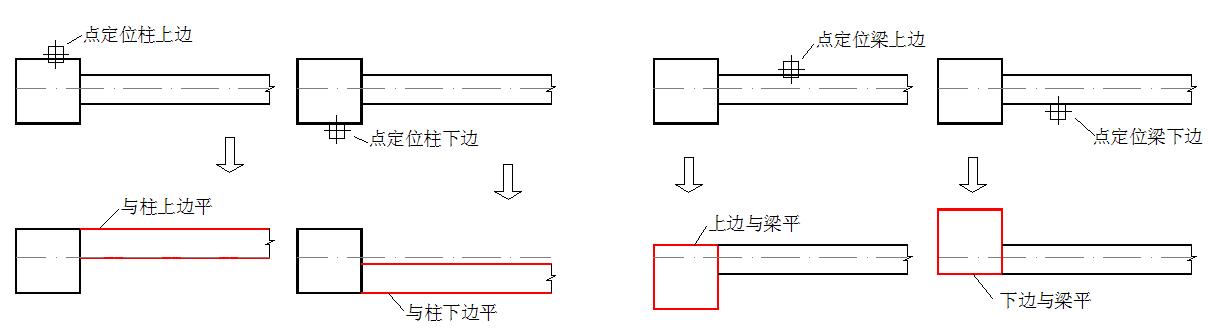

鼠标点定位柱、梁的一侧，确定边齐偏距离和方向

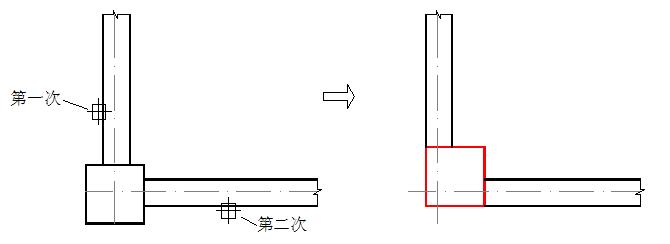

分两次点击垂直相交梁的侧边，实现柱与梁的边平

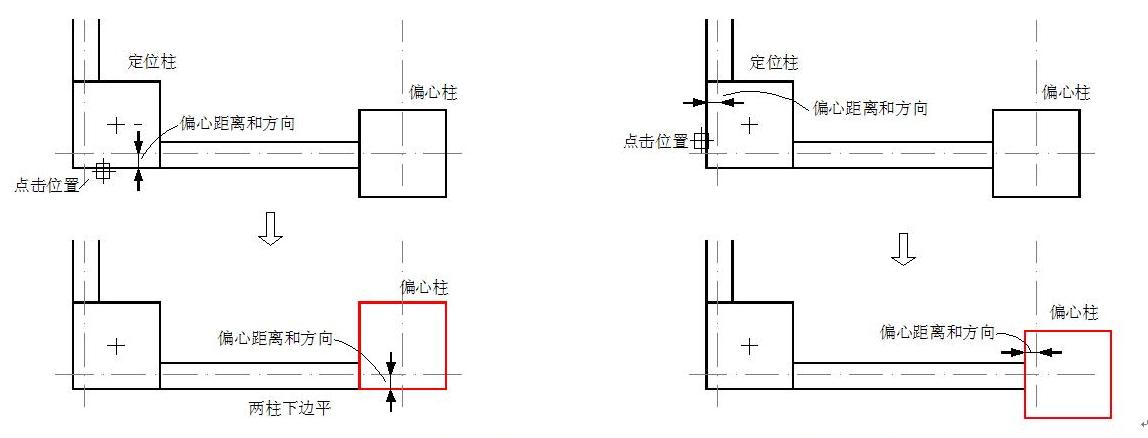

当一个柱作为另外柱的偏心定位时，根据点击的边，确定偏心方向和距离

由于点击一个边，直接确定边齐偏的距离和方向，并不是直接选定对齐的位置，因此当偏心构件、定位构件，不直接相连、不共轴线时，仍然有效，如下图。

在三维图形状态下，由于不能直接选中一个梁或柱的一个边，因此不能采用这种方法。可以先在平面操作一次，取得偏心的值，再结合鼠标直接指定的方向，实现一榀结构的整体偏心。

5、偏心方向

当提示“请选择定位构件，或指定偏移方向：”，如果选中一个构件作为定位构件，则偏心方向自然被确定。(见上面第4条)

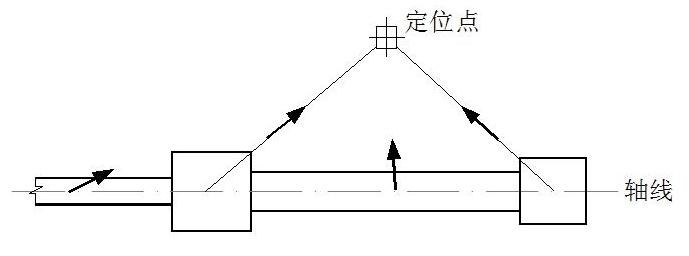

如果在空白处点击，则根据点击位置与偏心构件中心的连线，确定偏移方向。如下图所示。

对于梁、墙，只需区分轴线的两侧，即可确定偏心的方向。对于柱，需要根据柱中心与定位点连线，与柱截面方向的夹角，确定偏心的方向，这样定位点的距离尽可能较远，避免混淆。

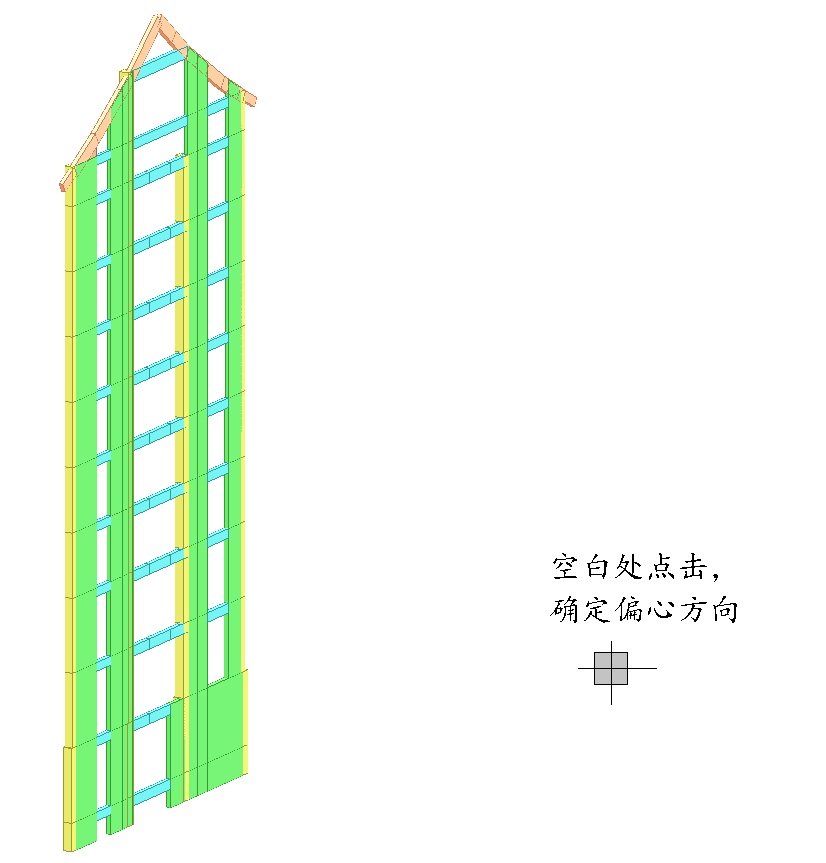

在三维图形状态下，偏移方向主要通过定位点确定。偏心定位点可以在三维状态下点击空白处实现。(老版本需要捕捉一个已有点，或偏移输入一个确定点，新版本极大地简化了操作)。如图所示三维显示的一榀平面结构，边齐偏模式下，鼠标点击左侧空白处，实现整个墙面的偏心。同样，定位点尽可能远一点，以确定柱的正确偏心方向。

6、取消偏心。输入选项C，则取消已经设置构件偏心。
