2017版 超元、网格荷载合并为“板壳”(重要更新)

日期:2017/2/28

    为了更好理解概念、扩充功能,V7.0将这两类单元功能合并,统称为“板壳”。分为“板壳(荷载)”、“板壳(弹板)”两种类型,分别对应原来的网格荷载、超元。
    网格荷载、超元,均为JG软件中的重要功能,几乎所有工程应用均会涉及到这两类单元。但两类的图形的命令,与其它软件不同,对新学者造成一定的接受困惑。同时两者功能上还存在一定的差异。
    两类图形功能的合并,是JG技术不断完善、发展的结果。自V5.0发展出超元功能,对板式楼盖、水池筒仓、复杂空间结构,提供了一个强大工具。随着JG网格剖分技术的不断完善、稳定性、容错性大幅度提高,在V7.0的早期版本,将网格荷载部分具备超元的功能,在实际工程中大量应用、完善,积累了成熟经验。在这些条件的技术上,两者最终趋同,合并为同一类单元和功能。
   具体如下:

1、超元、网格荷载,统称为“板壳”,原超元对应“板壳(弹板)”,原网格荷载对应“板壳(荷载)”。

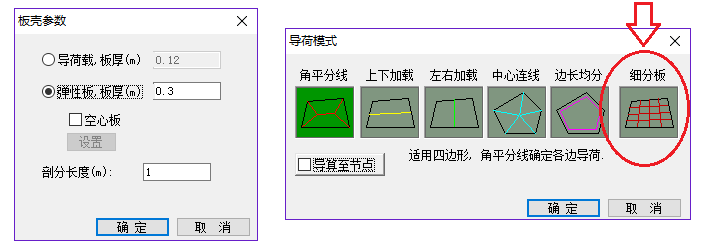

   在输入图形时,按F5热键,选择不同类型。
   可以通过“导荷模式”设置。

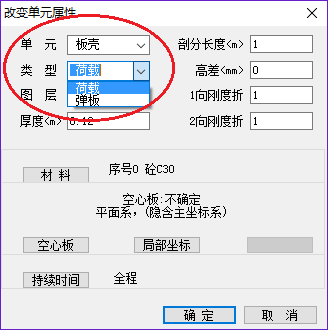

   可以通过Change命令,修改选项。


2、原来分属于超元、网格荷载的功能,现在两者都可以使用。

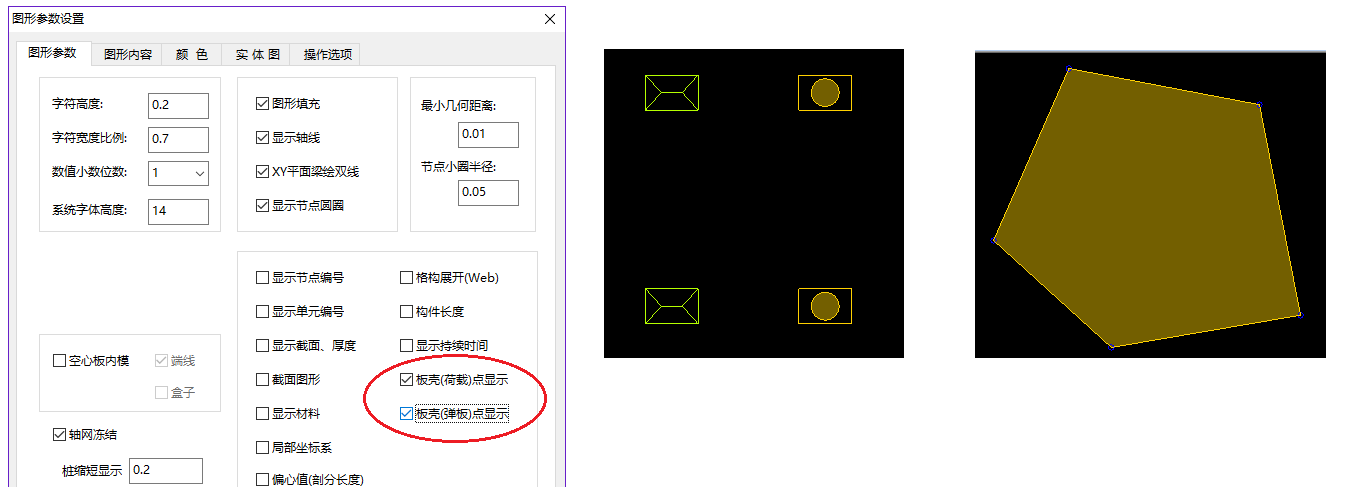

3、板壳可以点状显示,也可以面状显示。有显示控制开关。
   点状显示:只对一个点操作。同原“网格荷载”
   面状显示:可以对网格本身,进行编辑。此时,板壳无论荷载、弹板,都是一个多面体,可以随意进行拉伸、修剪等操作。

4、保留原有的全部特色、优点,并且更直观、更方便。
   例如对于板式楼盖、基础等,JG软件严密区分柱帽、暗梁、独基、条基、承台等特殊构件(其它软件目前不具备)。这些功能的实现,是程序内部,将这些特殊沟通,原封不动地复制为“超元”,然后以超元的机制,实现精细网格剖分。

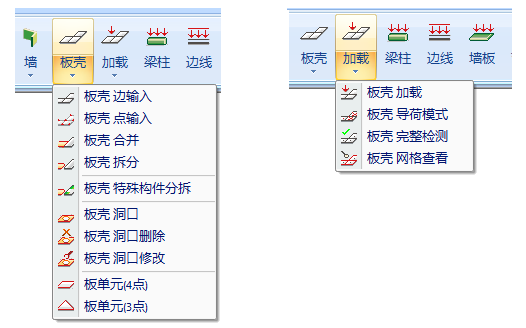

   现在,新版本将这些功能公开化,增加“板壳 特殊构件分拆”功能,可以手工实现这些复制功能。

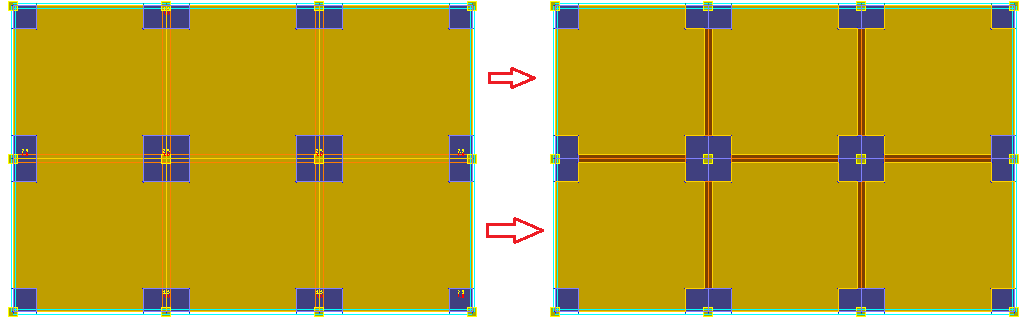

新版“板壳 特殊构件分拆”功能,实现柱帽、暗梁的板壳精细复制


新版“板壳 特殊构件分拆”功能,实现独基、条基、承台的的板壳精细复制
