2017版 新增“轮廓.悬挑板”功能

日期:2017/3/11

   沿已有图形的边界轮廓,鼠标点击角点,或Ctrl+鼠标点击弧中点,程序沿边界轮廓形成一圈网格(线+弧),梁格(梁+弧梁)、板壳、悬挑板。这是一个重要的综合性功能,具有多种用途。

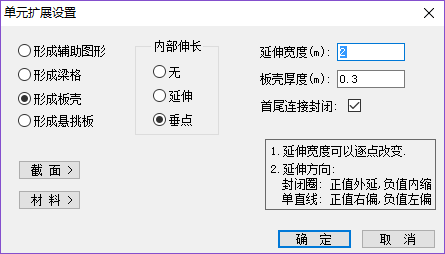

   功能设置对话框,如下:



应用1:输入复杂基础底板的外挑部分
    对于下图复杂基础,只需点击外轮廓的拐点,程序自动沿周边一圈,形成板壳单元。
    如此同时,程序判断内部相连梁、墙构件,在相应的位置,生成放射状的辅助线。如果有必要,用户可以用“板壳拆分”命令,将原本狭长的板壳,沿这些辅助线拆分成较小的、与内部协调的板壳,便于得到良好的基础单元剖分效果。
    除直接生成板壳外,还可以选择生成由辅助线组成的外轮廓。利用辅助线网格,可以与内部梁柱一起,一次性生成整个基础底板,或防水板。

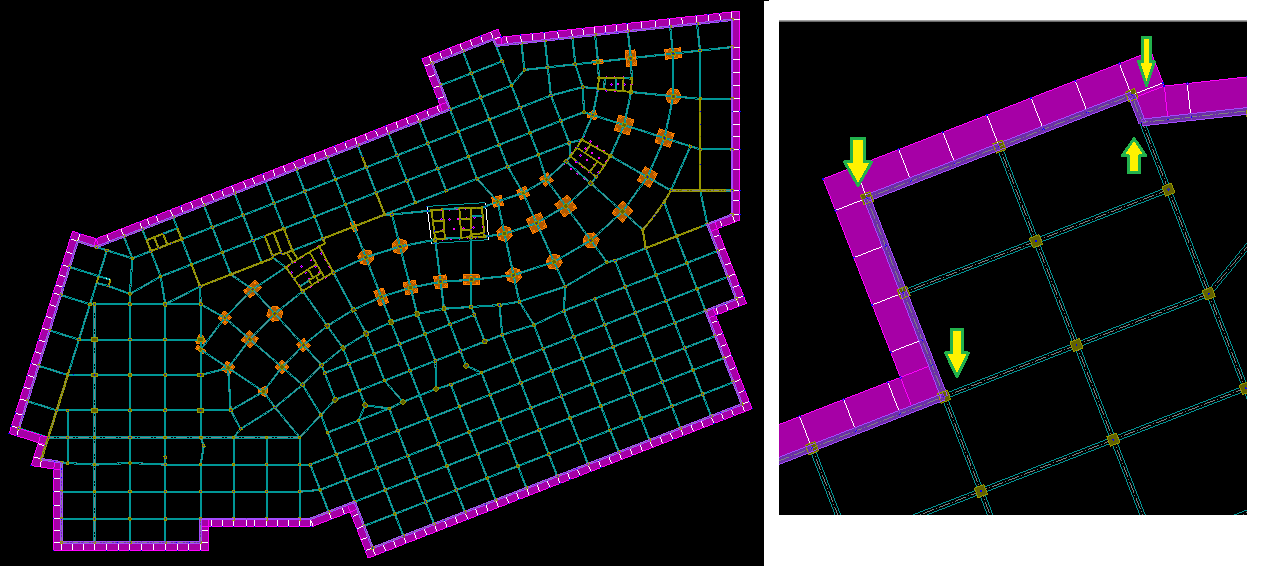

点击轮廓拐点,一次性输入复杂基础的外伸板板壳

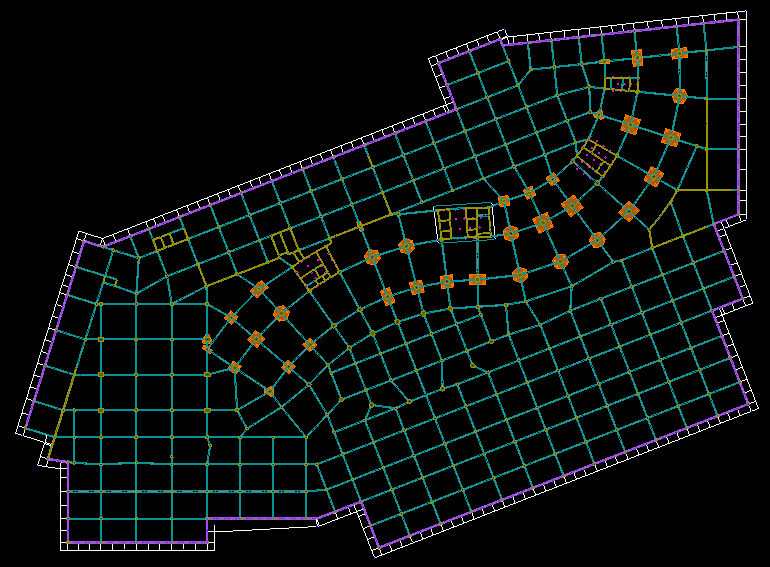

点击轮廓拐点,沿复杂基础,输入一圈辅助网格

应用2:输入局部加厚底板的边界
    筏板基础、防水底板基础,核心筒部位需要加厚。在JG软件中,布设底板之前,需要设置加厚、非加厚底板的边界线。
    利用改功能,在输入生成板壳之前,点击核心筒周边墙体角点,形成一圈辅助线,然后布设板壳。这样很清楚地区分了加厚、非加厚底板。

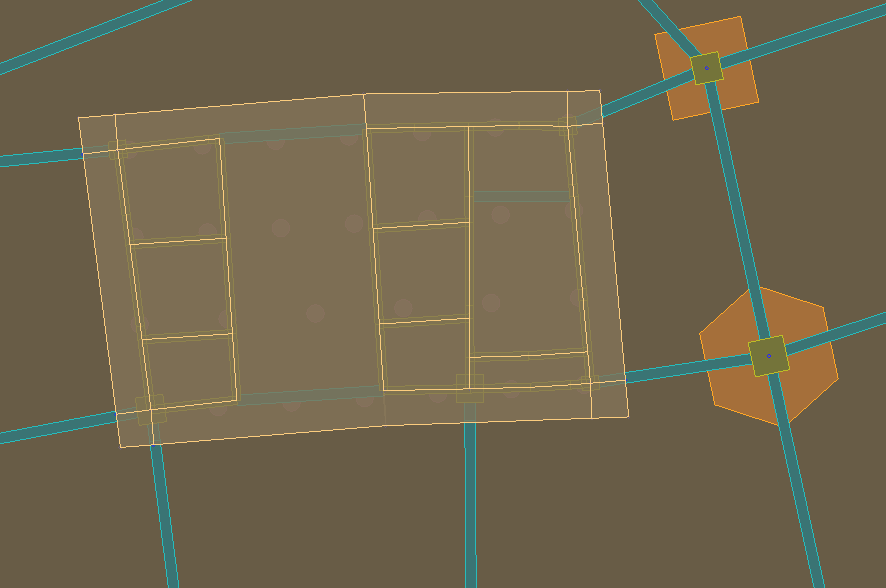

   点击角点输入外偏轮廓线,然后一次性布设底板

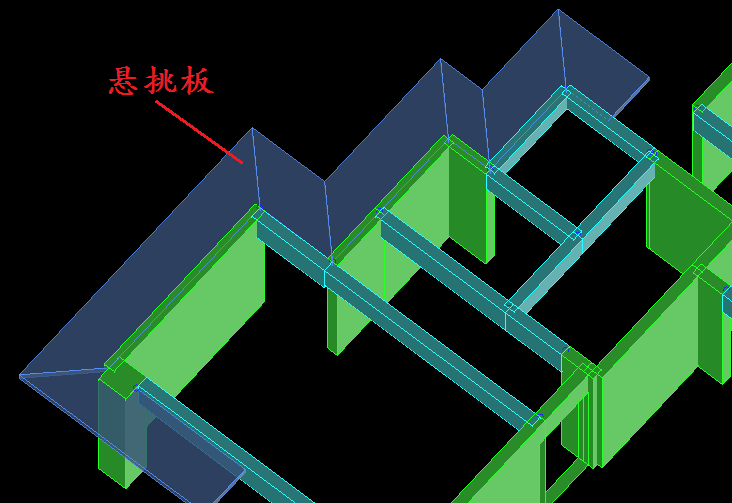

应用3:输入上部楼层的“悬挑板”

    同样,点击已有梁柱、墙的轮廓,输入一定宽度的悬挑板。程序将生成的板壳,放置与“悬挑板-”图层内。
    悬挑板,仅用于导算荷载——将板面的荷载导算到内侧的梁、墙上。悬挑板虽然用板壳(弹板),但并不用板单元细分、并不参与计算。

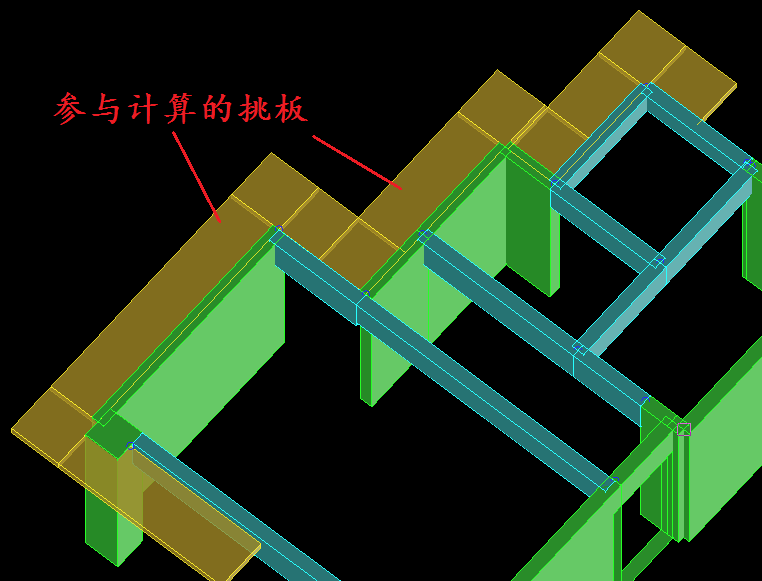

 应用4:输入参与计算的挑板
    选择第三选项“挑板”,则生成参与计算、用板单元细分的板壳。
    注意与导算荷载“悬挑板-”的区别。为了便于网格剖分得到良好的网格,挑板的角部,单独生成小的板壳,且边界与侧边垂直。

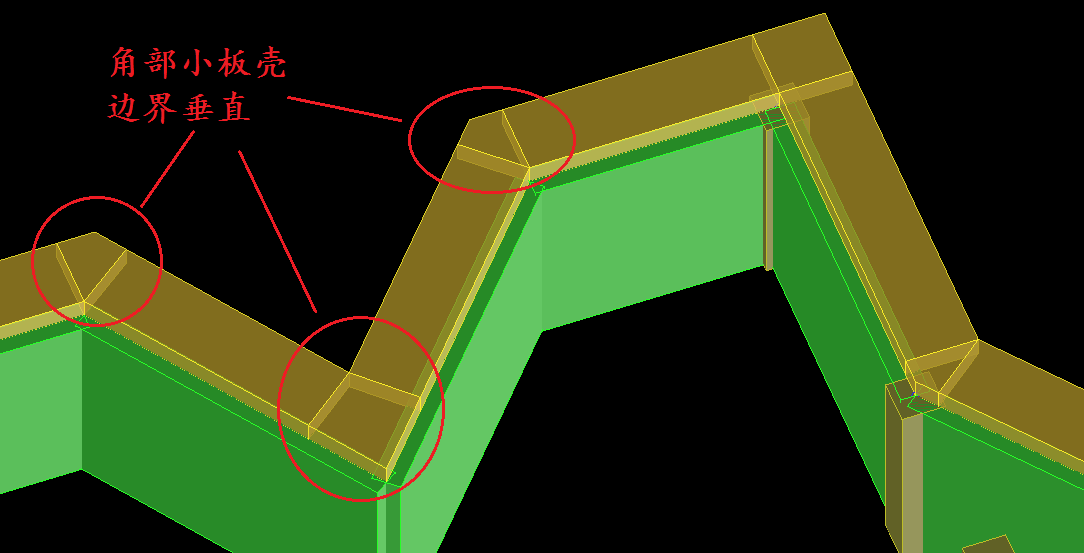

下图折角部位的小板壳,更能体现特点。——角部小板壳,边线与侧边垂直。

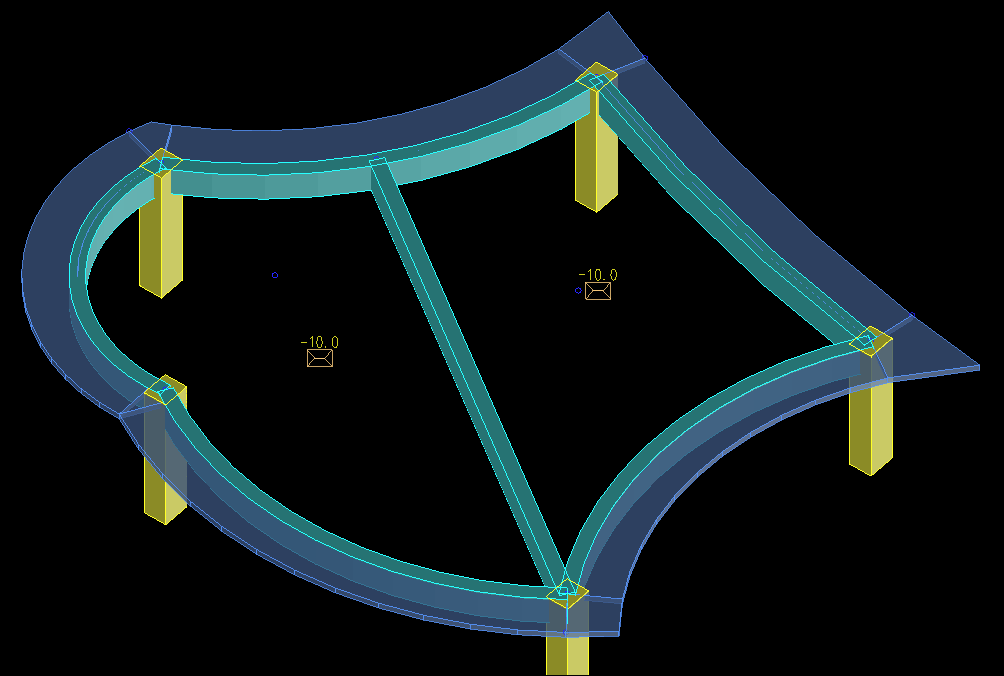

  应用5:复杂圆弧曲边的外延
    对于具有圆弧曲边的图形,按Ctrl键、点击弧中点,即可得到圆弧的外延轮廓。如下图。
