2017版 空心板内模布置,增强“肋梁对齐”,全楼一次操作

日期:2017/3/12


    肋梁对齐是空心板楼盖受力的前提条件,非常重要。空心板楼盖,包括方盒板、肋板,能够按照一块大板受力,前提条件就是肋梁对齐。如果肋梁不能对齐,肋梁端部的负弯矩,将通过暗梁的扭矩传递,空心板的整体刚度,将极大消弱,——实际上已经不能按照宏观等效板计算了。

    JG软件的特别注意肋梁对齐的操作。其它软件没有不强调肋梁对齐,没有相应功能,并不是说不重要,而是他们还没有“意识到肋梁对齐深层的原因”,对空心板楼盖受力认识还很肤浅!
    新版本肋梁对齐功能进一步增强。
    原版本只能选择一个板块块作为对齐母本,这样一次操作,最多只能对齐一条板块,一个工程需要多次操作。

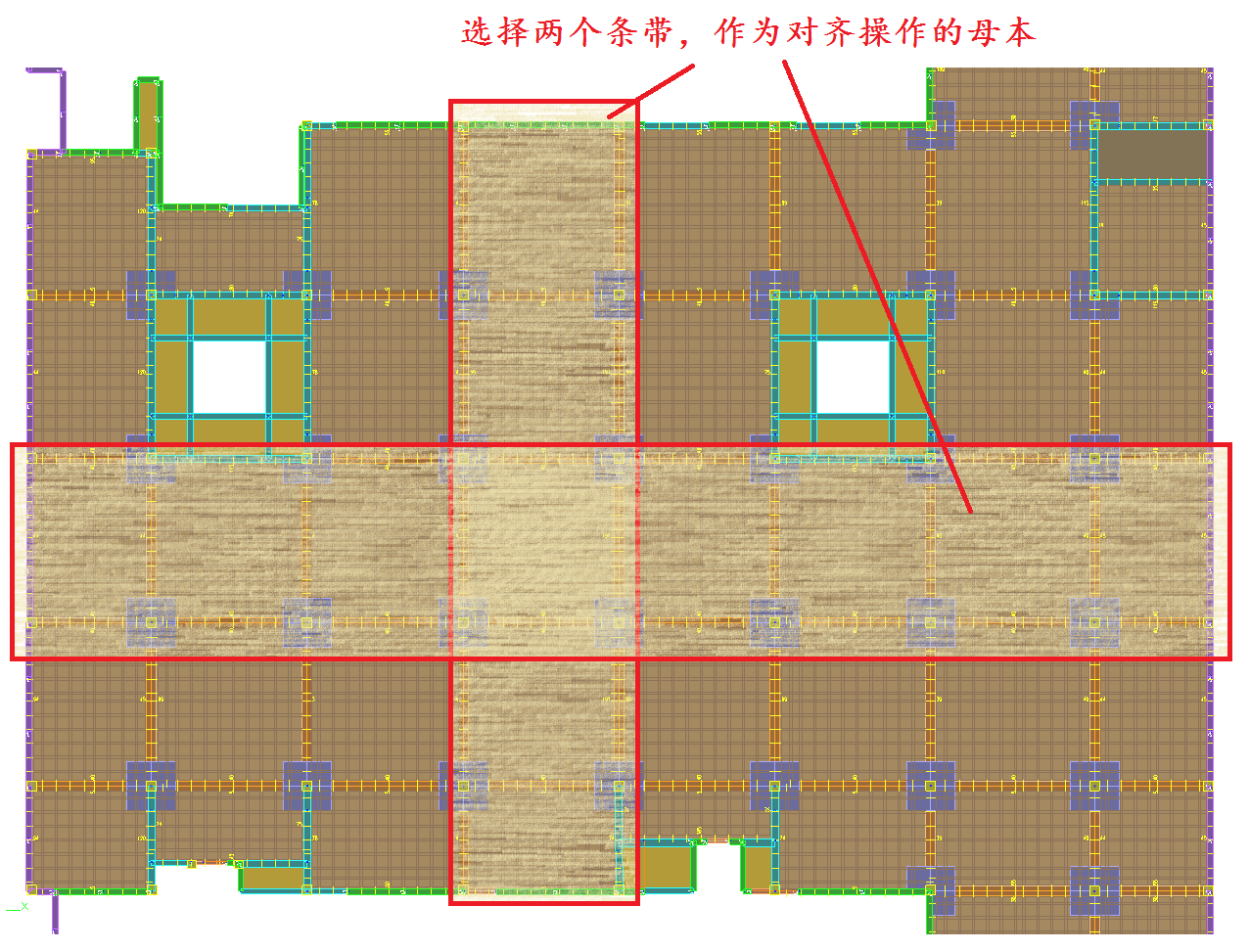

    新版本可以选择多个板块,作为对齐母本。这样一次操作,可以对齐更多的板块,甚至一个工程只需一次操作。如下图所示,同时选择一条通长纵向板块、一条通长横向板块作为母本,整个楼面的所有板块的肋梁对齐,只需一次操作即可完成。
