2017版 规范验算参数,从Archi、Plots挪前处理Prep

日期:2017/3/14

    结构计算参数包含两大类:第一类与力学计算相关的,例如连梁刚度折减、梁柱刚臂、反应谱、风载等等。第二类与规范验算相关,例如抗震等级、框剪地震剪力调整、最小地震剪力系数、薄弱层等等。
    JG软件中,为了减少用户设置参数的工作量,严格区分两类参数。第一类参数在前处理Prep内设置,完全由用户设定。第二类参数,在Archi、Plots等后处理设定。第二类参数在后处理设定有极大的好处是,程序可以自动判定大部分规范参数,例如结构类型、抗震等级、框剪地震剪力系数等,Archi内即可自动依据规范调整——相当于人工查表,除非特别要求,几乎不需要修改。——多年来,JG用户几乎也习惯了这样,常规工程直接点击即可,根本不需要干预!
    但后处理设置计算参数,导致一个问题,即数据的存储管理。往往结构变动后,需要重新设置。
    为解决该问题,JG新版将Archi针对梁柱、墙的验算参数,Plots内针对板的验算参数,统一挪到前处理。除在Prep设置外,Archi、Plots也可以即时设置。前后处理设置的计算参数,单独形成一个"_Pre.EL"文件。不同模块的参数调整完全同步,在Prep内的参数调整,Archi内即时改变。
    JG新版依然保留原有特色。Archi内仍保留自动检测验算参数的功能。对于新工程,或用户已经设定参数,均可以自动检测。

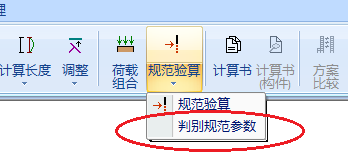

Archi自动检测规范参数

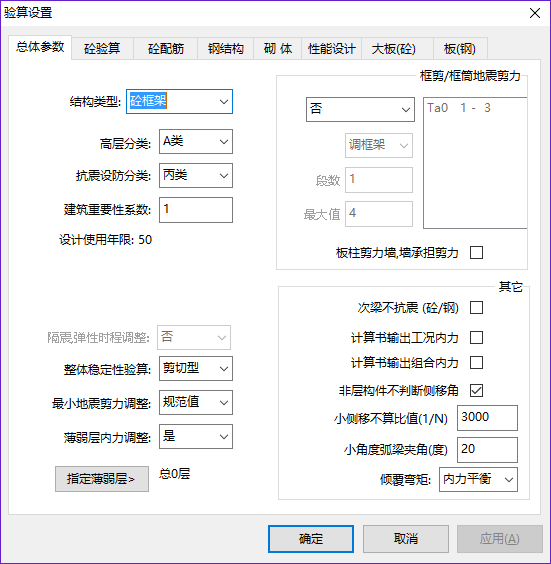

Prep设置全部规范参数

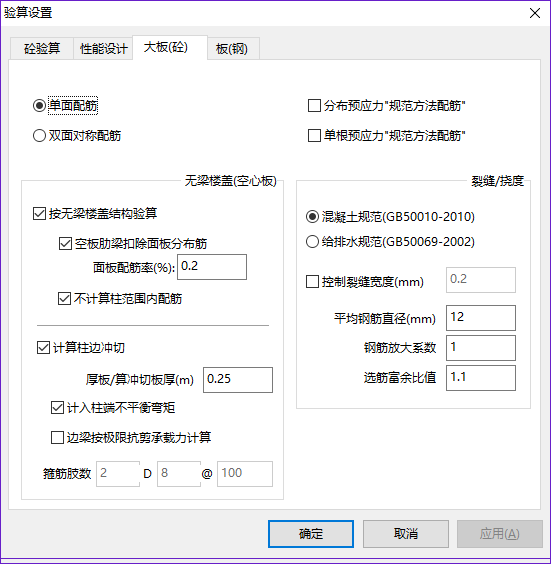

Archi同步设置梁柱、墙规范参数                                  Plots同步设置大板验算规范参数
