JG-STRAT时间过程实现纤维模型非线性计算

日期:2019/1/3


JG-STRAT对全部计算元素,单元、组合截面、荷载、边界约束、材料等,设置时间属性,进行变结构、变荷载全过程模拟计算。最简单的应用是“分层结构”模拟施工、沉降后浇带计算,在JG软件中都是通过程序内部调用时间过程计算实现。

JG V2017在时间过程计算中包含纤维模型,是复杂的全过程计算中能包含材料非线性过程。

在结构防倒塌设计中,需要拆卸部分主要受力构件检验是否仍具备承载能力。拆卸部分构件的通过时间过程计算实现。被拆卸构件内力释放、转移到相邻构件,结构内部重分布,部分构件内力急剧增大、可能导致材料屈服。JG时间过程包含纤维模型、材料非线性,能真实反映部分构件屈服后的内力重分布真实情况,模拟结果更真实。

再如,考虑结构中的意外、特殊的荷载,可以定义常规恒、活荷载及其他荷载的时间属性,确定先后顺序,然后依次加载,考察结构是否材料屈服、以及屈服后性能。

在钢结构实现直接设计方法之后,混凝土结构的直接设计方法——针对全部荷载组合设计值的非线性计算——也是必然趋势。JG时间过程的非线性,直接就可以做到这点。

JG软件大震分析、几何稳定分析、时间过程中的材料非线性、几何非线性,融合贯通,提供强大的非线性模拟计算能力。


image.png       image.png

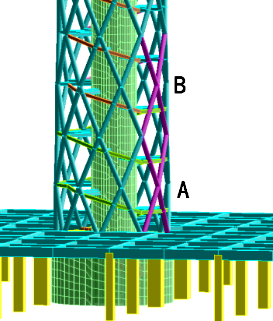

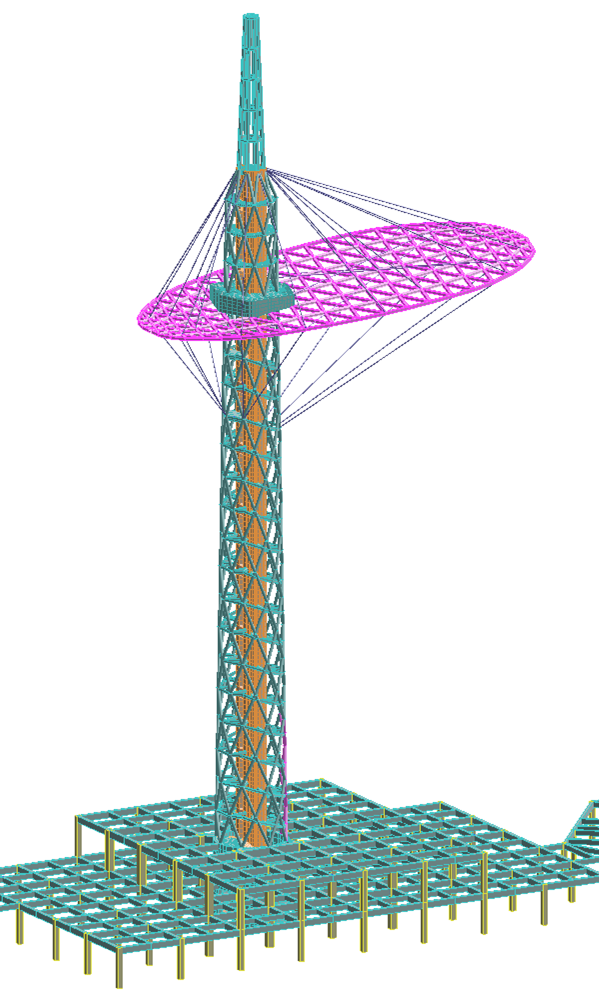

    高耸结构                拆卸关键构件防倒塌分析

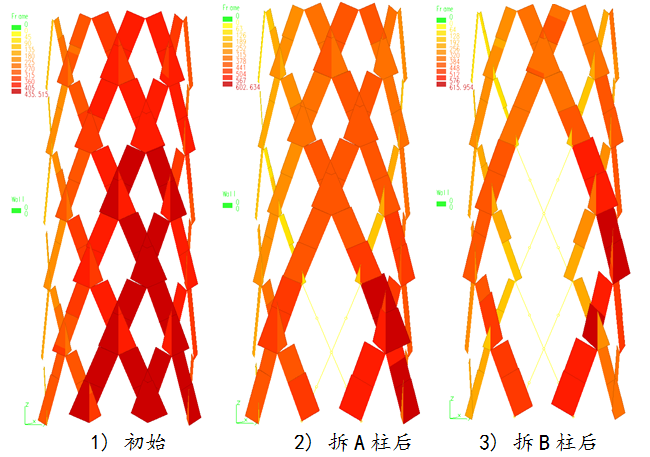

非线性内力重分布过程(拆卸构件内力为0)

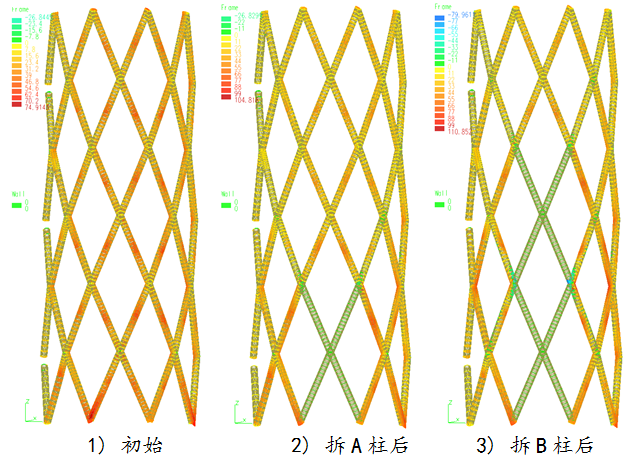

纤维应力非线性变化过程(拆卸构件应力为0)
