V2017.2 新增张弦索功能

日期:2019/11/10

V2017.2 新增张弦索功能



1、Prep建模

弦索建模很简单。仍用普通梁单元,放专用“弦索-”图层内,程序即识别为弦索。

弦索一般需要施加预拉力。但预拉力不是必须参数。

对于本身为曲线的悬链索,输入找形后的几何形状。将曲线细分,用多段直线模拟。


2、Strat弦索张拉过程迭代

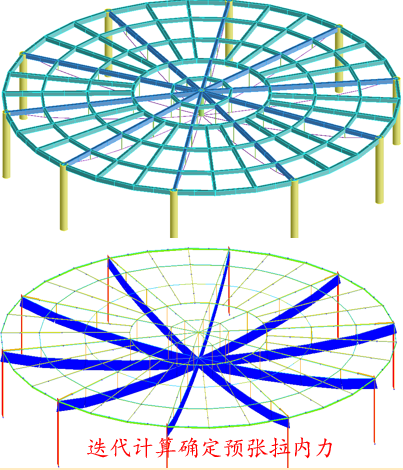

如弦索作用有预拉力、且拉力设为“最终值”,在各项计算之前将进行张拉过程迭代。


3、Strat弦索线性计算

常规静力、地震反应谱及弹性时程分析中,张弦索以预加拉力作为轴力,


5、Strat弦索动力分析

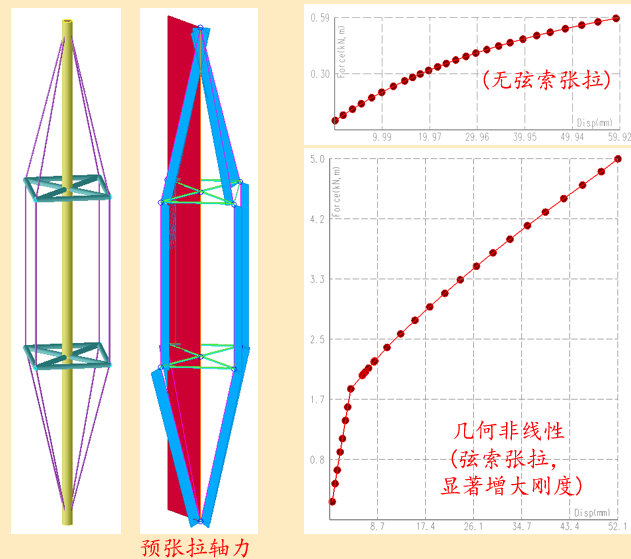

弦索预加拉力,会增大弦索的刚度,包括轴向刚度、侧向刚度。

对于弦索桁架,预加拉力的侧向刚度,将减少桁架的侧向振动,避免侧向局部振型。

地震反应谱、弹性时程分析中,以预加拉力作为轴力。

弹塑性时程和Pushover分析中,以弦索真实轴力(预加轴力+加载轴力),动态更新弦索的张拉刚度。


4、Strat弦索几何非线性计算

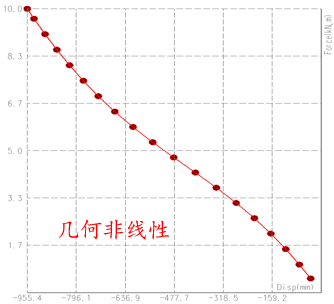

弦索属于柔性结构。在最初的找形基础上,承担荷载仍产生较大变形,一般需进行几何非线性计算,确定其恒、活载下的受力和变形。

Strat几何稳定、直接分析、屈曲模态等计算,均包含张弦索的几何大变形受力和变形。在计算过程中得到大变形下的弦索真实轴力(预加轴力+加载轴力),动态更新弦索的张拉刚度。


6、Strat弦索,材料非线性计算

将弦索单元在Plots内进行纤维细分,即可考虑弦索的材料非线性性能。

在计算过程中,如果弦索材料屈服,将采用屈服后的刚度。

材料非线性计算过程中,以弦索真实轴力(预加轴力+加载轴力),动态更新弦索的张拉刚度。
