佳构STRAT软件(JG-STRAT)发布 V2022版本。主要新增、更新功能如下：

一、核心求解器、高速计算

1、实现稀疏存储LDLT直接求解器多核并行。这是国内首次研发成功第三代核心求解器(早期一维变带宽存储、2000年代稀疏存储、2020年代多核并行)，利用业已普及的多核CPU，使工程核心求解达到数倍增速。实测表明，JG第三代求解器与国外Padiso、ABAQUS等知名求解器处于同一层级(部分情况甚至更优)，且硬件要求更低、适应性更强(具备小内存解超大工程能力)。JG第三代求解器作为最基础、核心技术，对我国工程软件的自主发展具有重要意义。

2、高级矩阵优化算法进一步优化、实现多核并行，大工程速度加倍，使这一JG特有的优势技术更加实用化。

3、计算Strat模块系统优化，充分利用当前大内存、64位系统等条件，结合多核并行LDLT求解器，使JG整体速度加快一倍以上，继续保持国外最快软件的技术地位、提高工程处理效率！

二、精确建模

4、历时一年多，实现“轮廓碰撞连接”重要功能——建筑结构建模的重要进展。使工程有限元软件摆脱“节点+轴线”的传统模式，进入“基于轮廓建模、节点+轴线自动管理”的新阶段(BIM模式)。轮廓碰撞连接是“精确建模”的技术基础。

5、CAD衬图对图功能进一步扩展。

 1) 特有的一键对图增加“移节点、设偏心”选项，使柱墙对图后不错位、水平梁少设偏心，更符合实际需要。

 2) 增加“边对齐、轴对齐”功能及相应“移节点、设偏心”选项，建筑草图仍能做到准确建模。

 3) 增加“选点”对图功能，突破CAD图形限制，任意两点连线对图，更加灵活适用。

 4) 结合三维图形机制，一次性整体移动、旋转轴网且梁格保持不变。

JG特有的、系列完备的CAD衬图对图功能，直接实现 “精确建模”，可以达到如下效果：

     a) 直接基于建筑草图建模，省略模板环节；

     b) 所建模型是完全准确的，算完即可出图；

     c) 建筑方案调整时，可以方便快速调整结构；

     d) 计算模型真实、计算更准确。(0.5m端部偏心使计算内力偏差巨大)；

实用表明，在CAD衬图对图基础上精确建模，能成倍提高设计效率、缩短设计周期。

6、更新完善BIM/Ifc接口，做到导入导出不失真。“精确建模”使结构模型导入Revit与建筑比对具有实际意义(模型不准确比对无意义)；“轮廓碰撞连接”使Revit导出模型真正实际能用(如节点不连接无法计算)。

7、弧梁的轮廓碰撞连接，及相应CAD衬图对图功能。

8、软件系统、全面更新以适应“精确建模”要求。精确建模所形成的偏心刚臂，使梁柱由直线变折线，使墙板由平面变折面，软件所有模块和环节，均需相应调整。如前处理建模环节的图形选取、交点分图、拉伸延伸、水平偏心、荷载导算、网格剖分等；力学计算环节的有限元单元；规范验算的环节的构件合并、特殊构件判断，以及强柱弱梁、强剪弱弯内力调整；施工图环节的连续梁判断、墙暗柱处理、钢筋截断、锚固长度。——涉及庞大工作量的所有细节深度调整。

三、新规范更新

9、完成《工程结构通用规范》、《地基通用规范》、《抗震通用规范》等2021系列通用规范的条文更新。

10、完成《建筑隔震设计标准GB/T51408-2021》开发工作。在JG已有包含隔震的大震时程功能基础上，增加如下功能：

1) 完善JG特有的针对减隔震结构的“局部弹塑性”时程分析，比大震快数十倍，且本身为精确算法、精度优于FNA。

2) 根据隔标要求，自动计算多遇/设防/罕遇/极罕遇以及“设防对照”等5种反应谱计算，包含支座大位移二阶效应。得到内力和位移、并全部单独图形显示，便于校核。

3) 各类反应谱自动迭代附加阻尼和综合阻尼。

4) 可以读取时程计算内力，进行构件性能设计。

5) 自动判断底部剪力比0.5限值、确定上部结构多遇/设防地震验算标准。

6) 自动判断“直接支撑、关键、重要竖直水平”构件、小/中/大/极震验算标准和适用公式。

7) 将《隔标》方法与一般抗震性能设计标准融合，采用同一体系，便于理解和使用。

8) 验算橡胶支座轴压、风剪及地震侧移，判断超限，小/中/大/极震及包络值均输出。隔座设计并绘详图。

9) 整个过程高度集成，流程清晰，绝大多数程序自动判断，需人工干预很少。

四、施工图

11、佳构V2017施工图功能受到广泛欢迎，被认为是当前最好的施工图软件。

1) 规范实现最严密完备。如真实实现“梁端顶筋平段³0.4L_abE、梁筋直径£柱宽/20”这些生僻的规定，真正实现短墙(h_w/b_w£4)暗柱“纵筋端部集中”、与规范计算要求严格匹配。

2) 图纸深度超标准图集。如柱内外箍分设、墙暗柱次要部位设构造筋、墙暗柱全楼编号等。

3) 满足各院差别化的设计习惯。JG糅合了很多大院的设计要求，所有梁柱墙板、纵箍筋各种细节均可设定——是“设计习惯做法大全”。并且程序合理组织，大量选项合理排布、使用方便。

4) 提供全局性、机制性选项。例如梁选筋“一类、两类(两级)、两类、最优”选项，梁选筋高宽分组，梁通长筋受拉搭接，柱纵筋上下一致，墙“全楼编号、标准层”编号，柱“全楼归并、柱段归并”，等等。这些选项提供不同的出图方式，相当于多套软件(其他软件多局部选项)。

5) 实现一键快速成图、老图兼容导入、大工程分图、整个工程图纸包、无穷Undo/Redo等开发难度高、但工程急需的先进功能。

 JG施工图摆脱此前“软件初步出图、大量人工修改”的模式，在“选筋优化、图面质量”两方面，已经做到比人工强。能节省大量工作量、缩短出图时间。

 在此前积累基础上，V2022继续深化施工图功能：

1)   经过海量工程磨合，排除潜在漏洞，通过审图软件的校核。

2)  实现施工图详图梁柱墙轮廓的节点捕捉功能。

3)  实现导入建筑轴网、按建筑轴网出图的功能。梁柱墙的定位标注实用化，不需后期补充调整。

4)  增加墙暗柱嵌固层下伸的功能。该功能需要综合考虑上下层的暗柱关系，研发难度较大、但实际非常有用。

5)  多塔结构在原有整体出图基础上，增加各分塔单独出图功能。

6)  嵌固层下柱配筋不小于上柱的1.1倍。

7)  完善部分不设计的功能，分界处墙暗柱、梁配筋、板配筋保持完整。

8)  增加柱纵筋、箍筋高宽分组(含墙端柱)功能。

9)  柱选筋，在原有“箍筋等距”基础上，增加“纵筋等距”模式。

10)在柱纵筋分排基础上，对墙暗柱、墙端柱实现纵筋分排。

11)梁施工图，增加实配钢筋的超配系数，便于校核。

12)其他多达几十项新增或更新功能。(详见strat.cn研发动态)

五、多高层、通用功能

12、延续V2017多高层战略。

1) 增加多塔系列功能。前处理自动判断多塔，简化原有多塔设置要求，自动判断多塔底盘。进行多塔包络计算、设计，直接显示各分塔振型、内力，计算报告内直接包含分塔信息。——JG多塔包络功能已经优于传统软件。

2) 增加边框梁(框架梁贯穿墙)系列功能，建模、设计及施工图均相应调整。

3) 增加楼梯系列功能，自动判断楼梯构件、楼梯周边支承框架，按规范设定、及用户设定参数调整内力，绘制施工图。

4) 性能设计糅合《隔标》规定，统一为“E弹性、Kv屈服承载(1.0Ev)、K屈服承载、Kp屈服承载(As增强)或剪切面积控制”等4类验算标准。

5) 增加连梁交叉斜筋计算及相应Design施工图绘制。

6) 更新主次梁判断、特殊构件判别、强柱弱梁/强剪弱弯调整。

7) 增加指定一类构件、或单个构件钢筋强度等级的功能，Design施工图区分钢筋类型单独编号和分类。

8) 增加针对单个构件定义重要性系数、抗震等级、性能设计标准、墙配筋率的功能。

9) 增加柱帽冲切不足附加钢筋功能，及附加钢筋外侧补充冲切。

13、通用功能进一步增强

1) 生成计算Sta文件速度加快。Sta采用二进制文件，后处理读取速度更快、容错性更好。Sta实现版本兼容。

2) 计算Sta功能扩充，糅合了此前Sys、ASta、APga、Abase等近10种文件功能。V2022前处理仅生成Sta一个文件，可以与Pre文件一起存档、分发。

3) 三维图形机制进一步完善。Ctrl+中键拖动、图形旋转即可实现平面、三维图形切换。平面、三维切换视口不变。增加Ctrl+Q、Ctrl+W等视图Undo/Redo功能。

4) 变截面梁柱增加变长度机制，各段分设定长、变长，可通过高宽增量设置变截面。

5) 水平偏心、三维偏心增加“删除、删除(轮廓不变)“选项，三维偏心可直接连线设置。

6) 网格荷载增加“蒙皮”功能，增加针对高差梁导荷，加强容错性容许梁宽偏差。

7) 增加Tab键功能，在两类图形间快速切换——极好的使用体验。

8) 荷载组合加强。

9) 其他数十项功能更新。(详见strat.cn研发动态)

六、计算及高端分析

14、活载不利计算深度更新。采用创新的“跳格法”，速度加快4~30倍。JG针对全楼模型活载不利计算，处理效果优于其他软件的分层不利计算。

15、材料非线性(大震弹塑性时程)进一步优化加卸载本构，使高屈服状态下滞回曲线更加稳定。

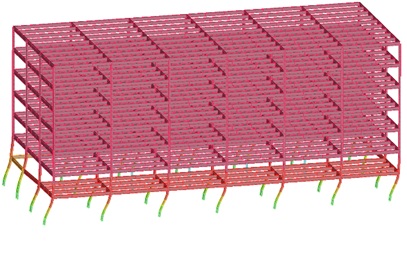

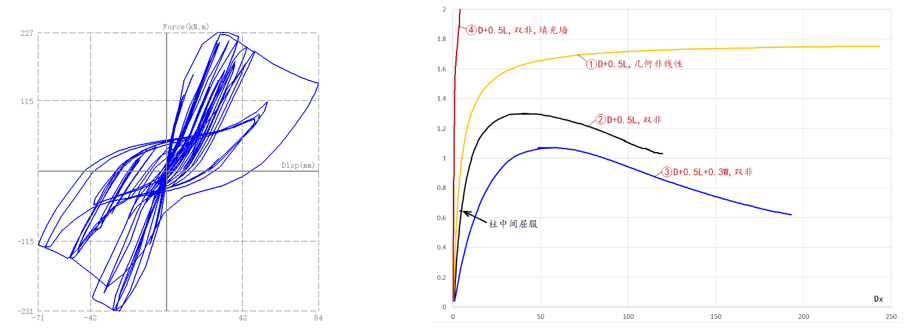

           混凝土滞回曲线                           钢框架双非加载模拟倒塌

16、几何非线性(大变形、双非)，改进算法、优化进程、加快收敛，使实际钢框架工程静力双非加载得到完美下降段、模拟真实倒塌过程。

17、增加大震时程计算自动选波功能。Plots增加频谱图形显示，可以任意缩放方便截图。Plots图表优化，达到Excel图表效果，可以直接截图使用。
