网架,网壳,空间钢构架   WANG JIA KONG JIAN GANG GOU JIA

抛物线形空间网架

该工程为大型仓库。上部结构为抛物线形空间网架,下部为混凝土剪力墙式挡墙。除常规重力恒活荷载、风荷载、地震荷载外,还需计算挡墙的侧向堆载的侧压力、网架上两侧边不均匀积灰荷载、及网架风吸力。
用一般设计情况下,可能上部用网架专用软件设计,下部用一般结构软件设计。在设计上部网架时,挡墙简化为网架支左的水平弹簧。这存在很大的误差。
抛物线形空间网架
抛物线形空间网架

椭球面网架


该结构为小角度椭球面双层网架。利用STRAT三维图形功能,能有效处理这种特殊的空间结构的建模、计算,以及优化处理。

椭球面网架
椭球面网架

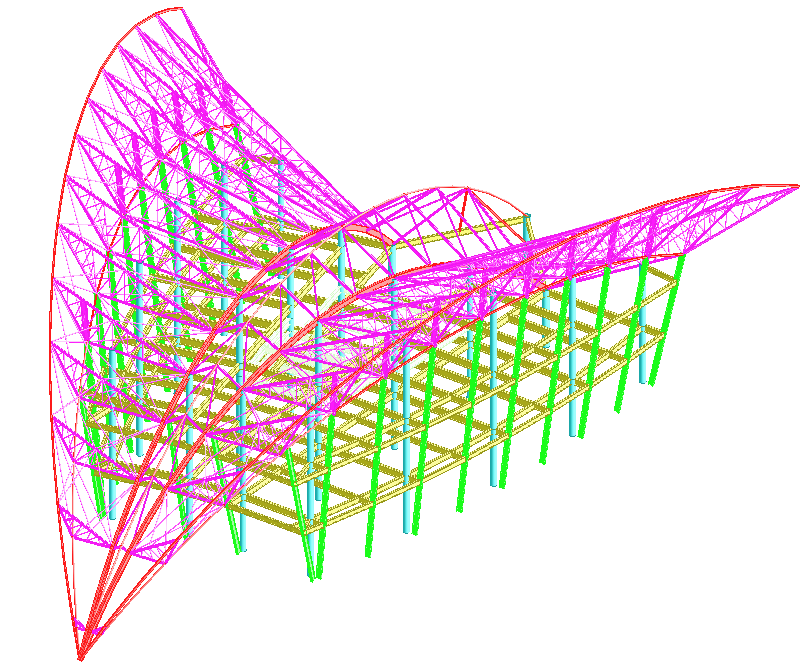

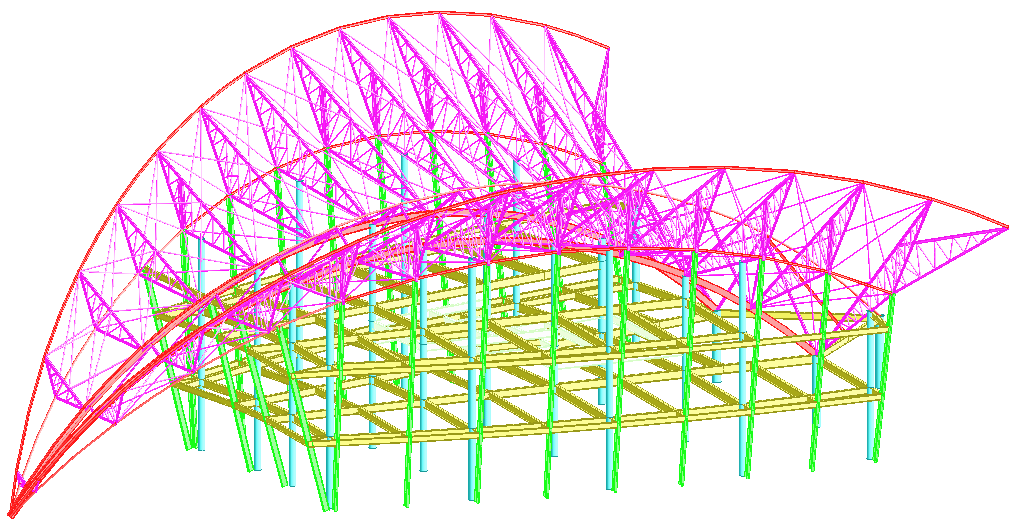

空间玻璃幕墙钢架


为附着于主体结构上的玻璃幕墙钢结构,立面呈圆弧状。其竖向、水平向承重构件均为钢管桁架。该结构特殊性在于,其中竖向桁架呈圆弧状,而水平桁架平面与竖直圆弧垂直相交,各水平桁架的倾角从顶到底渐变。中间还有二层楼面,为支撑与钢架上的型钢辆(图中绿色部分)。
利用STRAT强大的三维图形功能,半天时间即完成建模。
对这种特殊的曲面,利用STRAT强大的荷载处理功能,能很方便的导算曲面重力荷载、风荷载。
空间玻璃幕墙钢架
空间玻璃幕墙钢架

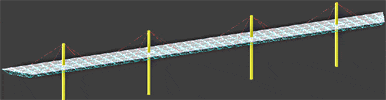

拉索网架


该工程为拉索网架,STRAT同时计算网架、拉索、支撑柱、网架屋面板。

拉索网架
拉索网架

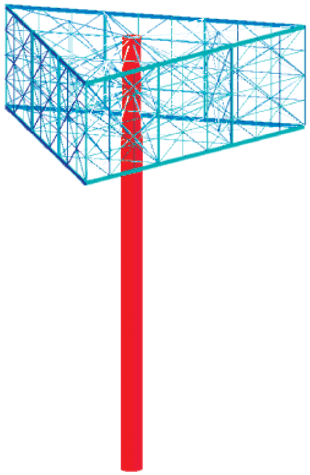

钢结构广告牌
钢结构广告牌

钢结构广告牌


  立于两幢建筑之间的大型广告牌。前面只有两个支撑点,后面有四个不等高的支撑点。


这是高达60m的煤矿井架。由竖向钢架为竖向支撑结构。倾斜的为巨型方形钢管斜撑,且方钢管为双向变截面(宽、高同时改变)。此外还有很多附属构件,包括附属平台上的楼板。
煤矿井架
煤矿井架
膜结构钢架
膜结构钢架

膜结构钢架


  这是膜结构中的支撑钢架,为圆弧状三角桁架。计算膜作用下钢架的受力。

......
穹顶结构
穹顶结构

  ::图片实例::

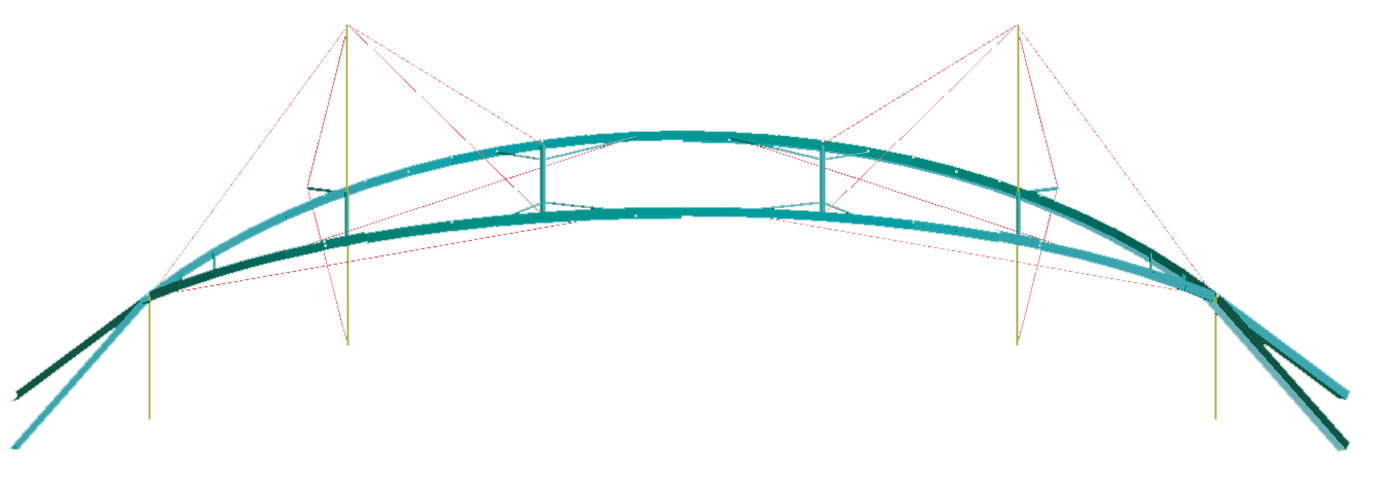

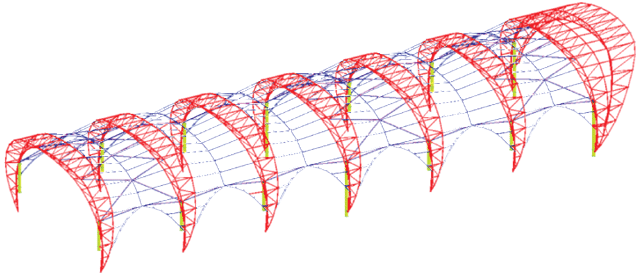

泰安钢结构 钢结构(泰安) 柳石棚-钢构 圆弧钢架 拉索
钢结构(泰安) 钢结构(泰安) 柳石棚-钢构 圆弧钢架 拉索(广东)

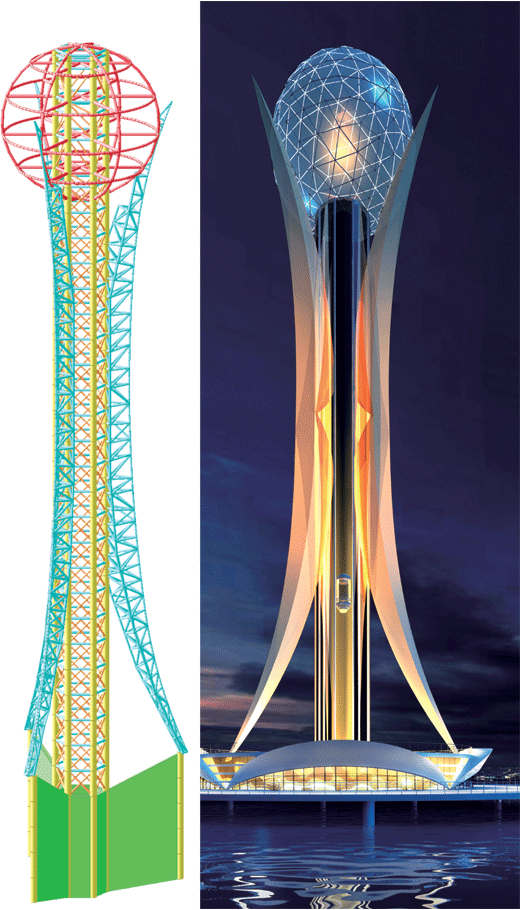

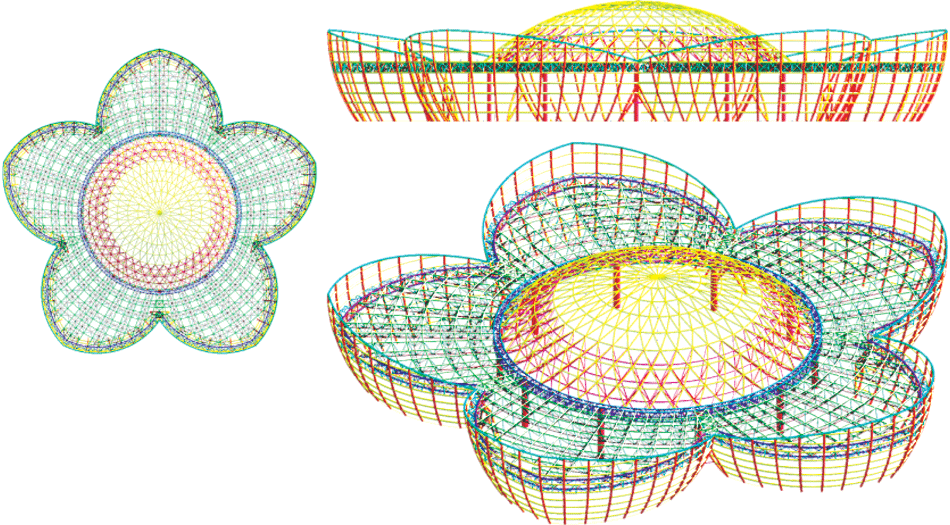

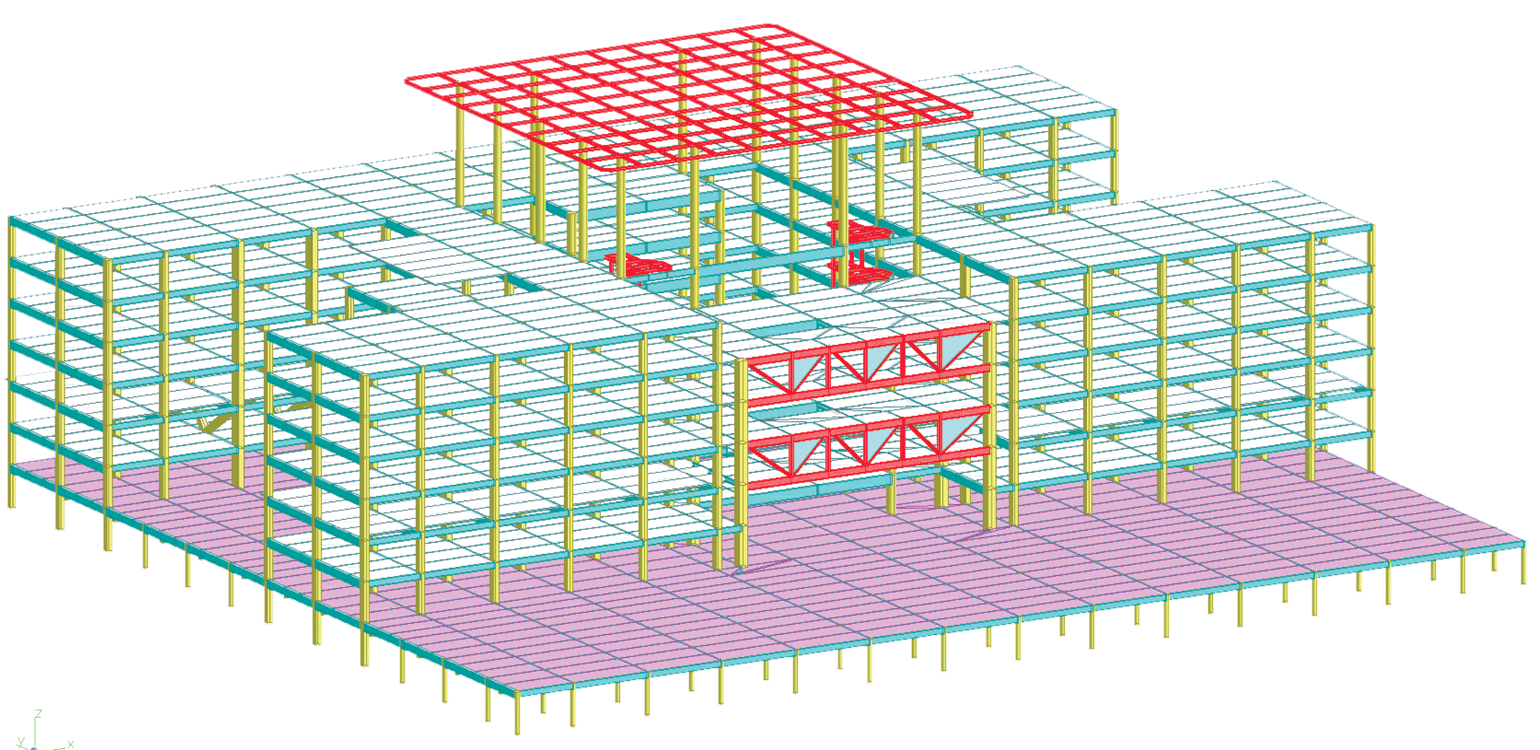

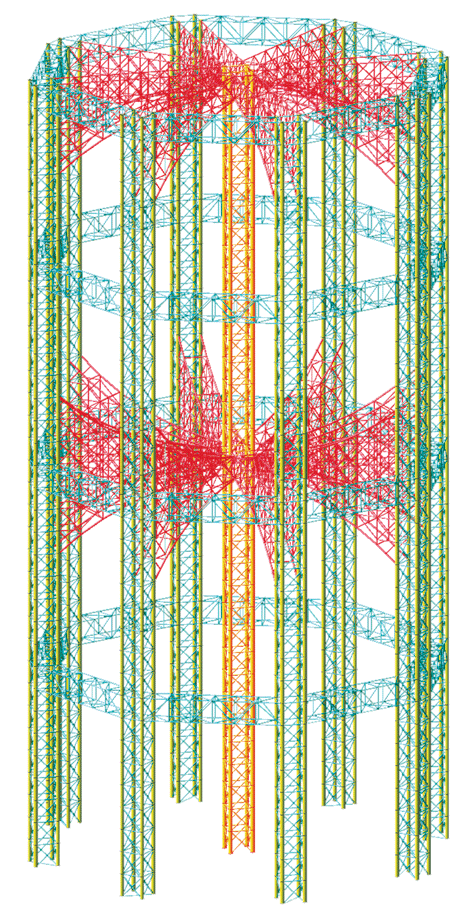

多层框架-钢桁架 展厅 风力电站 风力电站-剖面风力电站-剖面 广告牌 西湖塔
多层框架-钢桁架 展厅 风力电站(广东) 风力电站-剖面(广东) 广告牌 西湖塔
