   您现在的位置:> STRAT软件 > 工程实例 > 多高层砼结构,多高层钢结构,多高层钢-砼结构

多高层砼结构,多高层钢结构,多高层钢-砼结构   DUO GAO CENG GANG HUN JIE GOU

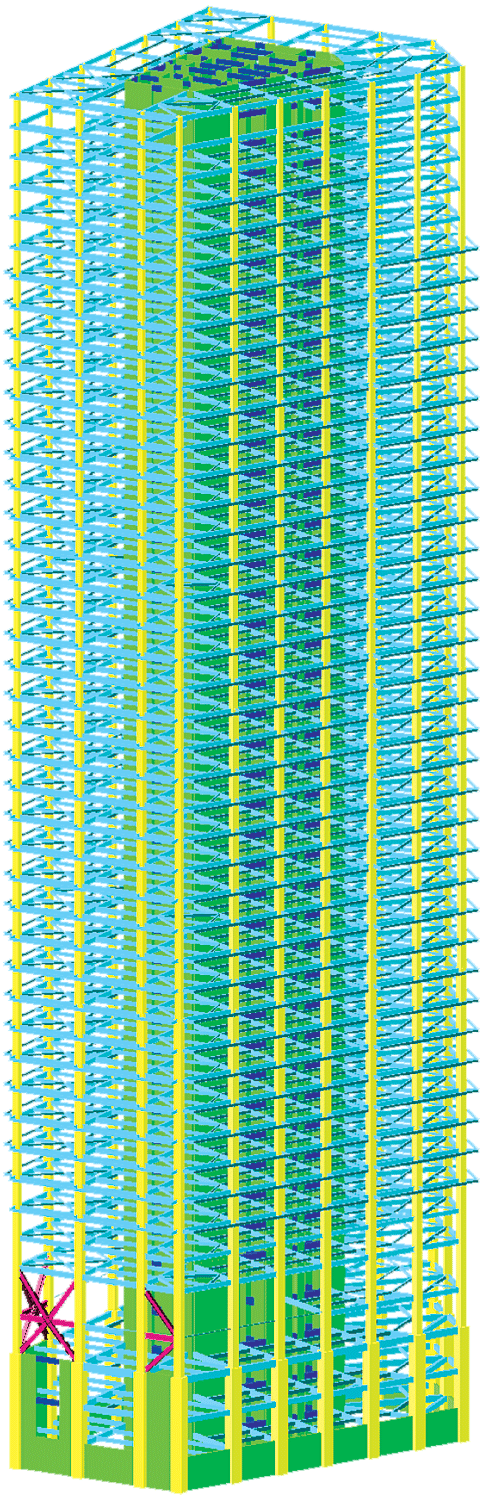

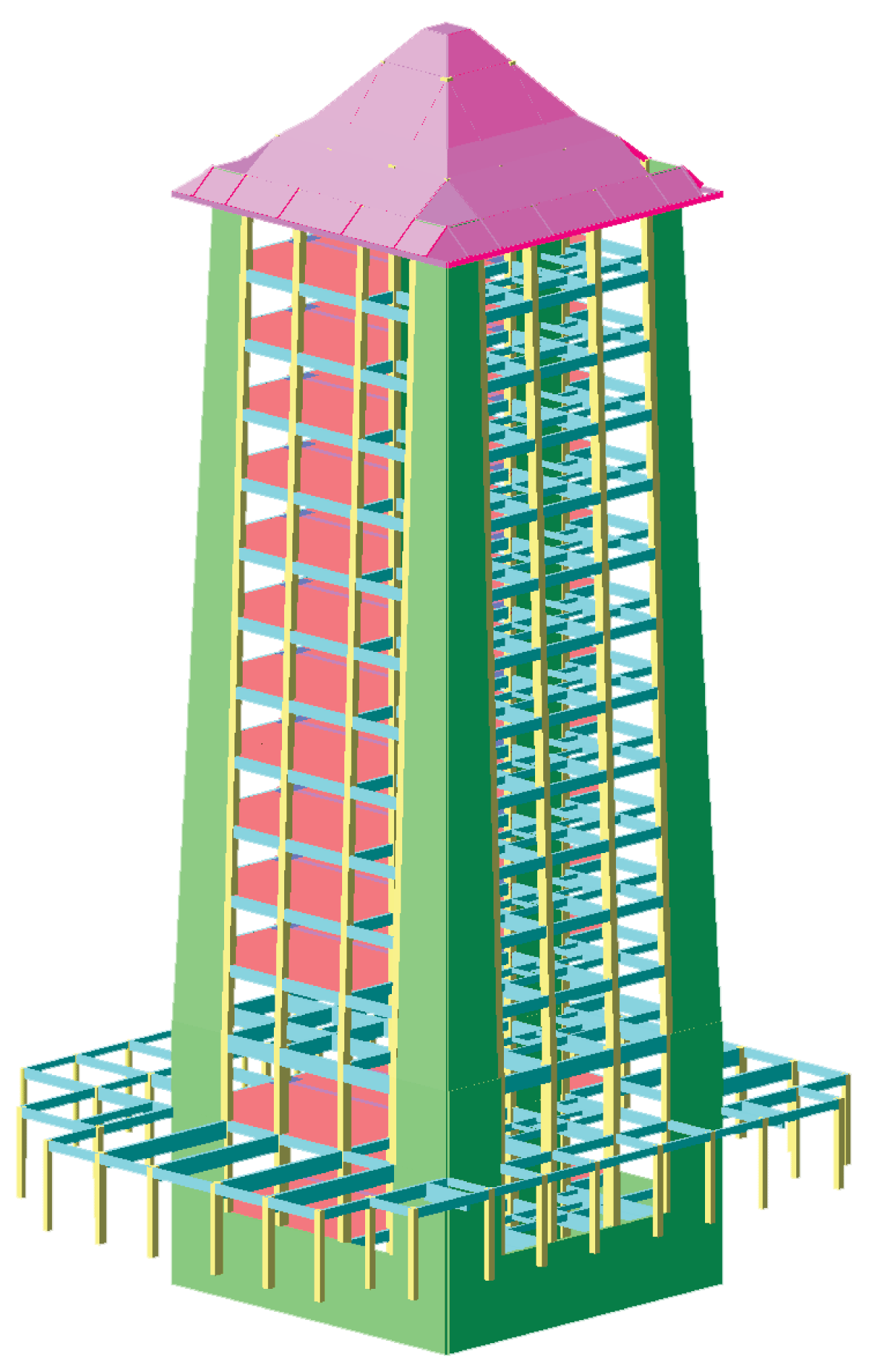

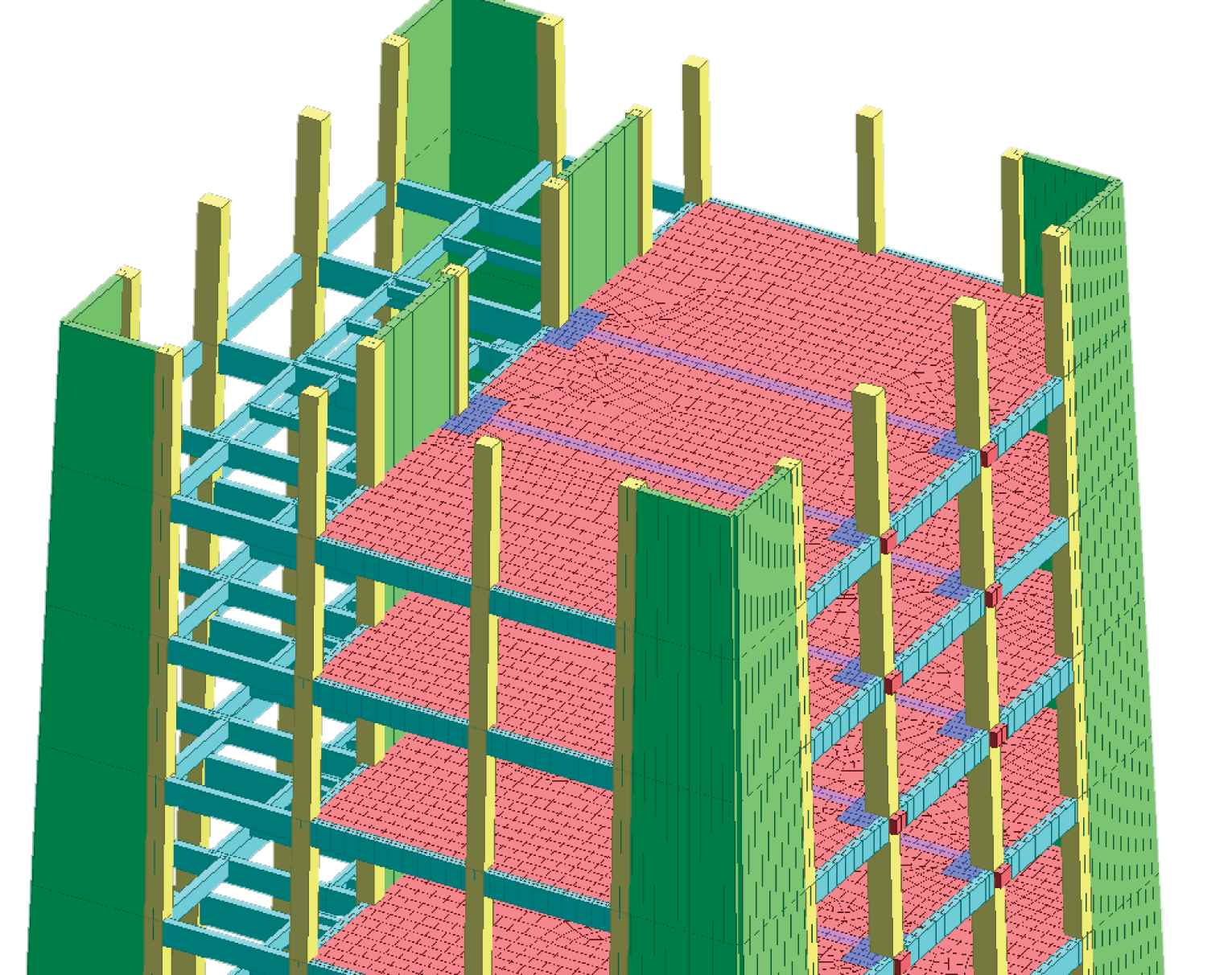

大连国际贸易中心
大连国际贸易中心
大连国际贸易中心

大连国际贸易中心坐落于大连市中心区,地下五层,地上七十八层,建筑物高度325.1m,总建筑面积约28万m2。加上结构顶部的构筑物,其高度仅次于上海金茂大厦,为国内第二高高层建筑。

结构形式采用钢-混凝土混合结构,即钢筋混凝土核心筒,钢管混凝土柱,钢梁。

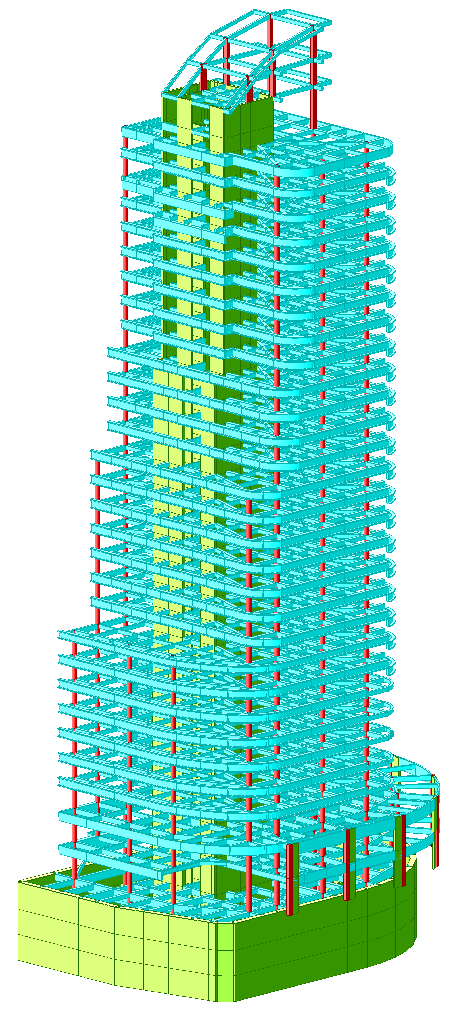

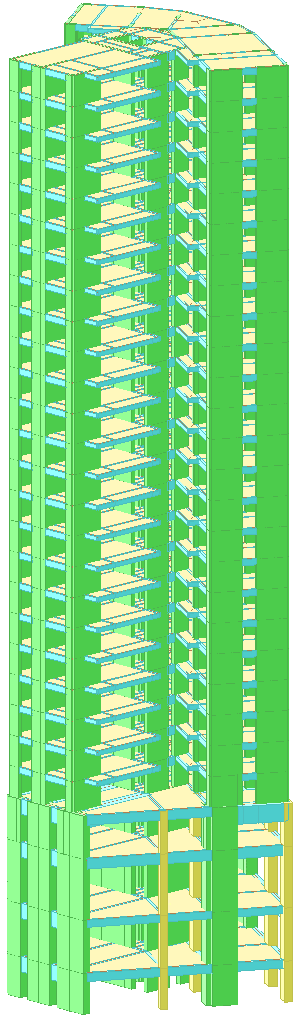

温州世界贸易中心大厦

温州世界贸易中心大厦位于浙江省温州市,地上68层,地下3层,自室外设计标高至屋面层的总高度274.10m。屋顶上部的构筑物高度为70.90m,至构筑物顶点高度为345.00m,混凝土(部分型钢混凝土)结构。

温州世界贸易中心大厦
温州世界贸易中心大厦

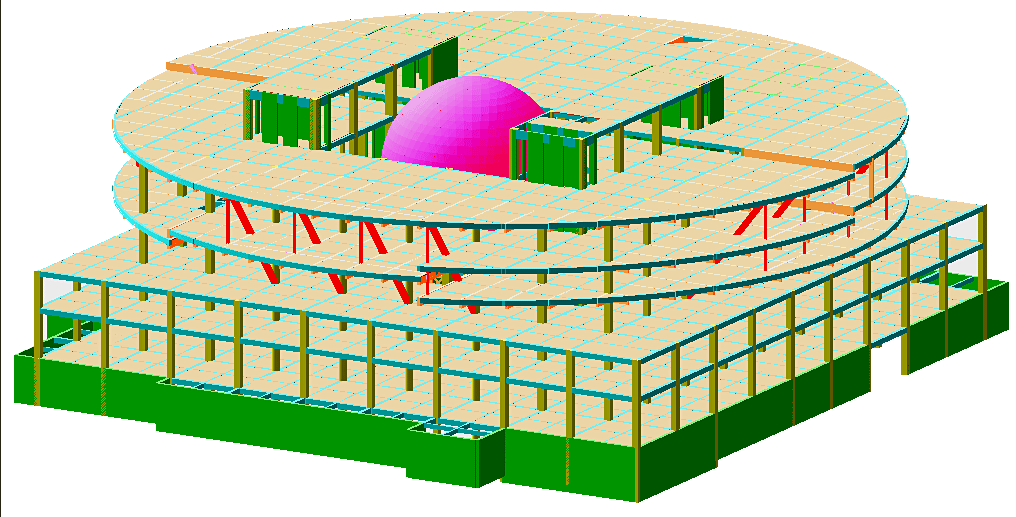

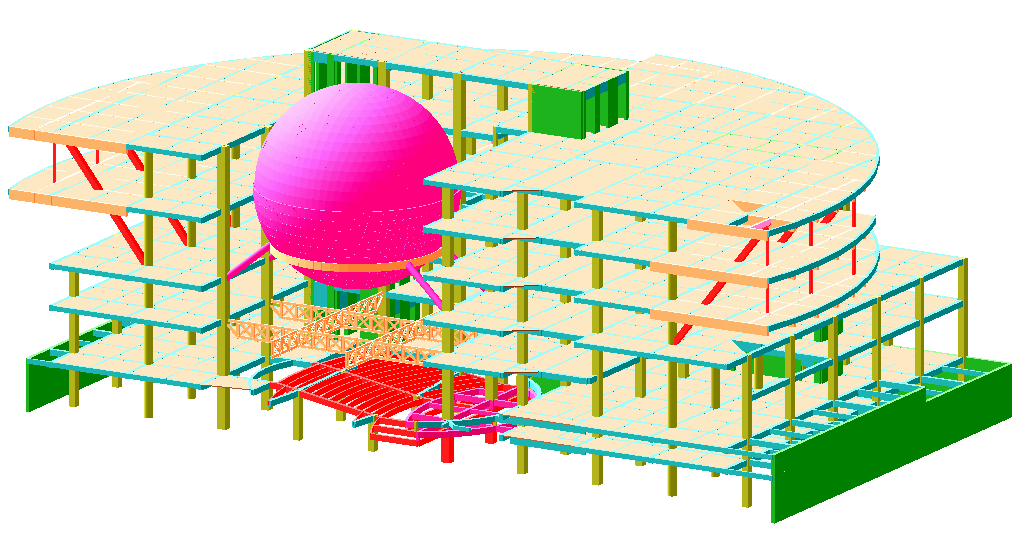

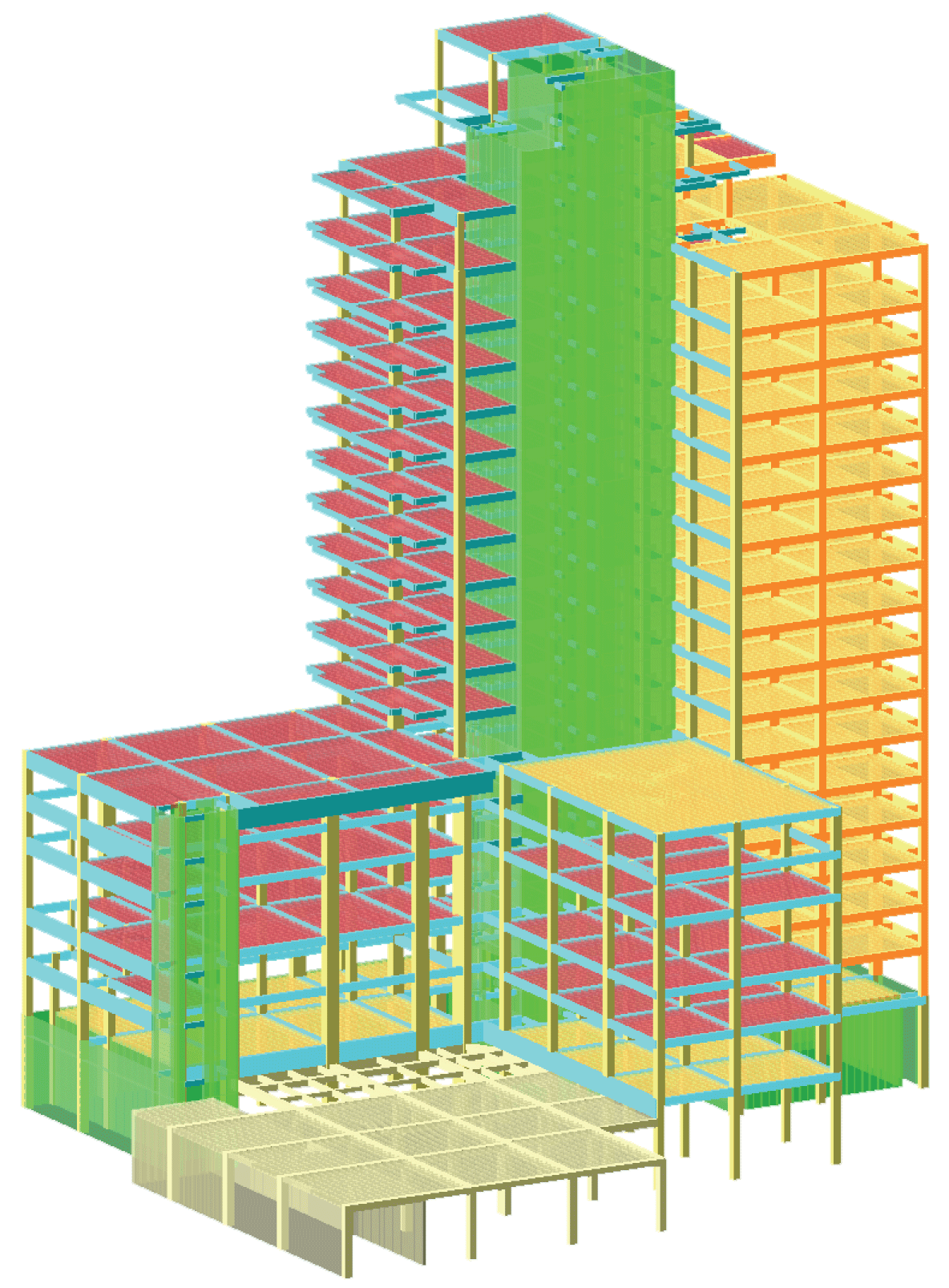

马鞍山市市府广场

马鞍山市市府广场为一大型综合型公共建筑。该建筑由国外设计事务所设计,特别复杂。楼板高低错落,同一建筑楼层,楼面标高多达数十个。多有夹层和空旷中庭,中庭最高处达16m。会议厅地面为倾斜结构,具有空间曲面的挑台。

利用Strat三维图形功能,灵活运用按层平面建模、三维建模,将这种特别复杂的结构,包括按实际布置的楼板,不作任何简化的进行计算。

马鞍山市市府广场
马鞍山市市府广场

同济大学医学院大楼

同济大学医学院大楼位于同济大学校园内,包括地下室计算结构层数14层,为框架-剪力墙结构。该结构在2、3、4层中部开洞,形成两个跨度达21.6m的大跨转换梁,转换层以上仍存在9层结构。转换梁设计为预应力梁。

结构计算的复杂性在于:
  1、大跨度转换梁存在竖向振动的可能,需计算竖向振型,在构件设计时需考虑竖向地震作用;
  2、预应力在非预应力构件中产生内力,非预应力构件的验算需考虑预应力次生内力的影响。
同济大学医学院大楼
同济大学医学院大楼
(同济设计院设计)

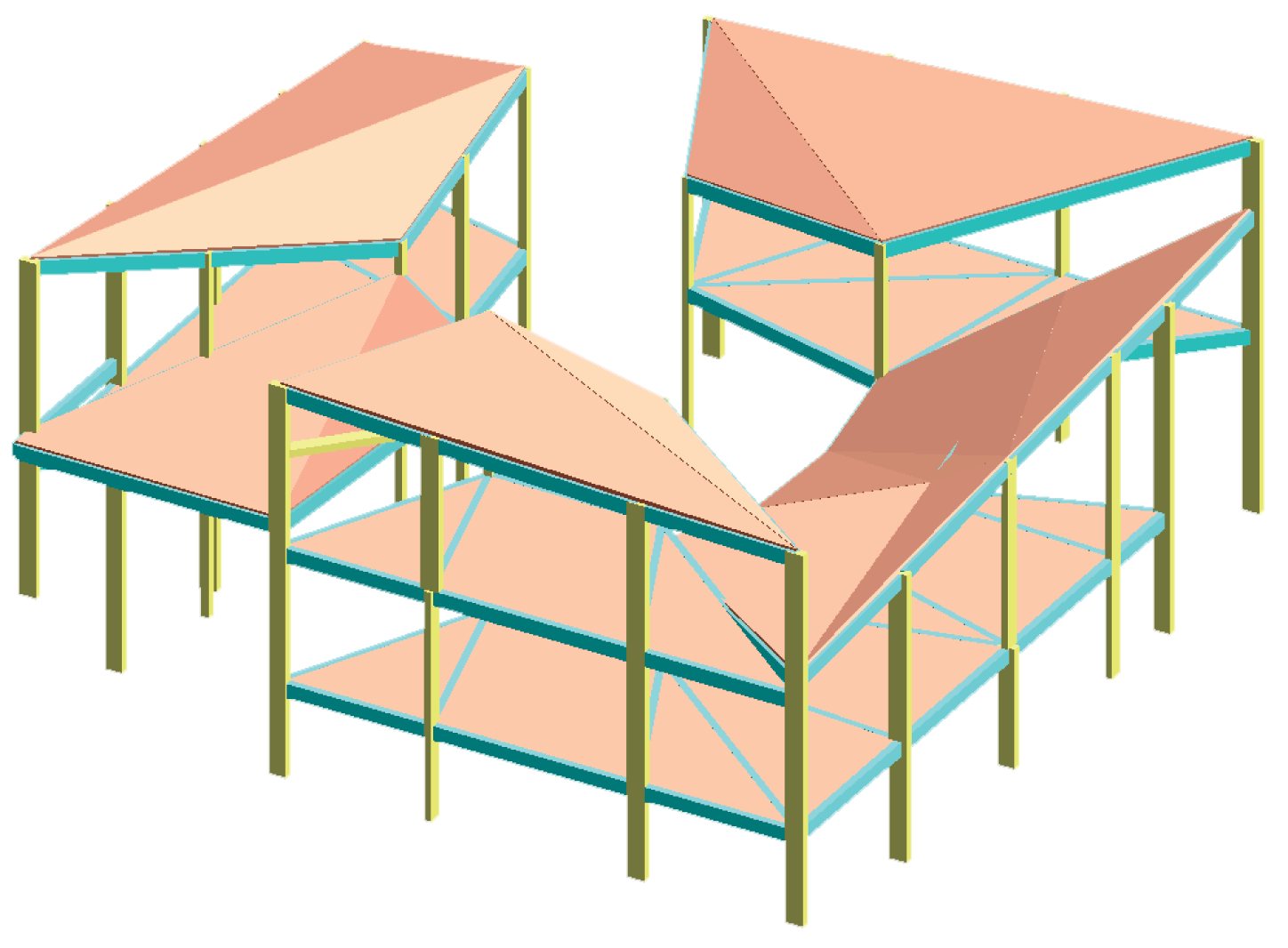

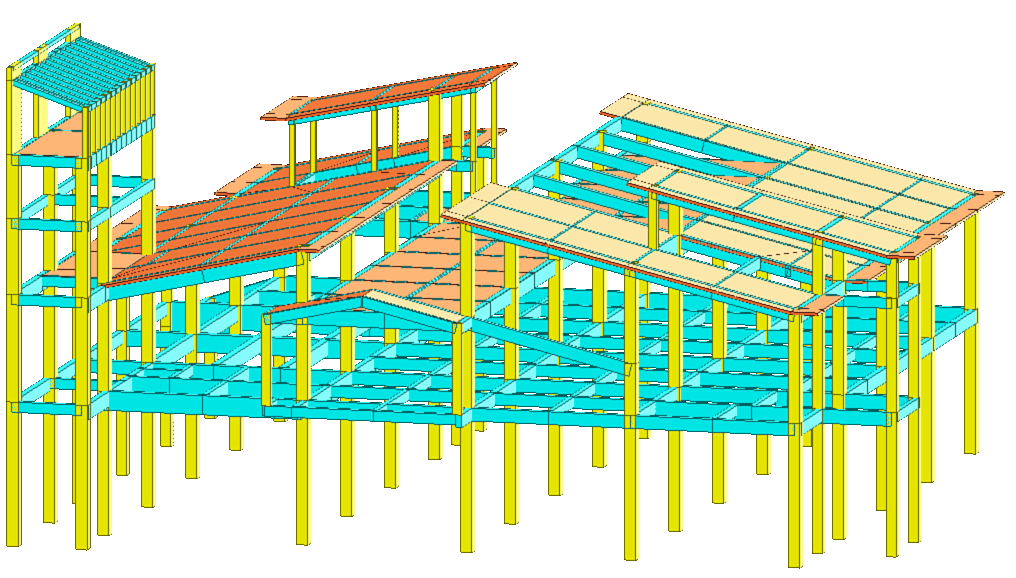

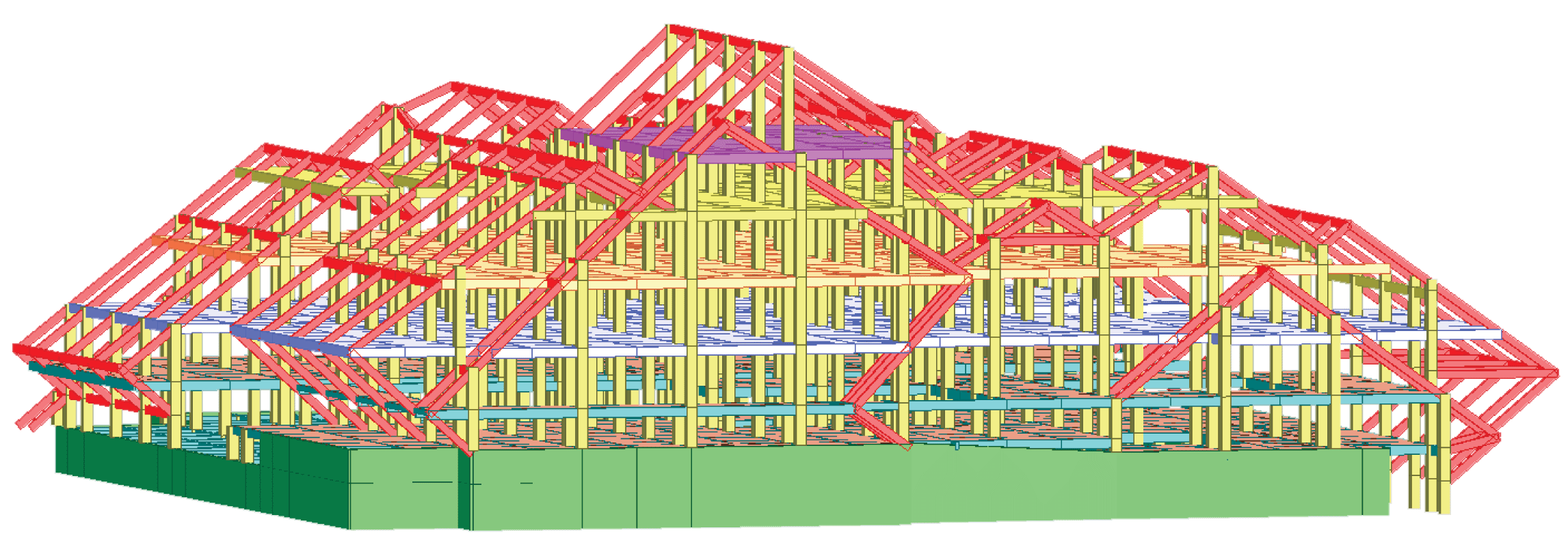

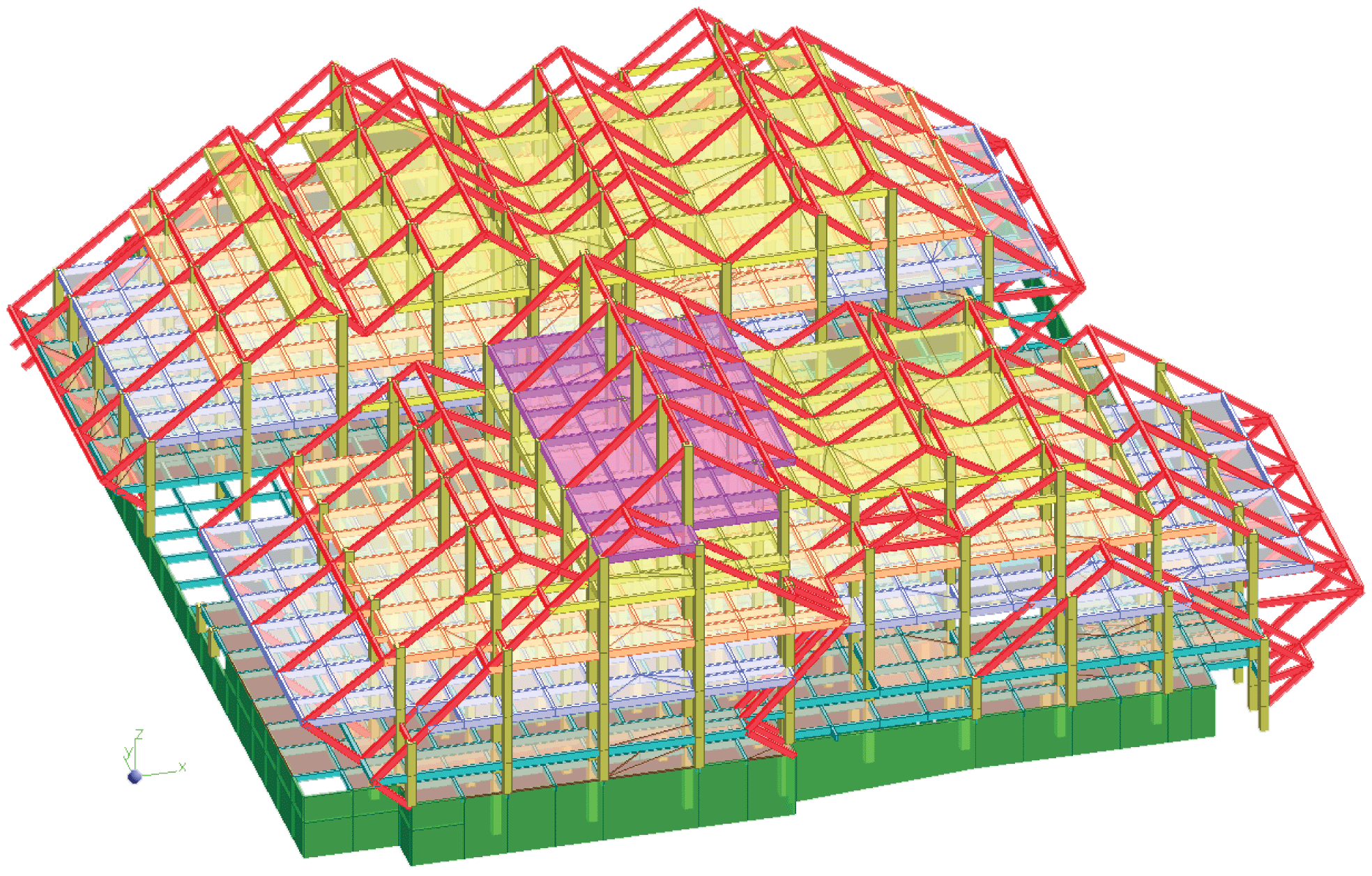

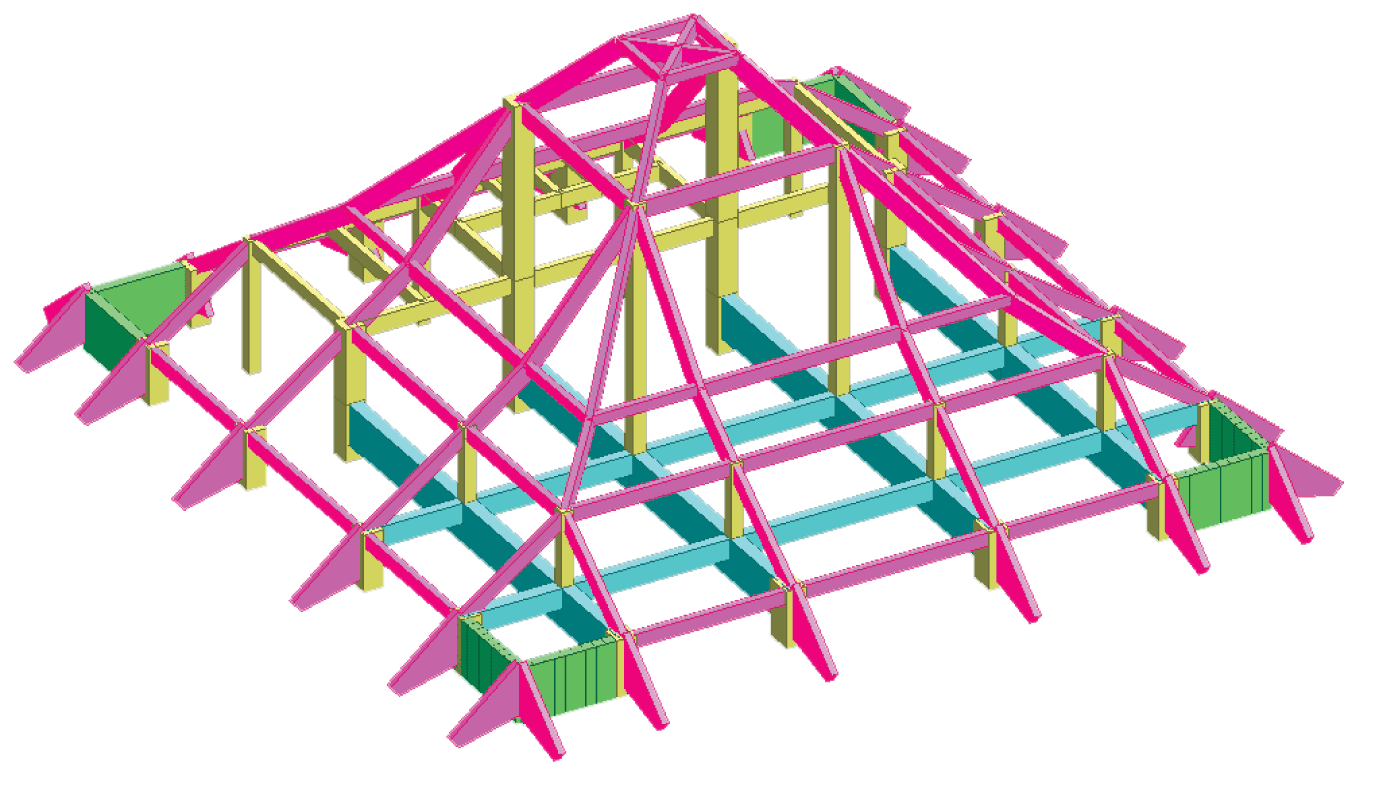

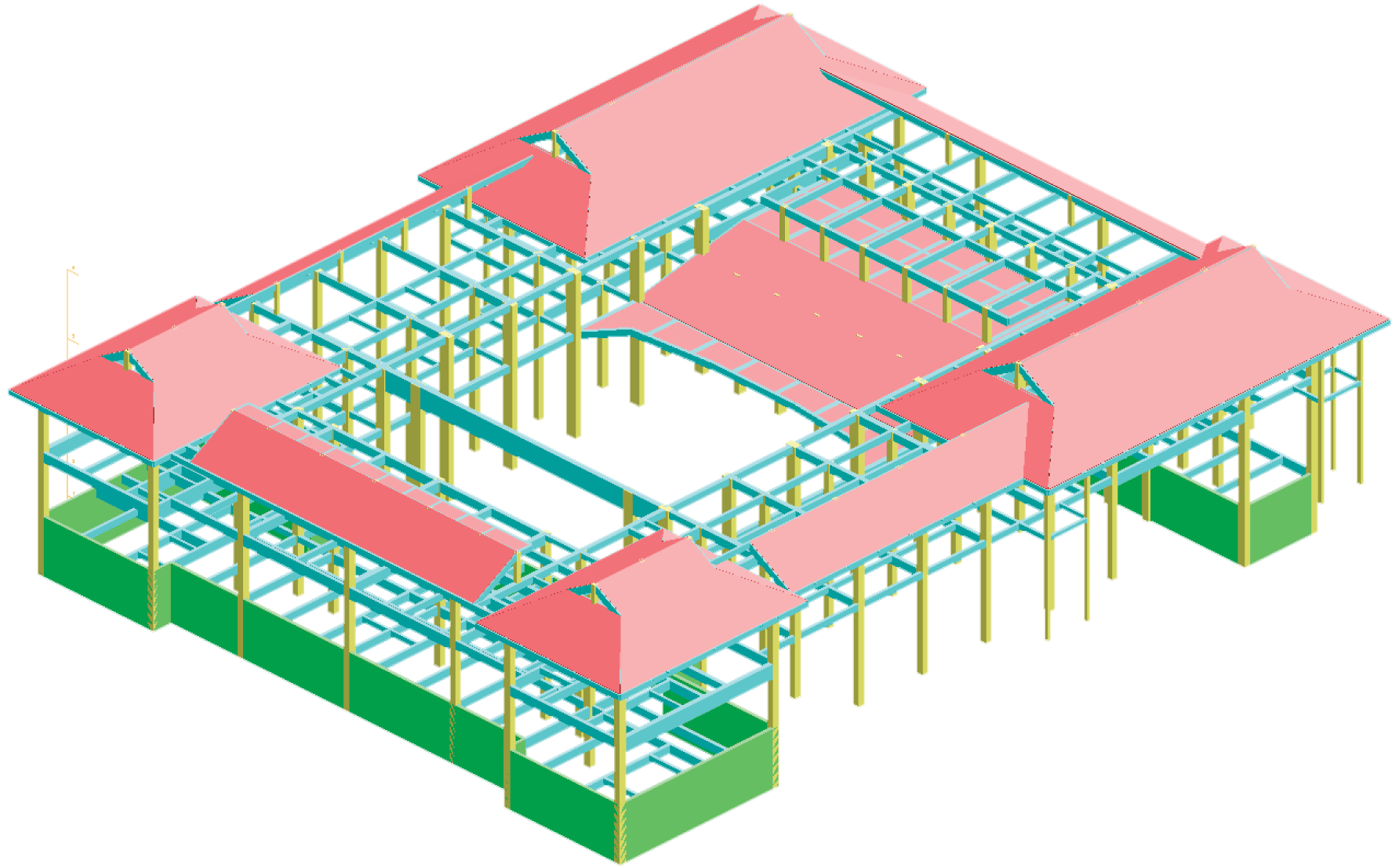

坡屋面框架结构

该工程为带坡屋面的多层框架结构,为一整体建筑分缝断开后的一个独立结构 。在工程结构封顶后,发现结构梁多处出现裂缝。为分析裂缝产生的原因,用Strat软件进行多方面的分析。

原设计结构计算时,由于现有各软件不能计算坡屋顶,顶层坡屋顶没有计算,仅将坡屋顶的荷载作为均布荷载加在下一层楼面上。而在结构布置中,坡屋面层增加了很多短柱,改变了传力途径,这种简化计算方法明显存在误差。

坡屋面结构
坡屋面结构

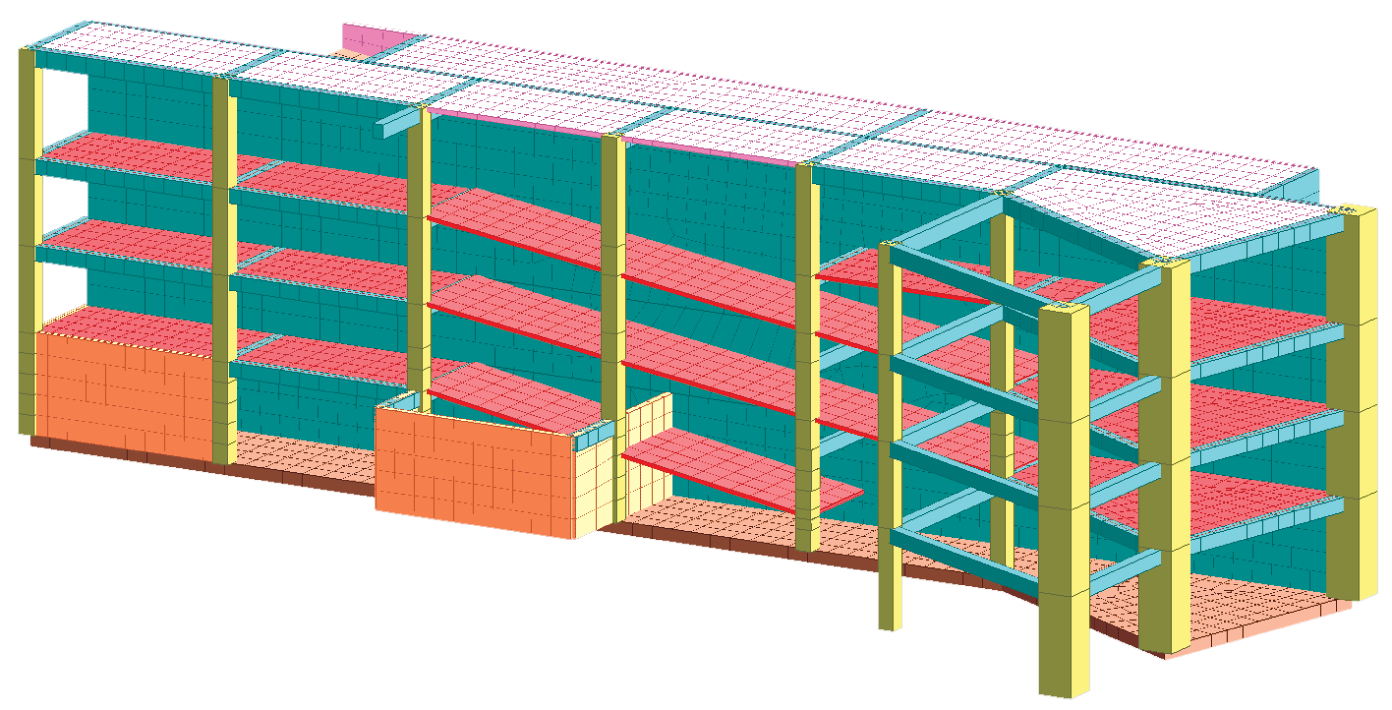

错层剪力墙结构
错层结构
(上海城乡院设计)
错层剪力墙结构

这是一个典型的错层剪力墙结构。在按层建模的基础上,结合三维图形功能,能很方便地按错层的实际情况建模。其中剪力墙只在错层相交的部位需要细分,两端不涉及错层的位置仍按一个楼层的层高。

对这种复杂的结构,STRAT仍可正确绘制完整的施工图。

......

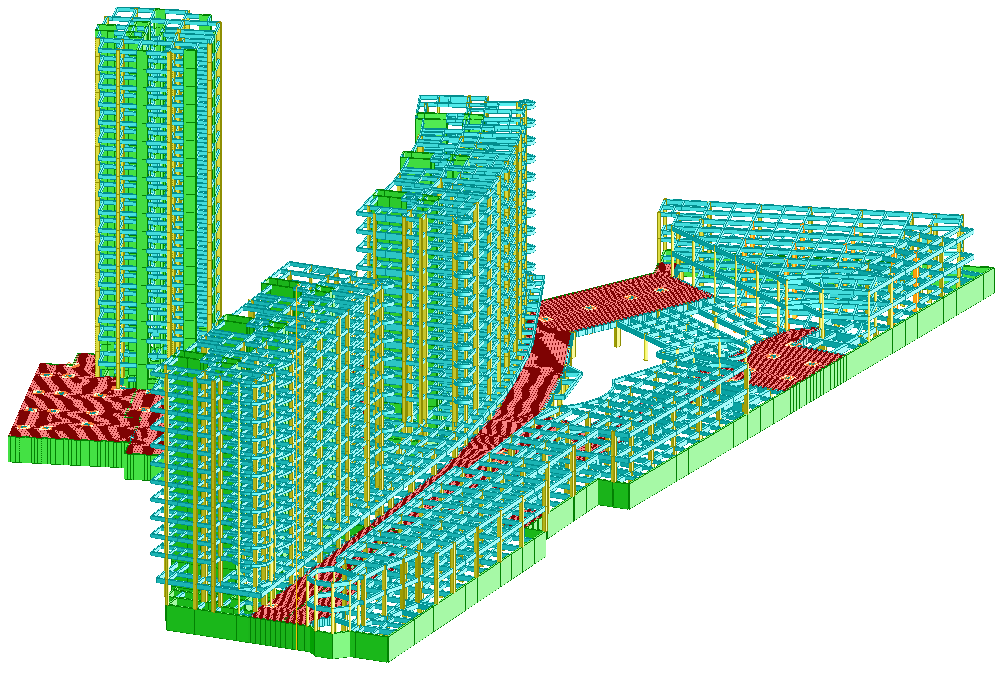

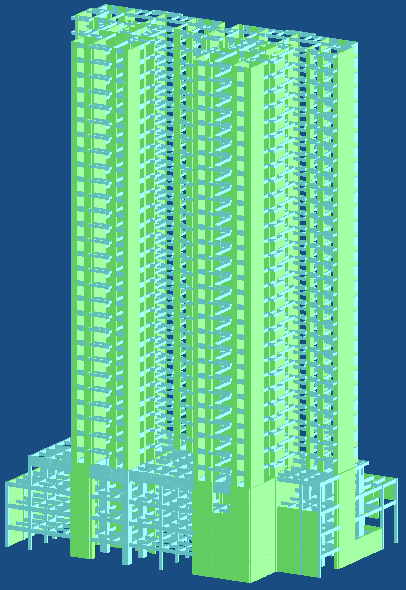

双塔转换层结构
双塔转换层结构
(广西综合院设计)

特殊的钢-混凝土混合结构
特殊的钢-混凝土混合结构
(北京欧特科新技术公司设计)
特殊的钢-混凝土混合结构

这是一个化工厂内的建筑物,下面3层为混凝土框架,上面7层为钢框架。由于需要根据设备设置梁,因此次梁布置特殊复杂。利用STRAT二次建模方法,能正确的处理复杂梁格中主、次梁的搁置关系,因此能进行正确的构件强度、稳定计算。......

......
钢管混凝土高层结构
钢管混凝土高层结构
(广州谭文杰工程师设计)

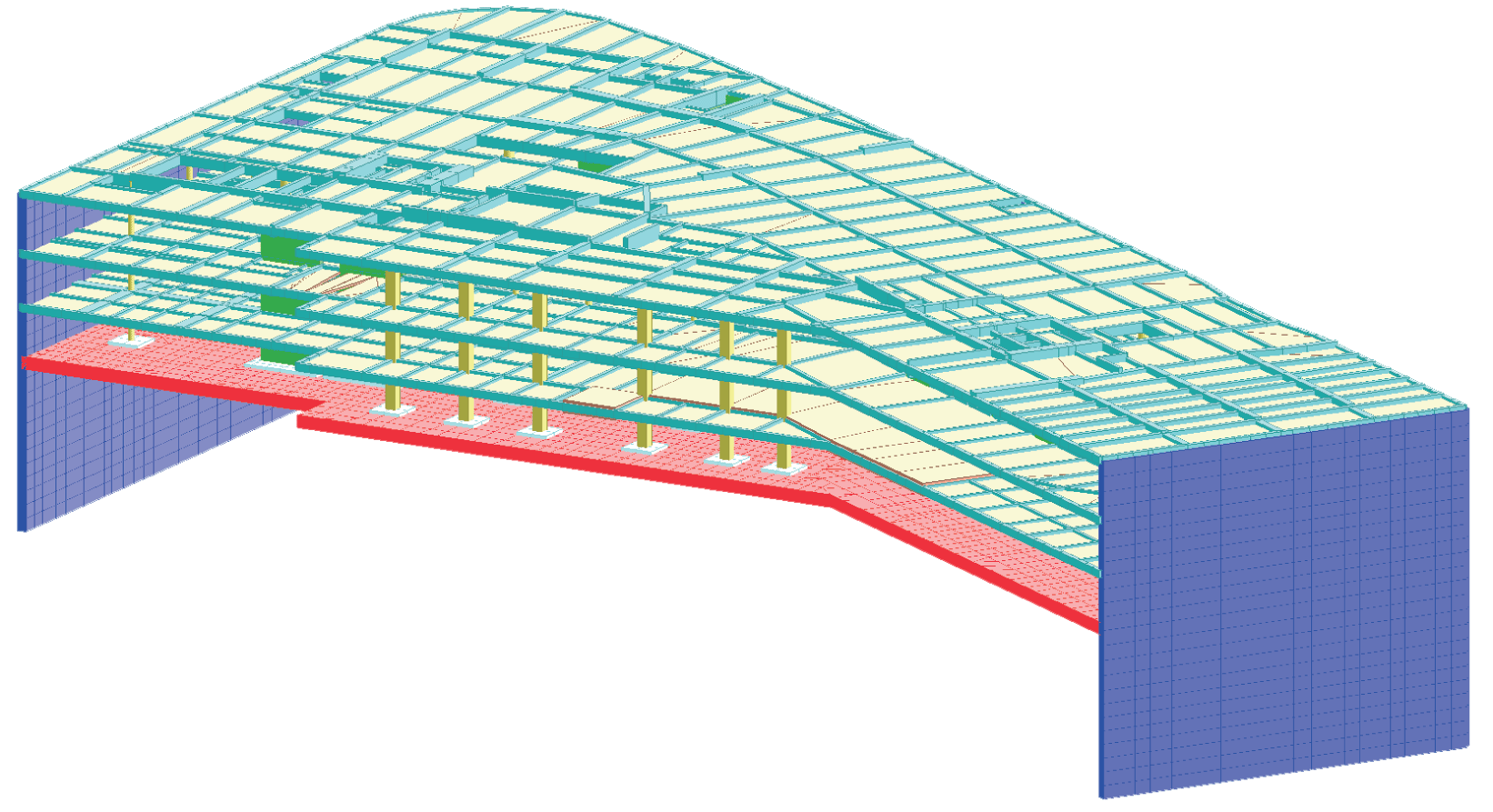

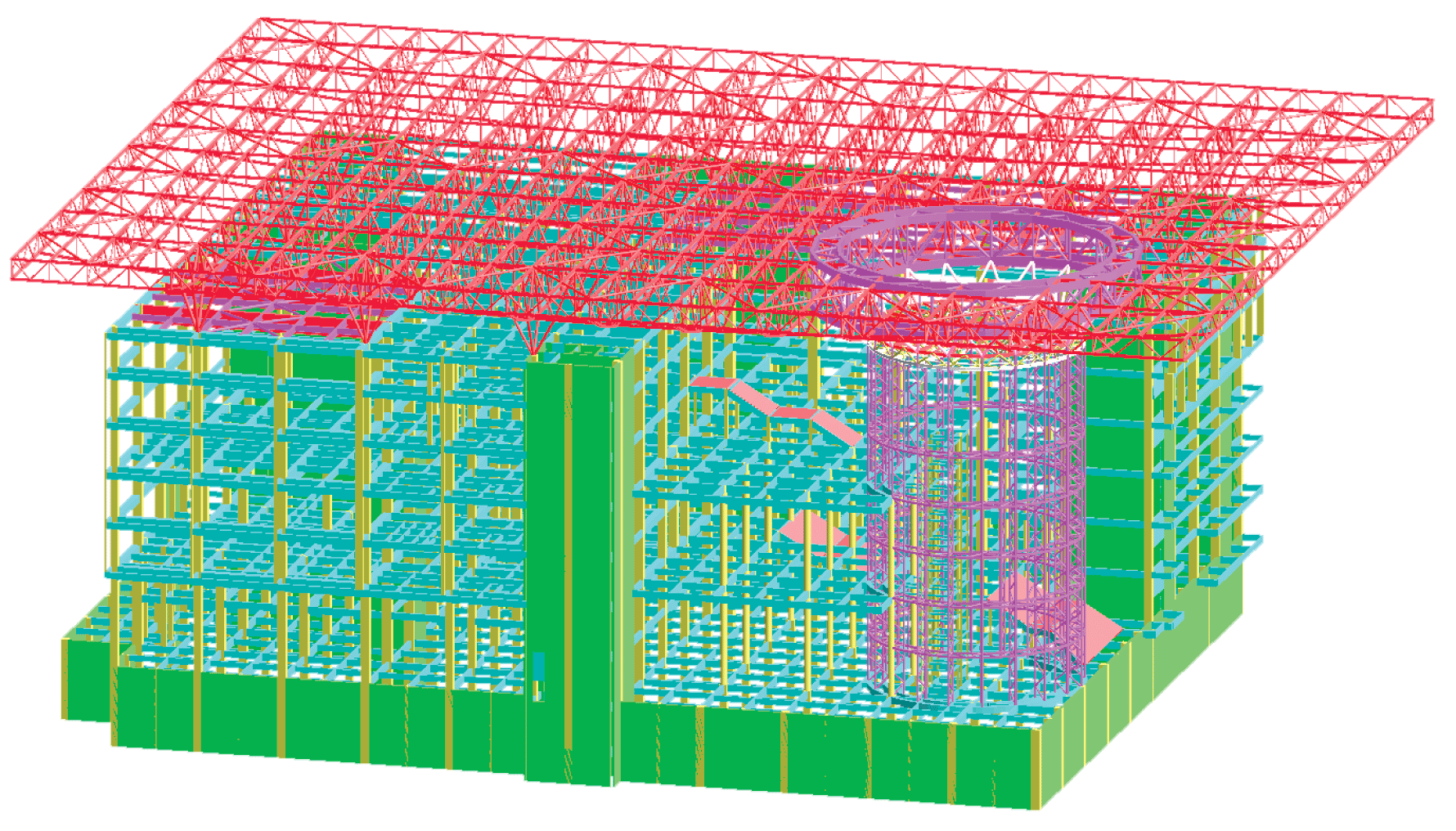

大型室内游泳池建筑
大型室内游泳池建筑
(河南省院设计)
大型室内游泳池建筑

该工程为复杂的大型空旷结构。存在中庭、错层、基底不等高、大跨预应力等多种不利因素。利用STRAT强大图形功能,能够不作简化地进行三维整体计算。......



改结构外形呈椭圆弧状,设有跨度23m的中庭。中庭每隔三层设楼板封闭,设交错布置预应力大梁。这是典型的空间预应力结构,交错预应力梁不能简化为平面进行计算。......

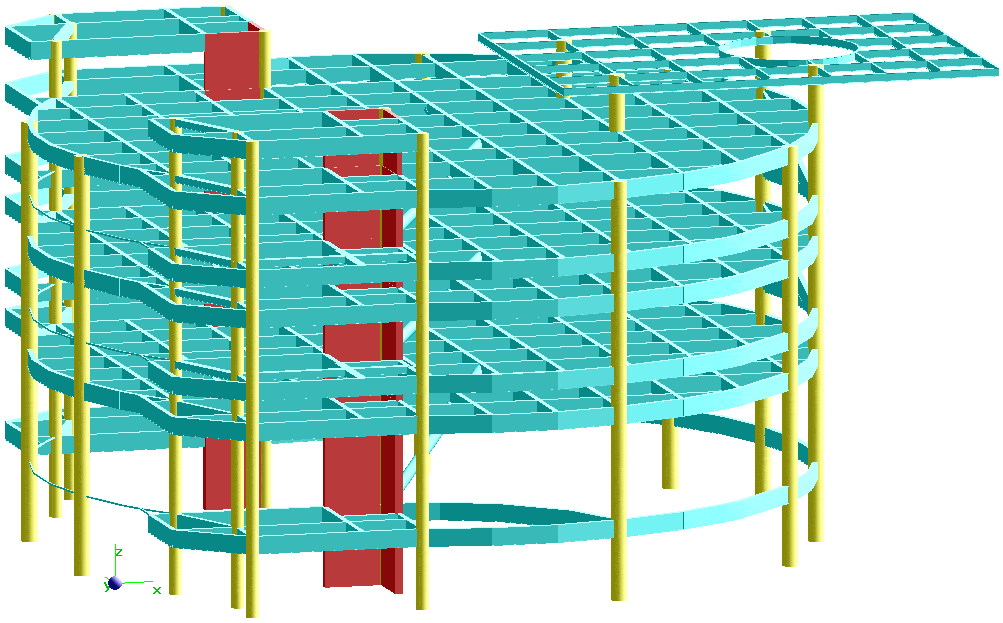

大跨预应力中庭
大跨预应力中庭
(广州谭文杰工程师设计)

该结构总长150m,中间带65m跨度连接天桥。天桥用跨层钢桁架,天桥与主体部分通过型钢混凝土联接。用STRAT软件进行整体计算,并计算超长结构的温度作用。

联体高层
联体高层 (重庆规划院设计)

现浇穹顶计算
现浇穹顶计算
(广东阳江茹立岸工程师设计)
现浇穹顶计算

该工程顶部为现浇混凝土穹顶。在一般的情况下,受软件功能限制,对这类结构可能是将穹顶与下部结构分别计算。这样穹顶不能有效计算风荷载、及地震作用。

STRAT将穹顶与下部结构作为整体进行精确计算。计算整体风荷载、整体地震作用。

在STRAT 3.0版之后,可以直接根据整体计算的风荷载、地震荷载综合作用结果,计算穹顶的现浇混凝土板的配筋。并可直接得出环向、径向的配筋值,可直接用于设计。



  ::图片实例::

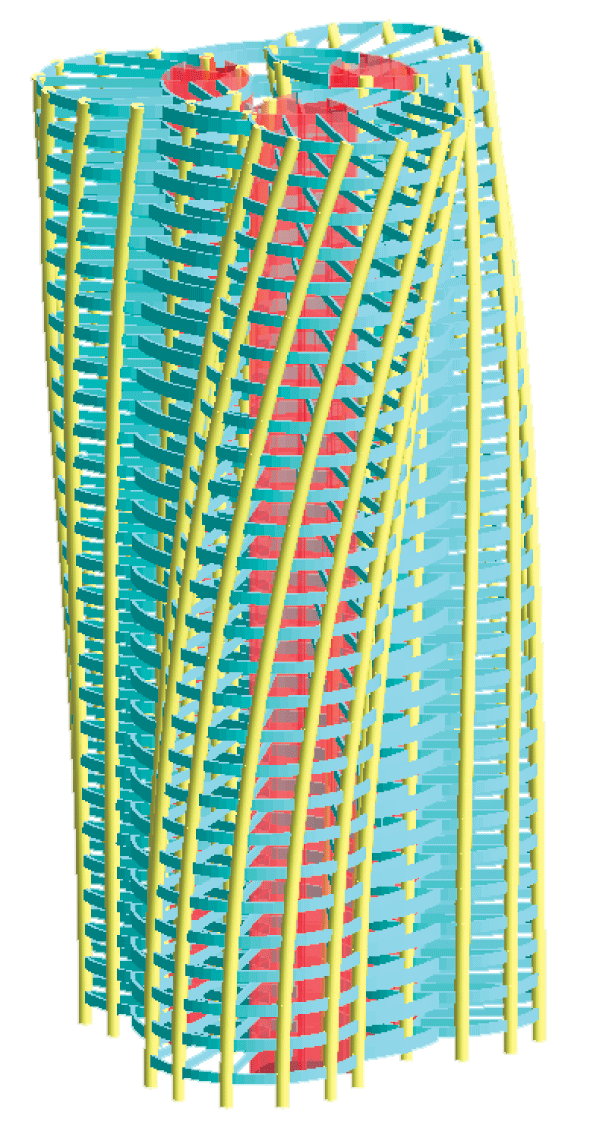

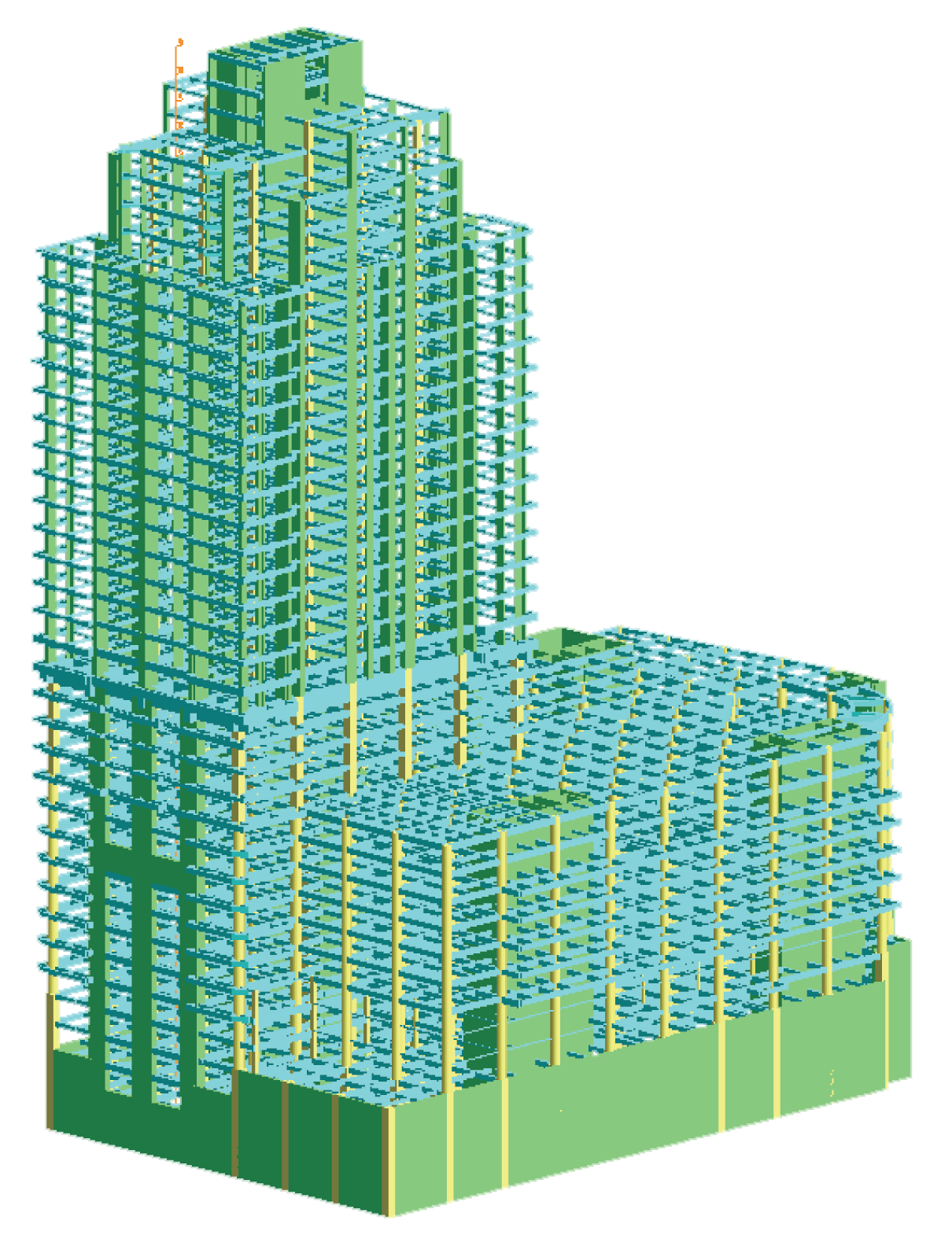

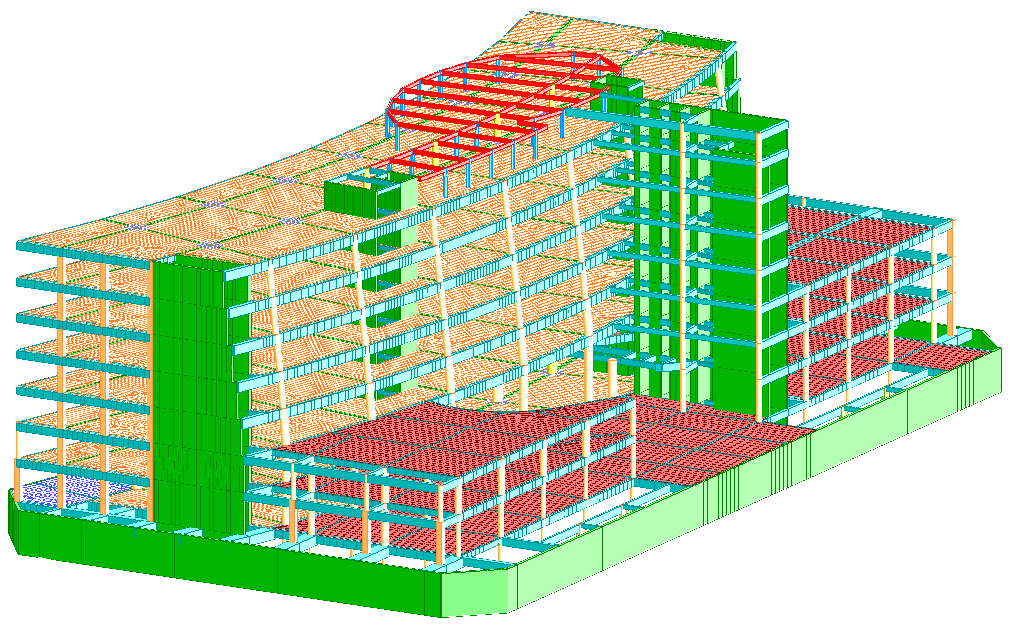

地下车库 复杂高层 越秀南 高层-双塔转换层 高层-转换层 扭塔 空心板高层
地下车库(温州) 复杂高层(广州) 越秀南(广州) 高层-双塔转换层
(广西综合院)
高层-转换层(广州) 扭塔(杭州) 空心板高层

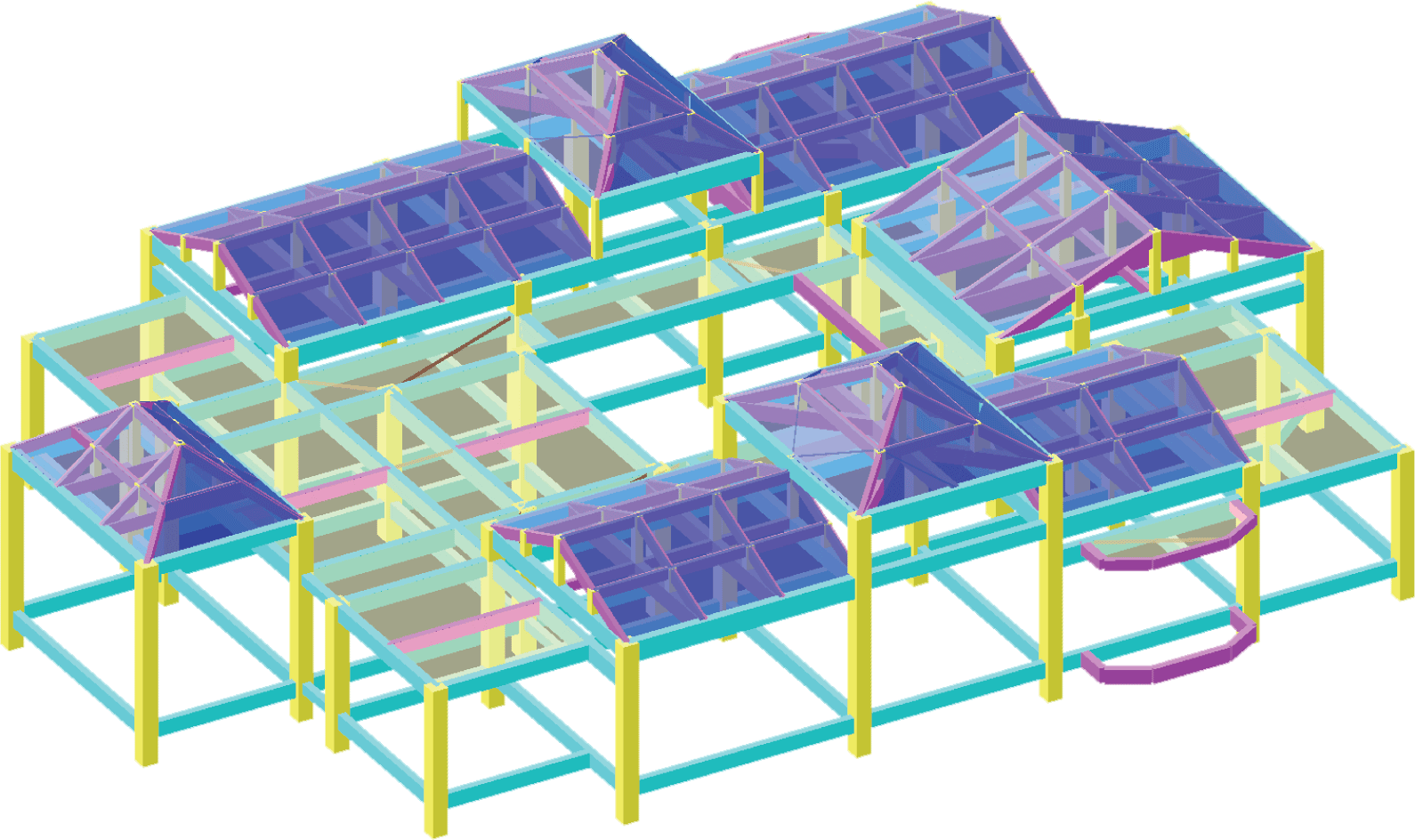

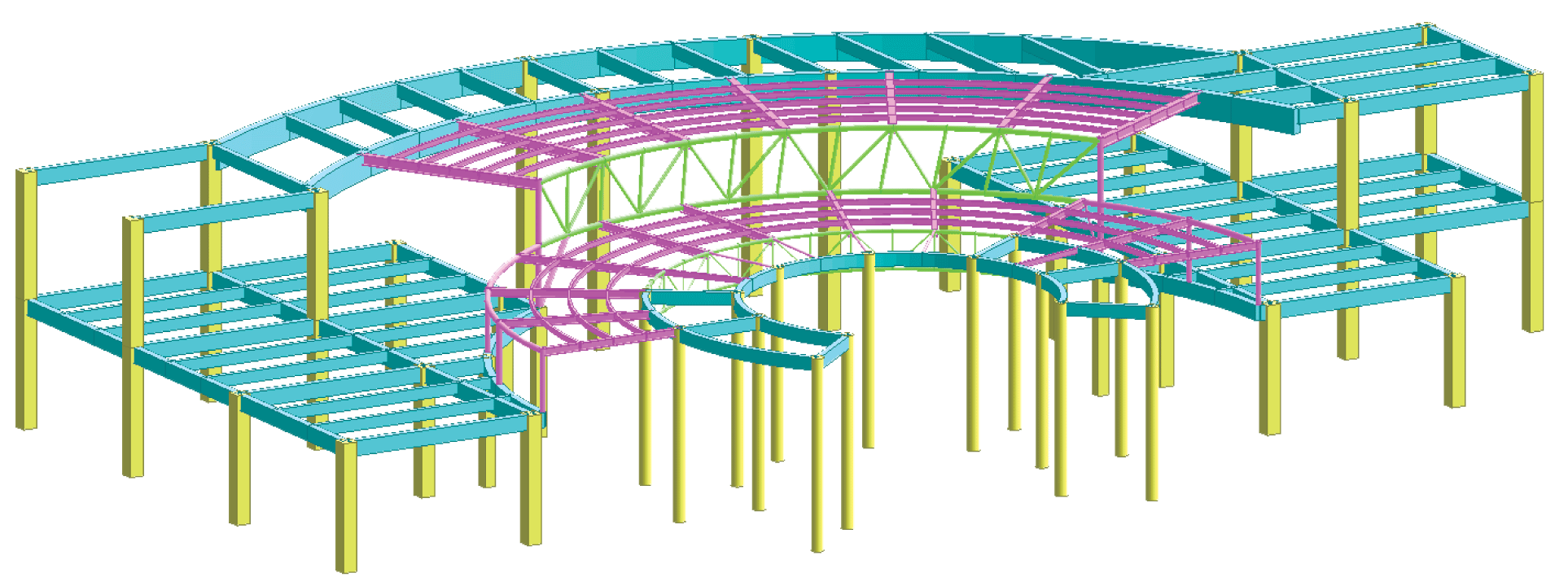

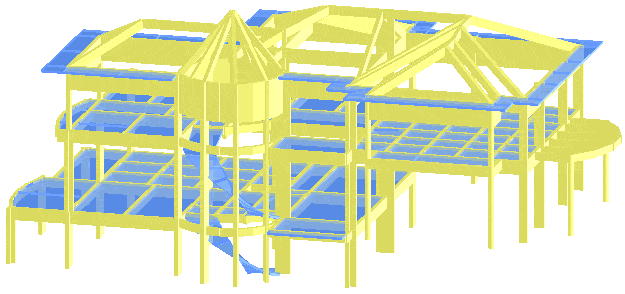

多层-圆空旷抽层 别墅 复杂坡屋面 斜柱高层 外钢弧多层 上海虹桥交通枢纽
多层-圆空旷抽层(广州) 别墅 复杂坡屋面(泉州) 斜柱高层(新加坡) 外钢弧多层(上海) 上海虹桥交通枢纽(上海)

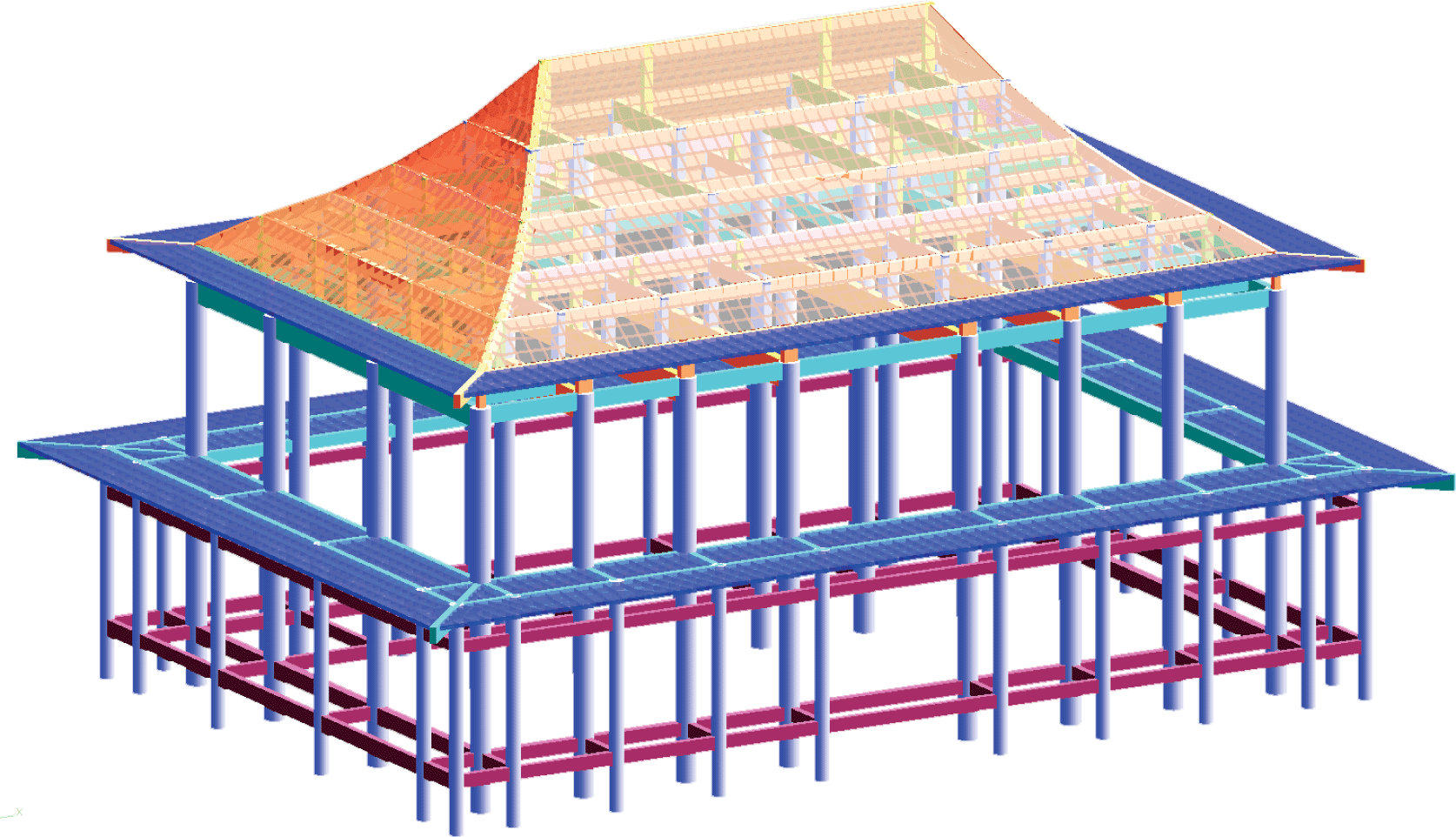

山西煤炭博物馆 山西煤炭博物馆-局部 仿古大殿 大门框架 复杂结构
山西煤炭博物馆-整体(山西) 山西煤炭博物馆-局部(山西) 仿古大殿 大门框架 复杂结构-(内蒙新雅)

高层结构 44层超高层 佛塔-大跨度空心板佛塔-大跨度空心板佛塔-大跨度空心板 地下室车道有限元分析 地下构筑物-逆做法两墙合一
高层结构(重庆市院) 44层超高层 佛塔-大跨度空心板 地下室车道有限元分析 地下构筑物-逆做法两墙合一

复杂结构复杂结构 建筑小品 市委小礼堂 南宁民族影视城
复杂结构-浙江 建筑小品 市委小礼堂(重庆) 南宁民族影视城(重庆陈天才)
