STRAT 演示视频
|
 |
这是有关有限元、工程力学的一篇重要讲座。以百年纵深、多学科经纬的宏阔视野，讲述有限元继经典力学后的起始、发展、成就、目前局限和今后发展。以通俗浅近的方式讲解颇为晦涩难懂的有限元概念方法。
从有限元局限性角度，指出目前墙元、大震、无梁楼盖问题的深层原因。提到建筑工程需求与传统有限元的脱节(所谓的“弱势群体”)。强调计算准确性的重要性——力学计算是基准线，概率在基准线上下波动。强调算例的重要性，“单元性能完全、充分体现了整体计算效果”。建筑工程可检测性低，客观造成对精度的需求低。实际工程中的大量问题，深层原因最终都归结到计算准确性的问题。
介绍解析有限元(Analytical Finite Element)的理念、发展背景，首次系统阐述其的特征，通过实际应用展示其“代差”优势——大概率是今后数十年的发展方向。
也涉及有限元与圣维南原理、细分收敛原则、插值形函数与变分原理的等颇为重大的命题，此前均未见诸文献。 |
 |
JG-STRAT入门视频教程，谢靖中博士亲自操作、讲解......

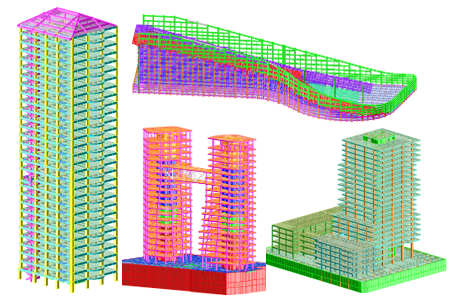

【0-9:45】软件模块独立运行、前后处理同时打开。文件名区分工程，一个目录多个工程。软件界面，高亮显示、综合区、属性表、全三维操作、无穷Undo/Redo....【9:45-1:00:00】框筒建模，错层、坡屋面、悬挑板、三维楼梯。JG全三维模型的楼层机制；特有的板壳(荷载/超元)；轮廓建模/精确建模要点....
【1:00:00-1:01:30】新建模型的规范验算、施工图....【1:01:30-1:21:30】规范验算(实际工程)。Archi"验算模型"相当于PK/YJK的"前处理"，过程完全自动。自动判断主次梁搁置关系、特殊构件，自动判断规范参数(结构类型、抗震等级等)。多塔分塔参数单独设定，分塔内力/位移直接查看，包络设计完全自动。构件计算书输出全部规范细节——完全透明....【1:21:30-1:40:40】施工图(实际工程)。速度极快，5秒全套出图。柱墙全楼编号，梁自动归并,出图层完全自动设置。参数简洁、必要，施工图集大成，其他软件有的JG均有，具备其他没有的重要功能。不同类图形Tab切换、上下层Shift+Tab切换，看图方便快捷。字符避让先原位、后优化，多次避让直到字体不动。墙体全楼编号、柱全楼柱段编号出图方式。方便完备图纸修改，JG内调好最后转Dwg出图。支持无穷Undo/Redo。全面钢筋量校核、规范校核，即时动态显示红字。DEG文件含全部图纸，可用于院内校对校审、分发施工...【B站】bilibili.com搜索“JG-STRAT入门教程”...
【百度网盘下载】 https://pan.baidu.com/s/1P515zx57f-VOJ-V7dX-XQw，提取码JG01 |
 |
Win10系统默认播放器不支持FLV格式视频播放，可下载安装QQ播放器观看视频。 |
 |
视频要点：

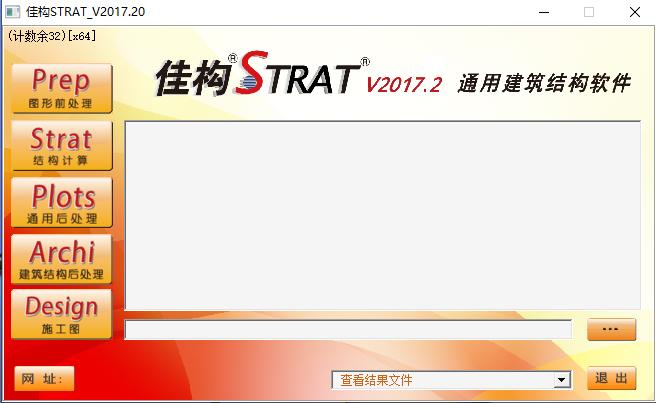

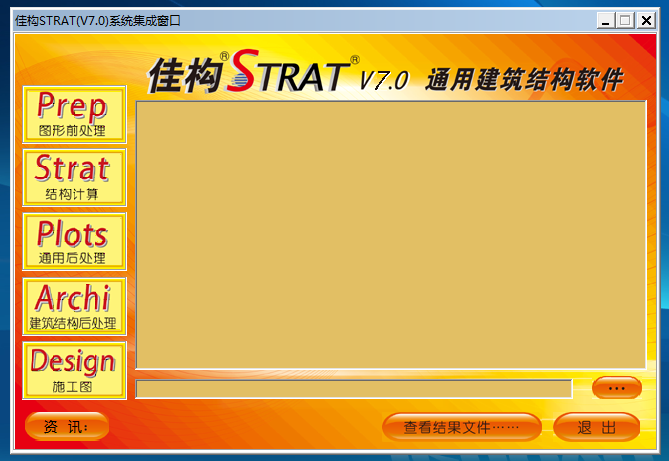

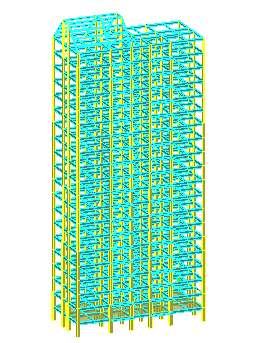

1、软件集成窗口介绍，新建工程、删除视图窗口工程操作，计算书查看及打开已有工程。 |
 |
视频要点：
1、模型建立、荷载加载、特殊属性设置、总体参数设置。
2、计算流程介绍。
3、分析结果查看。 |
 |
视频要点：
1、介绍CAD操作模式建模思路，演示多高层操作要点，快捷命令使用。
2、构件布置、荷载加载及修改、楼层全部复制及局部复制。
3、后处理荷载检查、变形查看、构件验算干预、结果查看、挠度裂缝选筋后再验算操作。
4、施工图计算步骤及钢筋量统计讲解。 |
 |
视频要点：

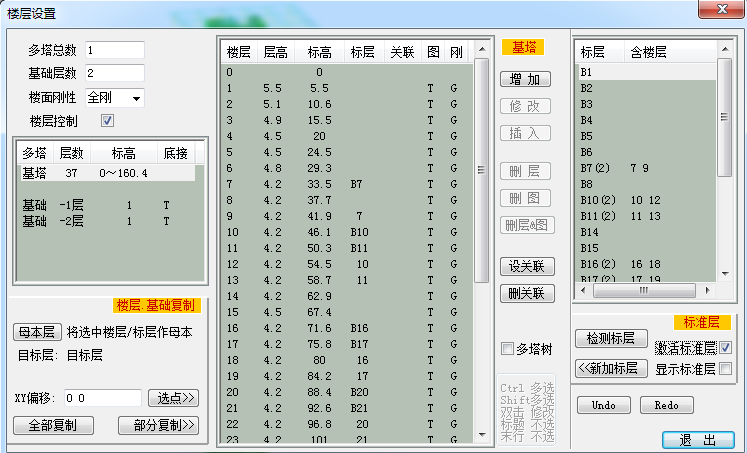

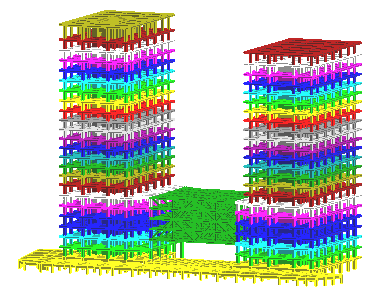

1、标准层自动检测功能演示、新加标准层，非标准层状态下和激活标准层灵活切换高效调整模型。
2、平面、三维相结合修改标准层，高亮显示可视化三维互动操作。
3、关联层的设置方法及用法介绍。 |
 |
视频内容要点：

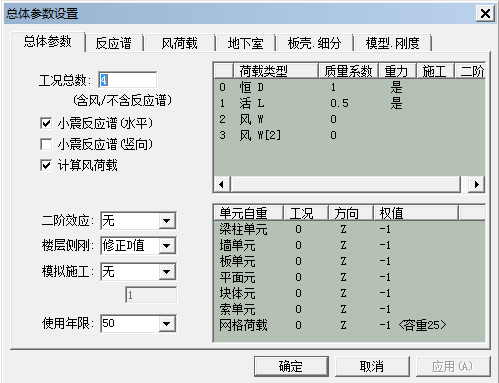

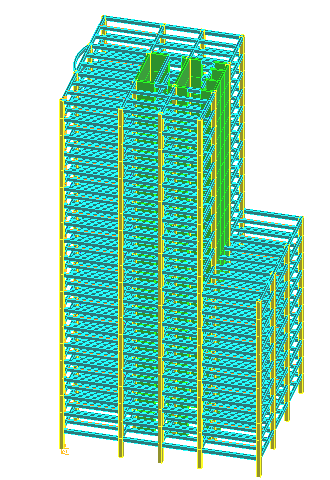

1、增加工况、设定工况类型、构件自重所属工况设置讲解。
2、二阶效应类型、楼层侧刚计算方法、施工模拟方式讲解及使用注意事项。 |
 |
视频内容要点：

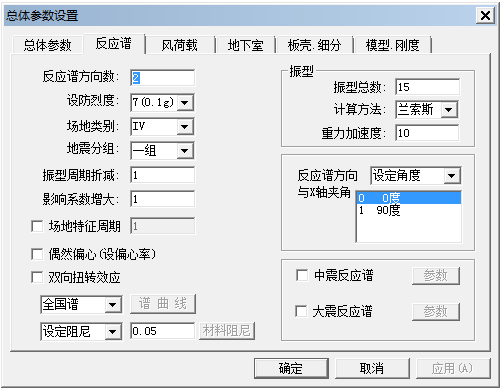

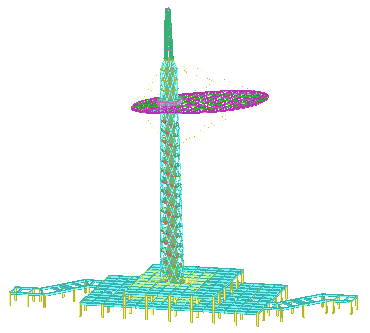

1、地震参数设置讲解。
2、三种振型计算方法及使用介绍。
3、中震、大震参数设置及设定谱设定讲解。 |
 |
视频内容要点：

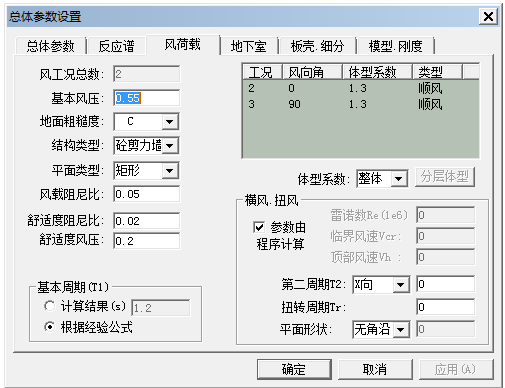

1、有关风荷载参数讲解。
|
 |
视频内容要点：

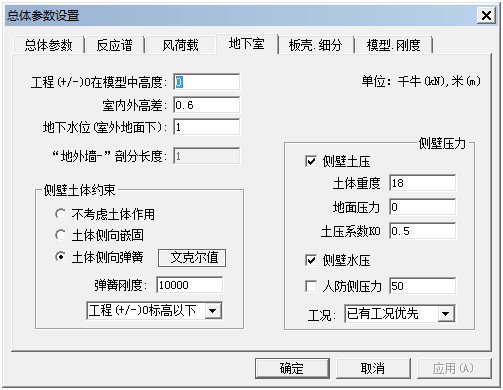

1、地下室嵌固端设置方法。
2、通过地外墙特殊图层设置程序自动加载土压、外水压。
3、对于非刚性楼层假定下网格成板讲解，特殊构件细分设置。
4、环境类别设置、梁柱节点域设置、自重扣除、刚度扣除、考虑翼缘选项设置及讲解。 |
 |
视频内容要点：

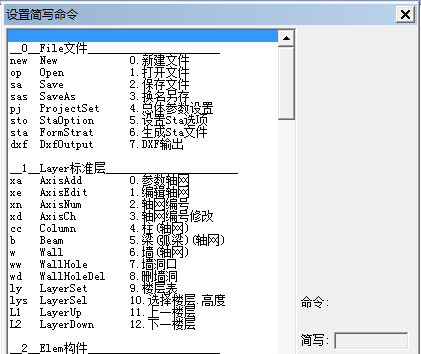

1、快捷命令设置讲解。 |
 |
视频内容要点：
1、yjk(1.70版本)模型中导出txt数据操作。
2、strat接入txt数据文件操作。
3、模型导入后如何检查及处理。 |
 |
视频内容要点：
1、ETABS模型导入STRAT操作及选项解释。
2、模型导入后检查及调整。 |
 |
视频内容要点：
1、Strat前处理Pre导出e2k文件操作。
2、计算模块中导出生成数据后的e2k文件。 |
 |
视频要点：

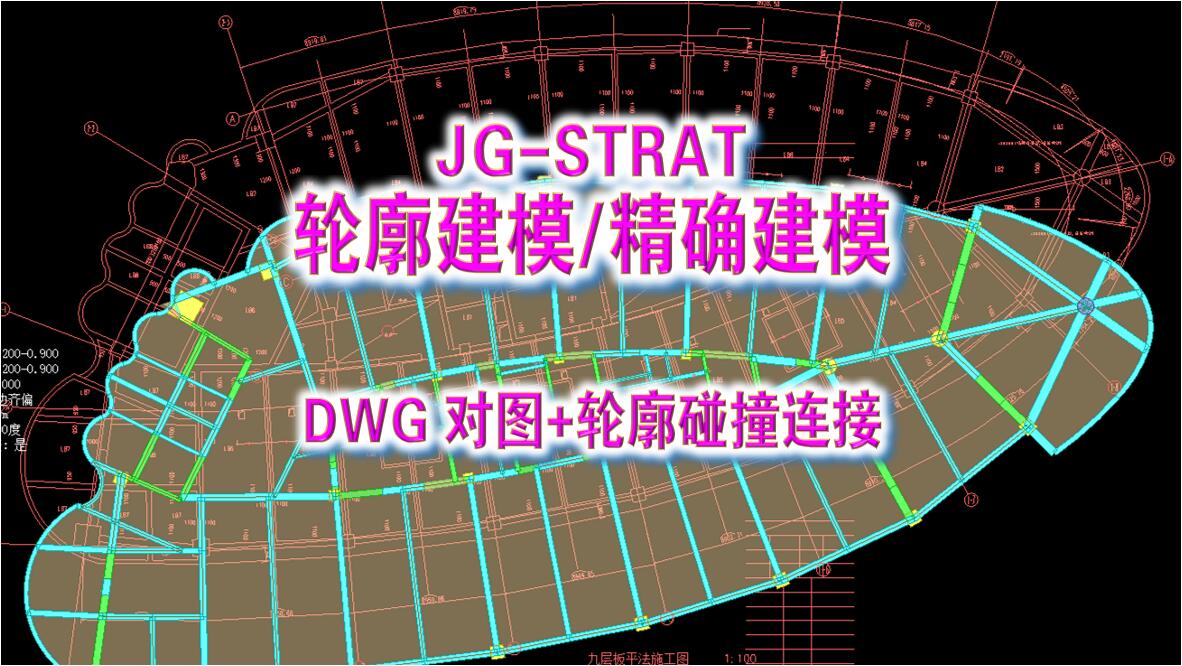

1、导入DWG文件的两种操作方法及DWG要求。
2、操作演示：显示/关闭衬图、修改图名、删除图形、图层显示、修改图层对应构件类型、齐轴线、齐轮廓等。
3、DWG图层转化结构模型。 |
 |
视频内容要点：
1、介绍过滤功能、显示关闭、冻结功能的使用。
2、实际工程中配合使用技巧演示。
|
 |
视频内容要点：
1、基本截面中双击可以调整截面，单击可输入对应截面。
2、各属性的调整及干预。 |
 |
视频内容要点：
1、综合区中过滤功能使用演示。
2、实际工程结合过滤功能、图形选择显示功能巧妙运用演示。 |
 |
视频内容要点：
1、截面、荷载、时间属性、材料等属性高亮显示操作。
2、高亮显示自带过滤功能演示。
3、高亮显示下过滤与综合区过滤功能嵌套使用演示。
4、实际工程中运用高亮显示对结构进行检查，结构优化分析演示。
|
 |
视频内容要点：

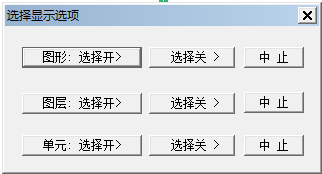

1、图形选择开、关。
2、图层选择开、关。
3、单元选择开、关。
4、实际工程如何配和使用演示。 |
 |
视频内容要点：
1、坐标范围显示设置要点。
2、实际工程应用演示。 |
 |
视频要点：
1、图形参数中鼠标移动长度、角度设置讲解。
2、鼠标框选倾角设置实际工程使用操作演示。 |
 |
视频内容要点：
1、偏心命令中边齐平、中心偏移及取消偏移演示。
2、结合实际工程介绍平面操作、立面操作及三维偏心操作演示。 |
 |
视频内容要点;

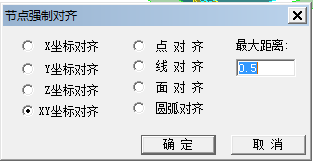

1、节点强制对齐中区分坐标对齐情况下点对齐、线对齐、面对齐、圆弧对齐的原理讲解及操作。
2、结合实际工程演示如何在实际工程中灵活运用。 |
 |
视频内容要点：
1、常规拉伸及特殊拉伸命令操作演示。
2、实际工程处理中拉伸命令的配合使用。 |
 |

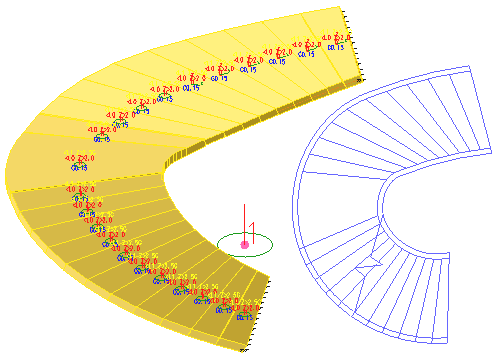

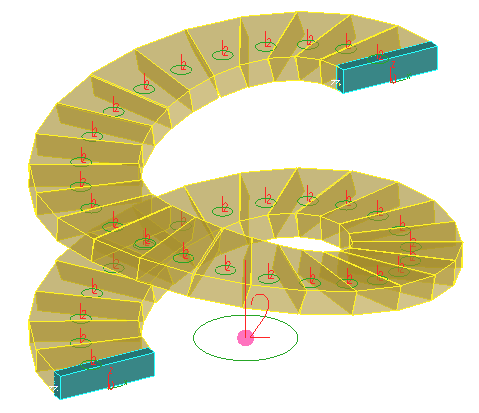

异形板式螺旋楼梯(非圆弧形)建模、计算。
1) 讲解Dwg衬图和取图，
2) 三维图形操作输入梯板的方法、技巧，
3) 板面恒活载投影方式原理和设置，
4) 螺旋版极坐标系设置要点和方法，
5) 网格剖分设置。
通过该视频，可以基本掌握JG三维操作的要点。 |
 |
视频要点：

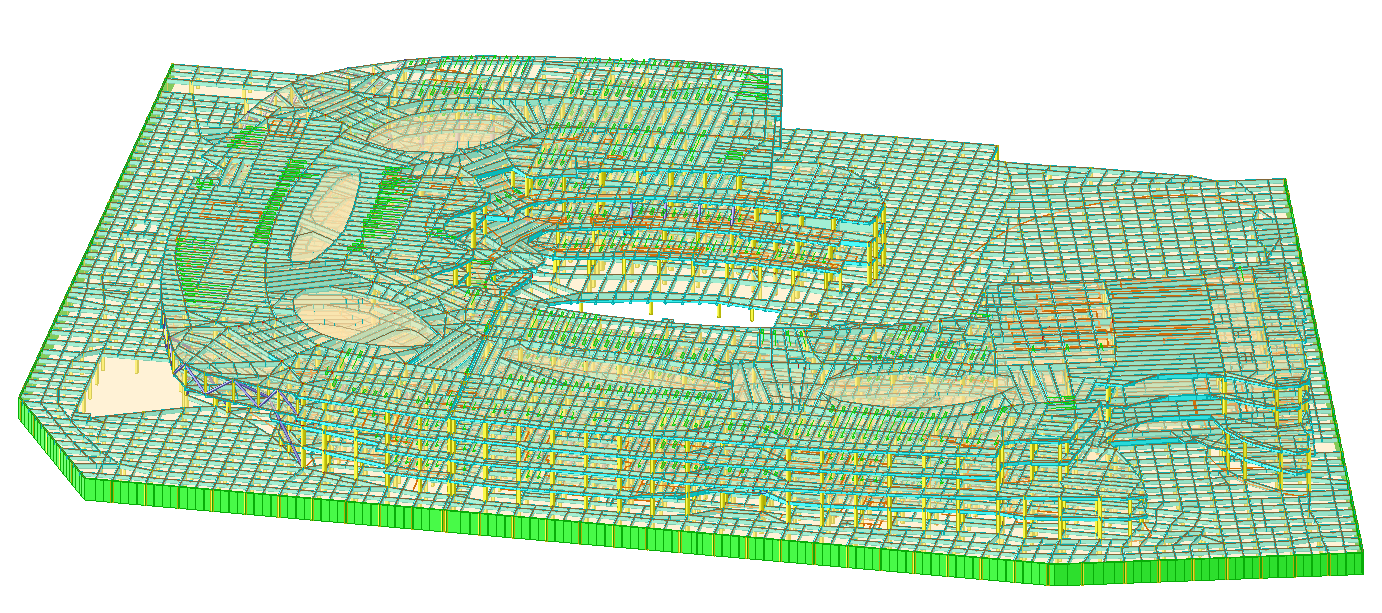

实际工程处理，灵活应用拉伸命令、节点强制对齐命令进行三维操作，充分展现三维模型三维处理的高效。 |
 |
视频内容要点：

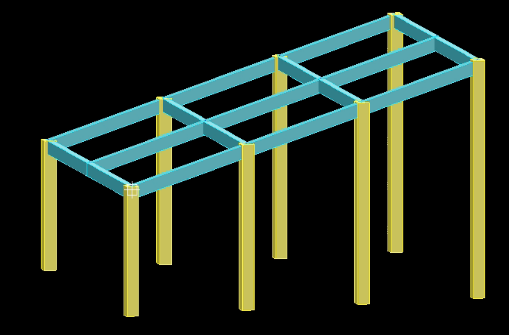

1、空间模型菜单下（梁柱方向角）功能使用讲解。
2、梁柱方向与向量平行操作。
3、梁柱方向与平面垂直操作。
4、梁柱垂直与旋转轴操作。
5、梁柱平行于球半径操作。 |
 |
视频内容要点：

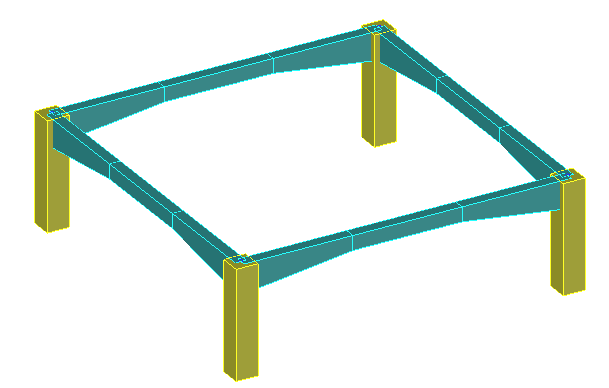

1、变截面梁、组合梁设置及参数讲解。
2、针对大板细分梁情况下采用输入变截面图形方式处理。 |
|
