建筑结构专用后处理 Archi

1、三维图形系统。多结构类型后处理模块,对不同结构类型按不同规范验算,对同一建筑中的不同结构类型分别按不同规范验算。

2、特有的"二次建模"处理方法。通过空间几何拓扑计算,将细分的、被打断的梁、柱、墙重新合并成建筑构件,在真正的构件层次上验算。二次建模是通用软件应用于建筑结构的纽带,使STRAT的规范验算更彻底更完备。
程序判断结合手工调整,正确区分复杂梁格的搁置关系。

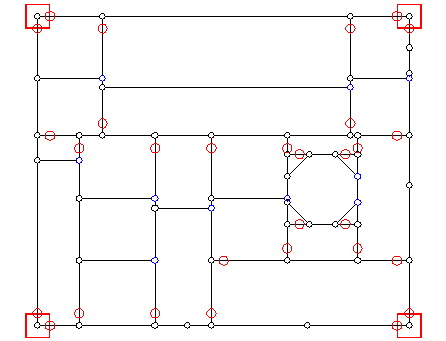

3、通过几何拓扑计算自动判别特殊构件。判别角柱、悬挑梁、框支梁柱、钢中心偏心支撑、偏心支撑耗能梁段等11种特殊构件,按规范特殊处理。

4、较强的智能专家系统。自动判别多高层建筑结构类型,判别混凝土结构抗震等级(转换层上下分别设置),自动选择进行竖向地震计算。

5、采用"修正D值法"计算楼层侧刚比,考虑到梁刚度及基础嵌固对侧刚的影响。采用特有的框-剪结构模拟施工平差计算,处理结果合理有效。

6、完整的规范验算:整体内力调整、构件内力调整、特殊构件内力调整
◆ 结构二阶变形计算、最小楼层地震剪力计算、薄弱层计算
◆ 框剪(钢25%/1.8、砼20%/1.5)结构多段地震剪力调整
◆ 框支结构的系列调整:框支柱2(3)%地震剪力调整,框支梁竖向地震作用,等等
◆ 对B类高层结构的特殊验算
◆ 按新《钢规》判别钢框架的侧移类型
◆ 钢框架偏心支撑关联构件系列内力调整,中心支撑内力调整
等等。涵盖《钢筋砼》、《钢结构》、《抗震》、《砼高规》、《钢高规》的所有内容

7、全面的构件验算功能:
◆ 混凝土:直线/弧线/变截面梁、柱,配筋计算,裂缝、挠度计算。
◆ 钢: 直线/弧线/变截面梁、柱、撑,强度、稳定计算,挠度计算。
◆ 钢管:直线/弧线柱、撑,承载力验算。
◆ 型钢混凝土:直线/弧线梁、柱,配筋计算。
◆ 钢-砼叠合梁:直线/弧线梁,强度计算,拴钉计算,负筋计算(可考虑释放端部负弯矩)。
◆ 预应力:混凝土梁、柱按规范方法计算非预应力筋,计算裂缝挠度;其它类型构件将预应力作为外荷载进行相应计算。

  :::基本构件:::

基本类型

几何形状

构件类型

验算内容

混凝土

直线、弧、变截面

梁、柱、撑

配筋,裂缝、挠度

直线、弧、变截面

梁、柱、撑

强度、稳定、挠度

钢管混凝土

圆管

直线、弧

柱、撑

承载力验算

方管

直线、弧

柱、撑

承载力验算

型钢混凝土

直线、弧

梁、柱、撑

配筋,裂缝、挠度。 (型钢正交、斜交、任意异形)

钢 - 砼叠合梁

直线、弧

强度验算,拴钉计算 , 负筋计算 ( 可释放端部负弯矩 )

剪力墙



配筋计算

砌体

砌体



轴压、剪切强度验算 ( 含构造柱 )

网状配筋



轴压、剪切强度验算 ( 含构造柱 )

配筋砌块剪力墙



配筋计算 ( 端部配筋、水平筋 )


  :::预应力构件:::

材料

几何形状

构件类型

验算内容

混凝土

直线、变截面

梁、柱、撑

非预应力筋、裂缝、挠度

直线、变截面

梁、柱、撑

体外预应力

混凝土板

平面、斜面

无梁楼盖,楼板,斜屋面板,水池筒仓侧壁

非预应力筋、裂缝、挠度

任意类型板

体外预应力

复合材料

型钢混凝土

直线

梁、柱、撑

体外预应力

钢管混凝土

叠合梁

加固构件

任意类型

复合结构

空间任意形状

张弦桁架,预应力屋架

体外预应力



8、构件截面优化。对网架钢管、型钢截面、薄壁型钢截面、任意焊接截面,根据计算结果进行截面优化,自动选择合适截面。在截面优化过程中,自动考虑构件长细比要求、稳定验算要求,优化过程稳定,收敛速度快。

9、输出完善的验算结果
◆ 工况内力图、组合内力包络图、配筋图、应力图
◆ 三维图形振型图、变形图
◆ 柱轴压比、墙恒活轴压比, 混凝土梁端受压区高度比,
◆ 剪力超限信息,压弯配筋超限信息,钢应力超限信息, 混凝土构件受拉截面信息
◆ 钢框架梁、柱节点极限弯矩比值
◆ 输出基底内力图,输出基地总体内力、倾覆弯矩,计算框架倾覆弯矩的比例
◆ 所有图形均可与AutoCAD接口输出

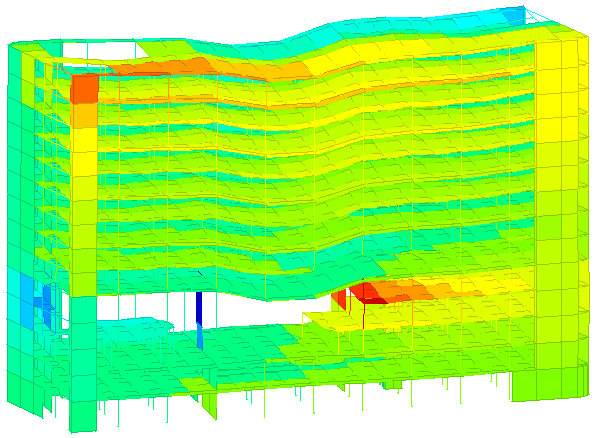

变形图

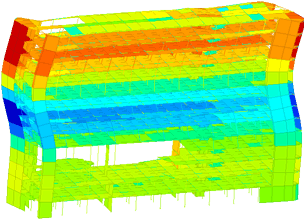

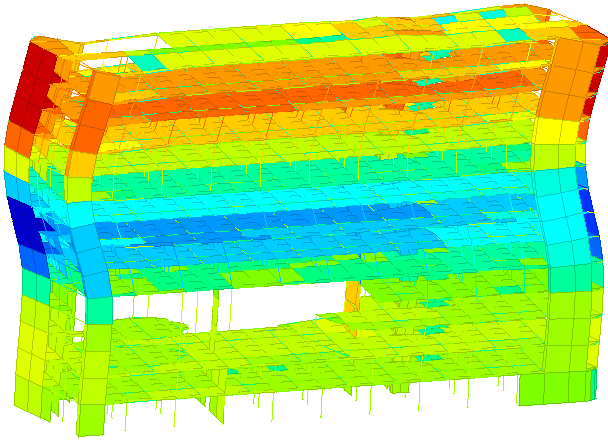

振型图
变形图
振型图

10. 便于使用的结果输出
◆ 输出总体计算信息,包含完整的计算信息,直接打印作为计算书
◆ 输出楼层总体侧移、最大侧移、最大侧移角,输出楼层工况总体内力
◆ 输出振型的特征,给出振型X平动、Y平动、扭转分量
◆ 所有图形均可显示为平面、立面、立剖面。可将柱、墙全高配筋显示在一张图上
◆ 可调节图形内容。如可关闭柱而只显示梁配筋图,可关闭箍筋只显示梁纵筋

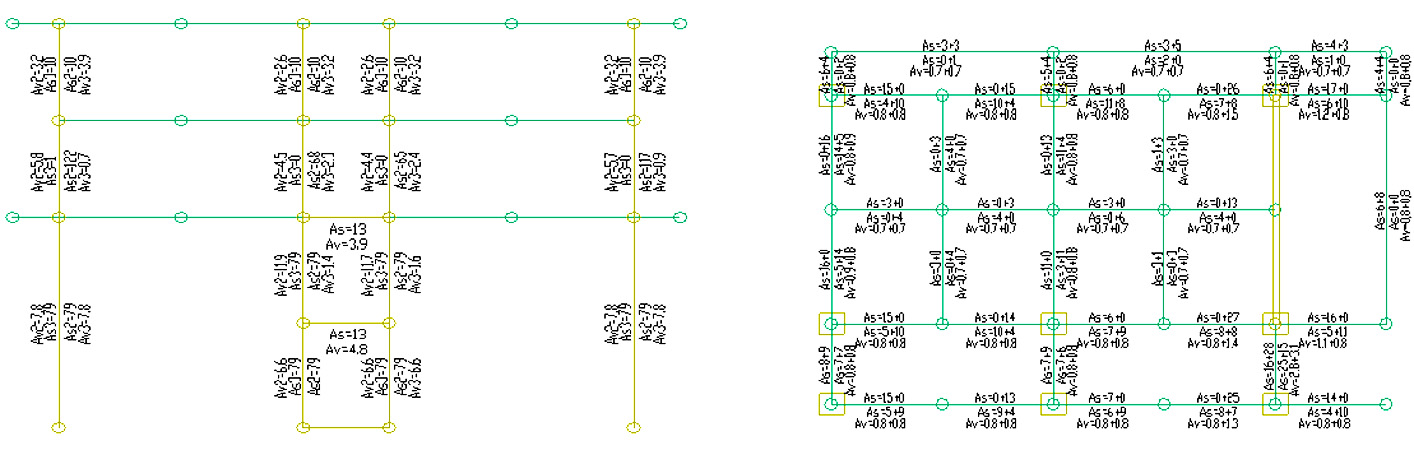

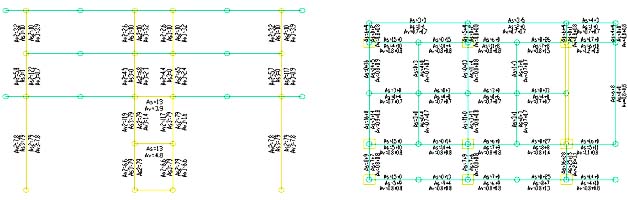

剖面图显示柱、墙配筋。平面图显示梁配筋
剖面图显示柱、墙配筋
平面图显示梁配筋
