通用图形后处理 Plots



1. 通用有限元匹配后处理模块,显示、处理板单元、面单元、块体单元的计算结果。

2. 显示精美的结构三维实体效果图,直观显示结构的实际情况。具有光照、阴影效果,可打印作为建筑的宣传图片。

3. 彩色图形显示各类单元的应力图、内力图。显示彩色变形图、振型图。显示三维振型动画,显示结构在输入地震波作用下的振动全过程动画。

4.对各类块体有限元分析的内部应力进行任意空间切片观察,切片显示彩色应力图。

5. 块体单元配筋计算。块体元内力沿厚度积分成截面内力,并计算配筋。对于转换厚板、筏板、地下室侧墙板、水池、挡土墙等结构,用块体元计算时,不但显示详细的应力图,而且能得到配筋,使计算结果直接用于设计。块体元的厚度可以任意变化,可以是多个单元分层,可指定积分平面对任意空间板状计算配筋。这是STRAT又一个特有的功能。

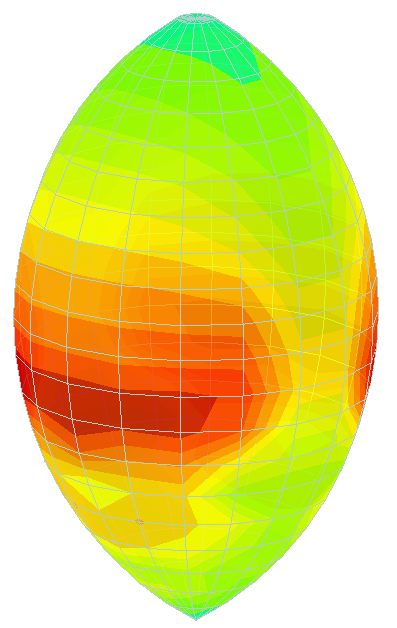

椭球形水池应力
椭球形水池应力

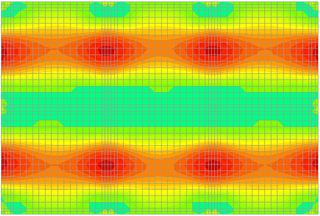

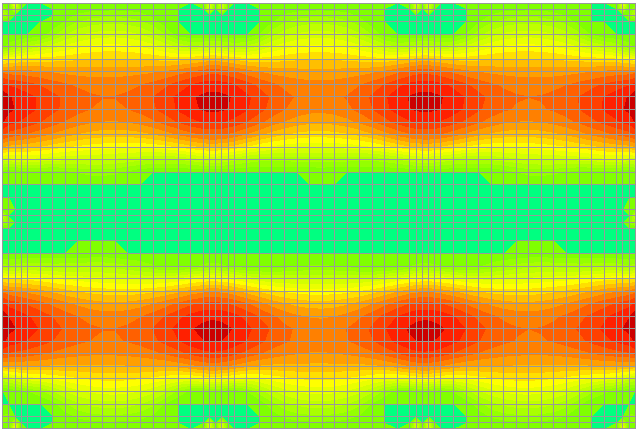

实心板配筋
空心板
实心板配筋

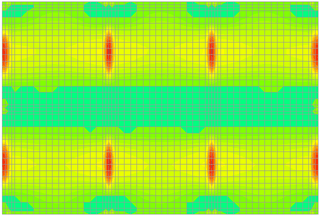

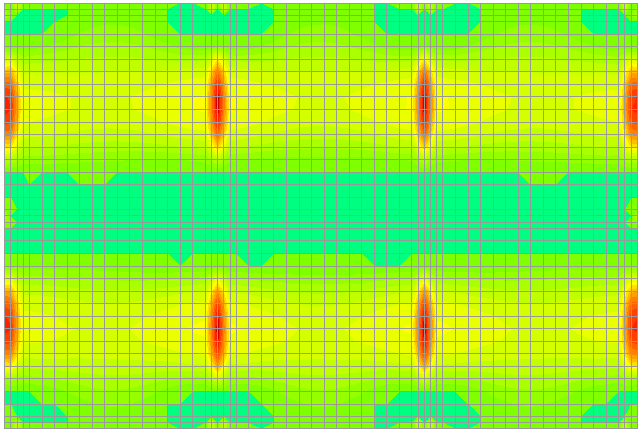

空心板配筋


6. 空心板、无梁楼盖结构设计。完整体现了新型“受力岛”设计方法。进行“强柱弱板”内力调整、双向受力板挠度计算、裂缝计算、根据裂缝调整配筋、柱端弯矩调幅、竖向地震。配筋计算、冲切计算(含不平衡弯矩)、剪切计算。

7. 水池、筒仓设计。自动进行多舱室水池的荷载组合,计算配筋,按相应给排水规范计算双向裂缝、根据裂缝调整配筋。

8. 其它板式结构的配筋。对转换层厚板、基础筏板、折板、穹顶等任意混凝土板式结构,进行配筋、裂缝、挠度计算。
