三维图形前处理系统 Prep

1、完全意义上的三维图形系统,直接三维作图。不需定义轴线、节点,直接输入单元,由单元的空间几何关系确定节点。这种独特的机制,更容易对复杂空间结构进行定位。
同时保留完善的按层平面建模的功能,充分利用建筑结构的特点,对于常规多高层结构,与专用软件一样便捷。
三维建模与按层二维建模紧密衔接,随意切换。实践表明,即便是非常复杂的空间结构,其局部仍可用平面建模;即便是规整的多高层结构,也可以在三维状态下进行修改。两者灵活运用,功能完备又操作简便,是STRAT软件的显著优势。

2、三维实体图形显示功能。显示空间三维结构的真实图形,消隐处理、光照阴影处理、透明处理,颜色艳丽逼真(可自定义)。在输入的过程中随时查看,即时了解输入结构的真实情况。

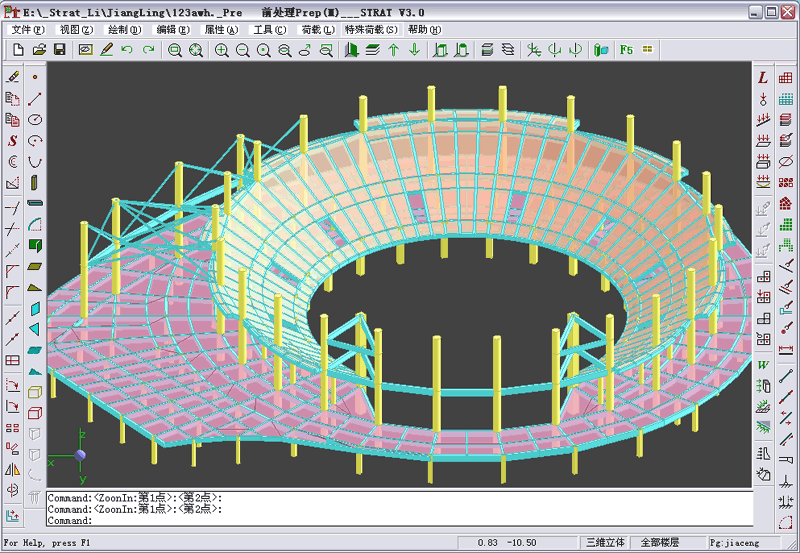

前处理三维实体图形显示

3、多种方式输入点、线、圆、弧、抛物线、梁、弧梁、柱、墙、板、板(三角)、3/4/6/8节点平面元、8/21节点块体元等20多种各类图形和有限元单元。

4、27种各类型的基本截面(包括型钢、薄壁型钢)。利用特有的“组合截面”方法,可以计算型钢砼(任意类型)、钢管砼、钢-砼叠合梁、粘钢包钢加固、外包混凝土加固、组合钢构件、格构钢构件,及其它任意的截面类型,截面类型数无限。

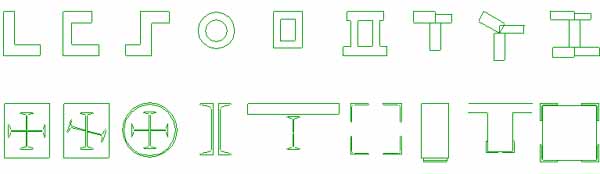

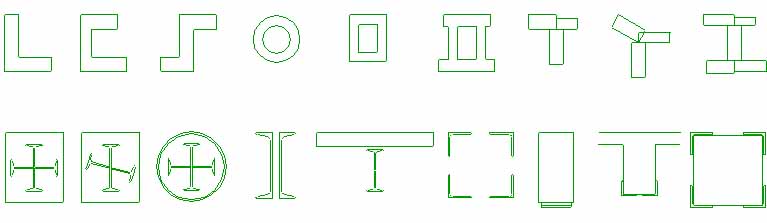

组合截面

5、矩形、T形、工字形等9种变截面梁柱。截面二维可变,即宽度厚度可同时变化(锲形)。可以是多段变截面,单元在截面变化处不需分段。

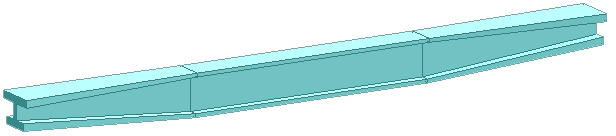

工字形变截面梁
翼缘、腹板的宽度、厚度同时变化的工字形变截面梁
软件提供便捷的输入方法:当变截面梁与次梁相交而细分时,只需针对完整梁定义变截面,由程序自动形成各段梁的截面尺寸。

6、输入并计算现浇空心板。空心板可以是圆孔、方孔,并考虑横向分隔的影响。可考虑柱间实心板带、柱顶实心板块。
圆孔空心板
方孔空心板

7、完全类似AutoCAD的操作模式。
◆ 坐标偏移(角度偏移)输入 /左键盘右鼠标 /鼠标右键等效空格回车键 /键盘鼠标无缝衔接 /点选框选自动切换 /右键命令重复 /显示命令嵌套 /F8正交输入。
◆ 端点/交点/垂点/中点/中心点三维鼠标捕捉。
◆ 图层功能,图层自定义颜色。
◆ 无限Undo/无限Redo。
◆ 自定义简写命令操作。
◆ 丰富的选择过滤功能,单元类型过滤、截面过滤、材料过滤、厚度过滤。




8、强大的图形编辑功能。具有偏移、拉伸、旋转、旋转复制、倒角(线/圆)、阵列、旋转阵列、螺旋复制、镜面、Change、Match等20多种同时支持二维/三维操作的编辑命令。

9、达到实用化的面、体单元建模功能,使通用软件的计算功能得到全部发挥。

10、具有13种线、面、体单元荷载。均布、集中、面分布、体分布、单元温度三维梯度荷载、预加拉力荷载。荷载根据整体坐标定义,或者局部坐标定义。

11、具有空间预应力索荷载,多段折线、多段抛物线索,对任意空间构件添加预应力荷载。输入方法简便:直接定义完整索面,自动形成各分段单元上的索参数。

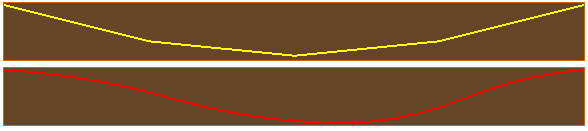

空间预应力索

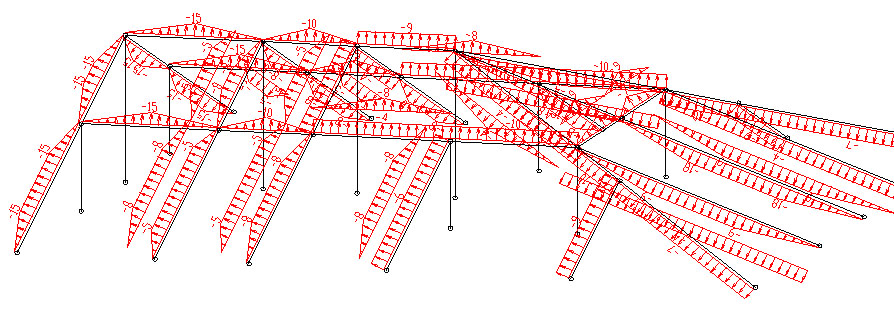

12、强大的楼面荷载导算功能。快速导算楼板分布荷载。可进行坡屋面、任意空间曲面的分布荷载导算,导算曲面垂直荷载。楼面荷载可三维复制,结构改变只需局部修改。

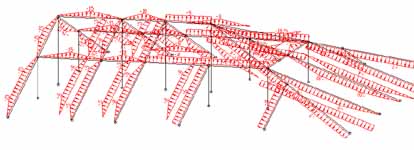

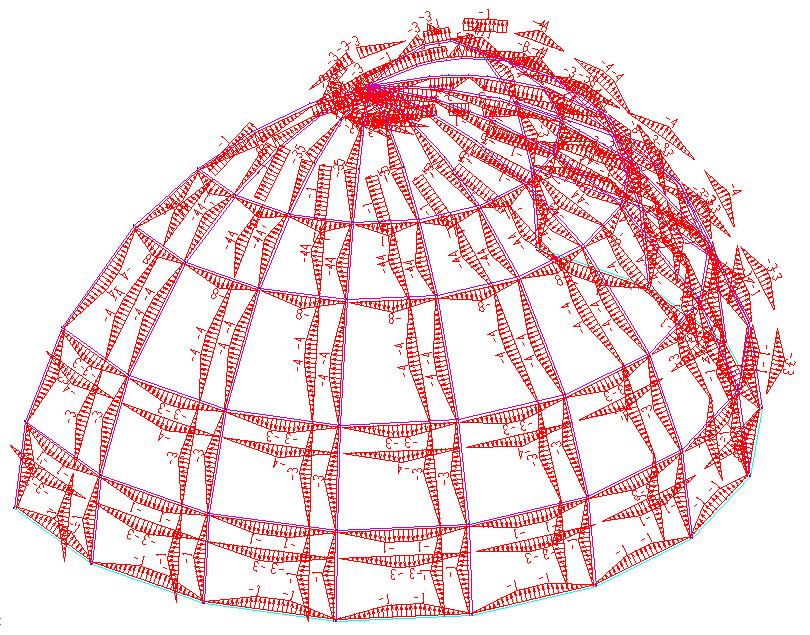

空间曲面的分布荷载

13、完善的风荷载导算功能。提供四种风荷载导算方法,按结构外轮廓简化导算、区别迎风背风面导算到外围节点、按受风面导算、按构件导算。能导算任意空间结构的风荷载,能导算钢塔等镂空结构的风荷载,对弹性楼板、多塔、错层等结构的风荷载处理更合理。

14. 水池、筒仓、挡土墙表面垂直压力的快速导算功能,一个命令即可导算封闭内腔全部表面压力。

15、简便定义空间温度场、温度梯度变化,温度作用不需涉及具体单元。简化方法定义移动荷载,定义移动荷载的起点、终点,自动寻找作用单元。

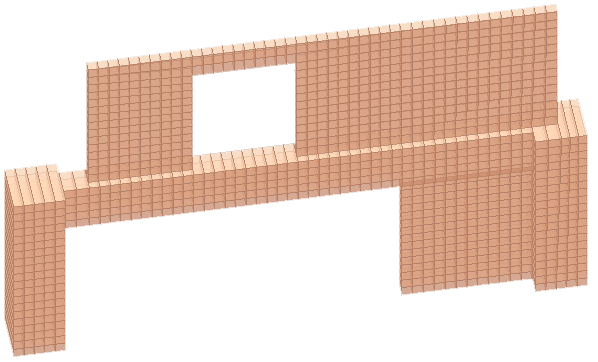

16、自动网格剖分功能。对任意多边形用四边形单元进行网格剖分,处理面内开洞、面内独立节点。自动根据单元剖分情况细分周边梁、弧单元。

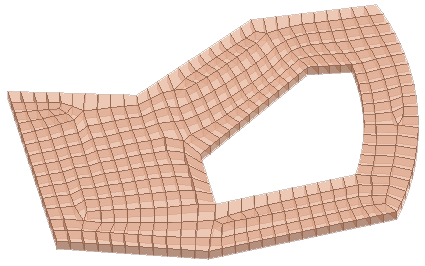

网格剖分
网格剖分

17、框支结构自动有限元剖分功能。对平面框支结构的梁、柱、墙进行有限元细分,嵌套在结构整体中计算,或独立进行平面计算。

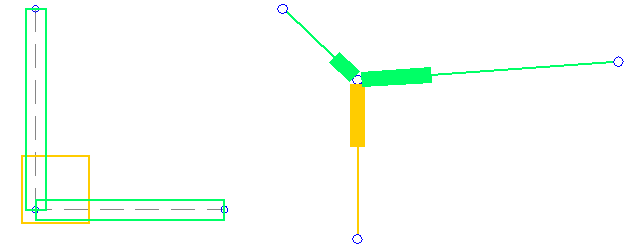

18、快速设置构件偏心,可设置边对齐、柱边平等多种模式。截面改变偏心不变。利用三维功能可对整个一榀结构一次性设置梁/柱/墙偏心。可在计算中考虑偏心影响,可在考虑构件偏心后计算梁柱节点域刚臂。

19、完备的通用有限元计算元素:
节点荷载/ 质量/ 弹簧刚度/ 强制位移,任意铰支/ 滑动支座类型,梁柱铰支/ 刚臂/ 偏心,温度荷载,移动荷载。

20、AutoCAD接口输入、输出。
