通用有限元核心计算模块 Strat



1. 采用先进的稀疏存储技术。具有先进的LDLT直接求解器,硬盘占用更少,计算速度更快。具有先进的PCG迭代求解器,硬盘占用为几十之一,速度快数十倍,是数十万节点超大规模计算的利器,是弹塑性时程计算的强有力工具。
2. 自主开发的墙单元,全新的单元构造模式。能可靠地计算节点集中弯矩,考虑剪力墙节点域变形,准确计算梁-墙连接结构。连梁直接用梁模拟即可达到精确计算,不需繁琐的开洞。综合性能优于国内外各软件中的同类单元。
  ◆ 连梁计算模型统一,不会出现同样结构开洞和加梁计算结果不同、或开洞的比例不同结果不同的非正常现象。
  ◆ 避免墙体细分,能有效减少计算量。
3. 丰富的单元库:
     梁柱单元,弧梁单元,变截面梁柱单元;
     墙单元,板单元(薄板/厚板通用),三角形板单元,空心板单元(用于现浇空心板);
     平面3点元,平面4点非等参元,平面6点元,平面4~8变节点元;
     块体8点非等参元、块体8~21变节点元。
4. 兰索斯、子空间迭代、李兹向量等多种快速振型计算方法。计算竖向振型。
5. 地震反应谱计算。偶然偏心计算,双向扭转计算。
6. 进行时程分析,可以是常规的基底激振,可以多点激振,可以三维激振。
7、大震弹塑性时程计算。采用全新的积分方法纤维单元,考虑混凝土开裂影响,精度高速度快。
8、全过程摹拟施工计算功能。按实际建造过程增加构件、施加荷载,精确计算超高、大跨结构施工影响。构件可添加拆卸,荷载可加载卸载,可自定义材料、荷载、质量等随时间的变化曲线。
9. 混凝土收缩、徐变计算。
10. 空间折线预应力、抛物线预应力计算。考虑预应力索剪切变形影响,结构整体计算预应力次生内力,计算体外预应力。
11. 单拉计算。预加轴向拉、压力计算。
12.结构约束有效性自动检测技术,检测面体单元、铰接杆的空余自由度并自动添加约束,减少输入工作量,减少出错,保障计算的顺利进行。
转角自由度加约束

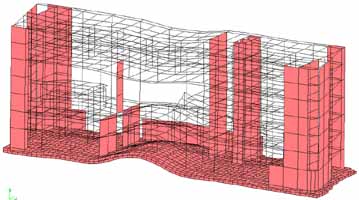

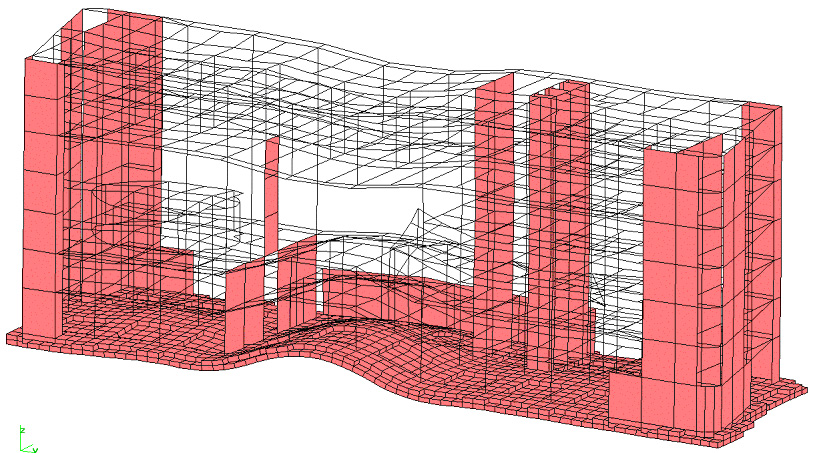

左侧模型用块体21节点元计算梁板式桩筏基础。柱、墙节点6自由度,而块体元节点3自由度,其转角自由度需加约束。如手工添加约束,工作量极大,且易出错。

在STRAT中这种约束完全由程序自动处理,不需干预。
