混凝土结构施工图模块 Design


1.建立在二次建模、特殊构件判断机制上的施工图。正确处理主次梁相交、复杂结构平面梁编号。按规范要求处理框支梁、框支柱等特殊构件的配筋构造。

2.开发人员有着丰富的工程设计经历,处理结果符合工程习惯。同一位置钢筋类型不超过两类,配筋尽量不超过两排,考虑相邻长跨的负筋伸长,考虑悬臂梁负筋伸长,连梁保护层扣除暗柱纵筋宽度,等等。

3.梁根据用户设定进行相同楼层归并,同一楼层内的连续梁自动归并编号,绘制平法施工图。

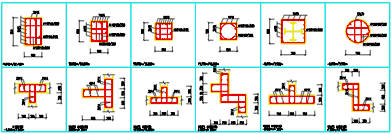

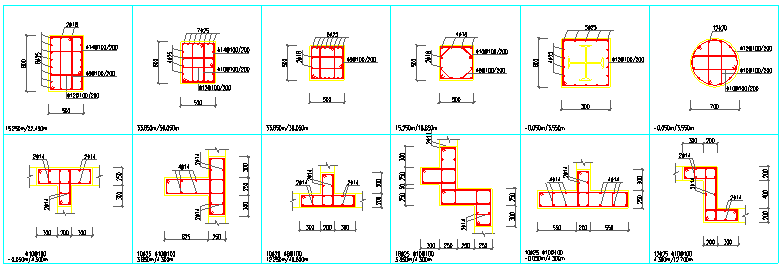

4. 混凝土柱、型钢混凝土柱、剪力墙暗柱自动进行全楼连续柱、暗柱归并,并自动按照截面变化、配筋大小、框支/角柱等变化分段绘制截面配筋详图。同一位置柱、暗柱从底到顶编号相同。
施工图

5.楼板配筋施工图:准确绘制矩形、凸多边形楼板配筋。小跨负筋通长。

6.具备字符规避功能,图面简洁、规范,达到直接使用的要求。生成Dwg文件。

7.程序处理与人工干预相结合的机制。用户可调整梁、柱、墙暗柱钢筋规格、数量、分布方式,可调整标注字符位置改善图面。
